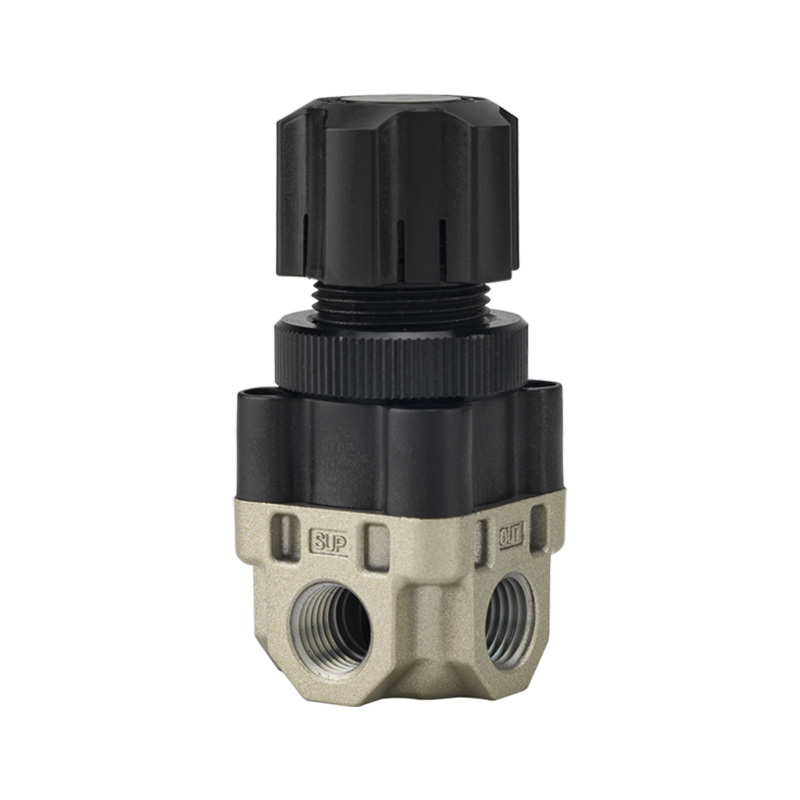

Regulador de presión compacto serie ARX

Marca:SOLH de Richge Technology (睿其格科技)

Posicionamiento del producto

     La serie ARX, dominada por el modelo ARX20, es un mini regulador de alivio de pistón que soporta una presión de entrada máxima de 2,0 MPa. Dirigido a equipos compactos con suministro de aire a alta presión y escenarios de ajuste preciso de flujo pequeño, integra dimensiones pequeñas, cero purga de aire continua, gran capacidad de flujo y diseño de tuberías flexibles de múltiples puertos.

Estructura y principio de funcionamiento

     --Estructura de pistón de acción directa con función de alivio incorporada

     --La ​​presión máxima de trabajo de entrada alcanza los 2,0 MPa, superando el límite de 1,0 MPa de los reguladores AR ordinarios.

     --Consumo de aire constante cero sin purga de aire permanente

     --Una entrada de suministro combinada con tres puertos de salida independientes para tuberías diversificadas

     --Dimensión total en miniatura: 35 mm de ancho, 80 mm de largo, peso neto solo 110 g

Características clave principales

1. Resistencia a la alta presión de entrada (ventaja principal)

     Presión máxima de trabajo: 2,0 MPa; Presión de prueba: 3,0 MPa. Hay dos versiones de presión ajustable disponibles: ARX20 para un amplio rango de 0,05 a 0,85 MPa, ARX21 para un control preciso de baja presión de 0,05 a 0,30 MPa.

2. Cuerpo ultracompacto y liviano

    Tamaño total 35 mm × 80 mm, peso de solo 110 g, perfectamente integrado en espacios de instalación estrechos y equipo de automatización integrado.

3. Cero pérdida de aire y salida de flujo elevado

     Cero consumo de aire continuo para un excelente rendimiento de ahorro de energía. Su capacidad de flujo duplica la de los reguladores normales de la misma clase de tamaño.

4. Puertos de salida triples para un diseño flexible

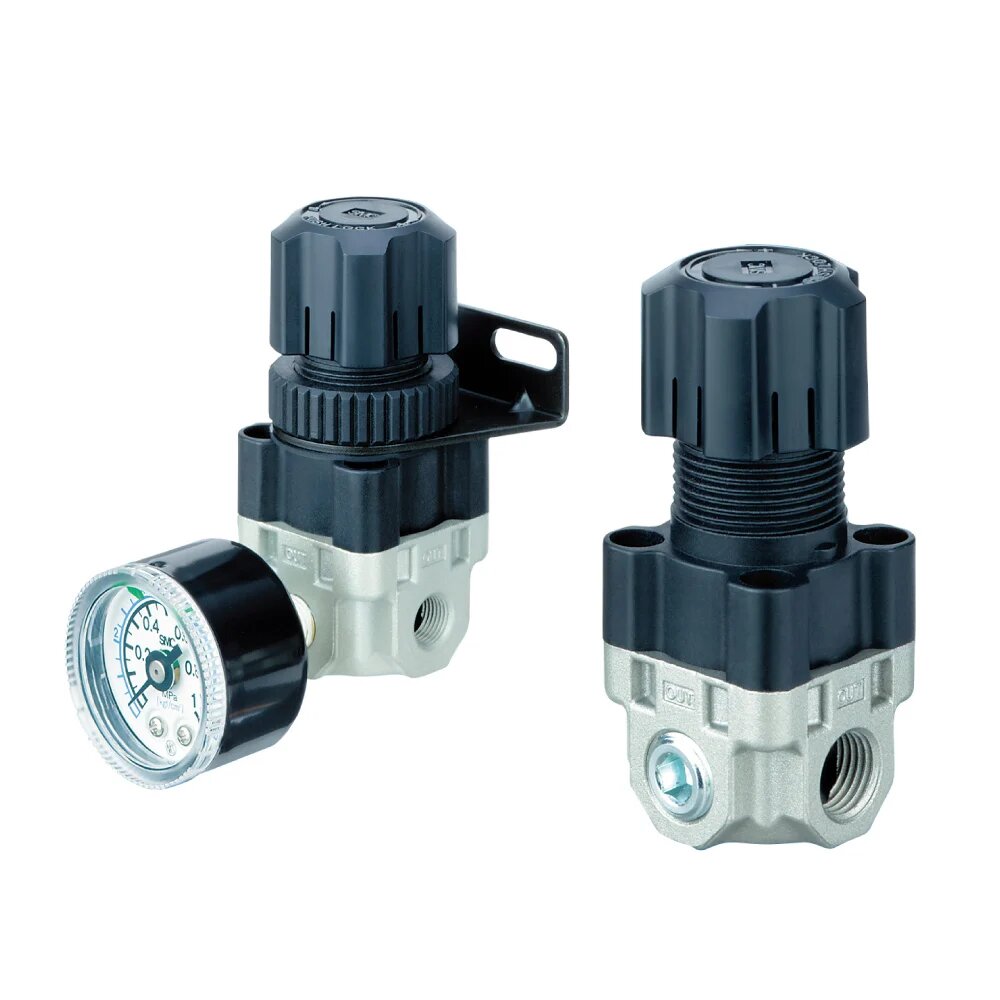

     Tres puertos de salida admiten distribución de gas multicanal, instalación de manómetro o cierre de tapón ciego. El puerto de calibre Rc1/8 está reservado y el soporte de montaje opcional permite la instalación multidireccional.

5. Operación estable y sin mantenimiento

     Rango de temperatura aplicable: -5 ℃ ~ +60 ℃. El alivio automático libera el exceso de presión para proteger el circuito. La estructura interna sin lubricación reduce la carga de trabajo de mantenimiento diario.

Tabla de especificaciones técnicas

Explicación del código del modelo

Ejemplo: ARX20-01GB

     --ARX: código de serie del producto

     --20: Rango de presión estándar; 21: rango de baja presión

     --01: Tamaño de conexión 1/4"

     --G = Rosca G / N = Rosca Rc / F = Rosca NPT

     --B: Equipado con soporte de montaje; P: Tipo de montaje en panel

     --Sufijo G: Viene con manómetro combinado

Escenarios de aplicación típicos

     Pequeños compresores de aire de alta presión de 2,0 MPa Equipos de dispensación de fluidos y soplado de aire de precisión Maquinaria de automatización neumática compacta incorporada Circuitos de prueba de aire de alta presión Instrumentos analíticos de laboratorio, que no requieren fugas y una salida de presión estable.

Resumen de una oración

     El regulador de pistón compacto ARX admite una alta presión de entrada de 2,0 MPa con cero consumo de aire, puertos de salida triples y mayor caudal, lo que sirve como la solución óptima para el control de presión neumática de bajo flujo y alta presión de tamaño pequeño.
