Marca: SOLH de Richge Technology

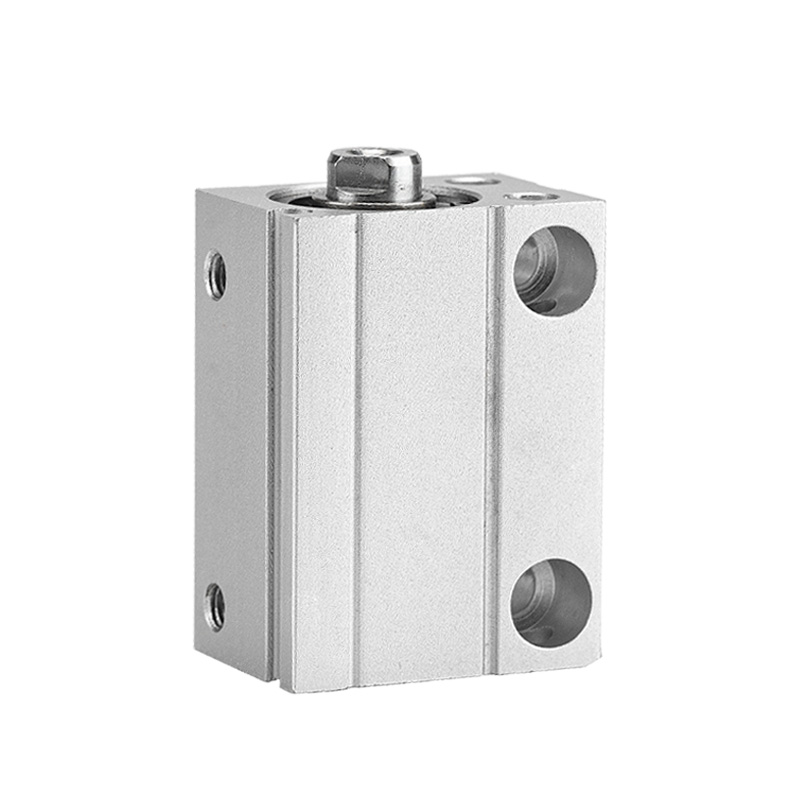

El cilindro de montaje libre ultramini serie SOLH CDUJB está diseñado para equipos con espacio de instalación limitado. En comparación con la serie CU estándar, la longitud total se redujo en un 64 % y el volumen en un 70 %. El cuerpo compacto cuadrado permite el montaje directo en múltiples superficies sin soportes. CDUJB equipado con imán incorporado para detección de posición. Ampliamente adoptado en electrónica 3C, instrumentos médicos y automatización de precisión de semiconductores.
|
Modelo |
Características |
Solicitud |
| CUJB |
Sin anillo magnético, sin soporte para sensor |
Carga microligera de bajo costo sin retroalimentación de posición |
| CDUJB |
Imán incorporado, compatible con interruptores CMSH/DMSH, D-M9BV |
Automatización que requiere señal de posición de carrera |
| CDUJS |
Versión limpia, material sin cobre |
Dispositivo médico, sala limpia de semiconductores |
-- Cuerpo cuadrado súper compacto, adecuado para diseño denso y plantilla integrada;
-- Orificios de montaje multilaterales en la parte inferior, lateral y final, instale desde cualquier orientación;
-- Imán incorporado (CDUJB), ranuras para sensores duales para detectar la posición de extensión/retracción;
-- Placa de protección magnética MU-S025 opcional para evitar interferencias mutuas en cilindros dispuestos muy cerca;
-- Cojín de extremo de goma opcional para reducir el impacto de piezas de trabajo pequeñas;
-- El diseño CDUJS sin cobre evita la precipitación de metales para un ambiente limpio.

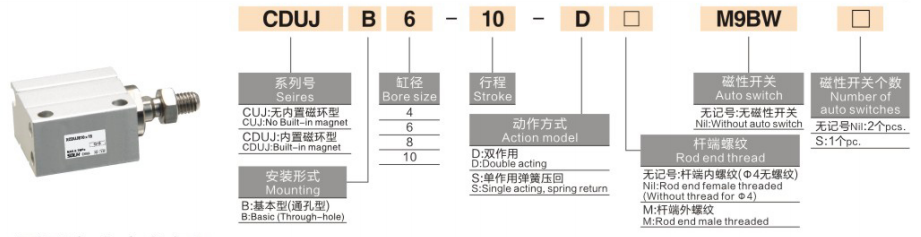

1. Ejemplo: CDUJB8×15D-M
-- CDUJB: Código de serie (C = imán incorporado; CUJB = no magnético)
-- 8: Tamaño del orificio (mm): 4,6,8,10,12,16,20
-- 15: Longitud de carrera (mm)
-- D: Doble efecto; S: retorno por resorte de simple efecto
-- M: Varilla roscada externa; Sin marca = rosca interna; φ4/φ6 sin rosca de varilla
|
Parámetro |
Especificación |
| Tamaño del orificio |
4,6,8,10,12,16,20mm |
| Carrera estándar |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Tipo de actuación |
Doble efecto (principal), simple efecto con retorno por resorte |
| Presión de funcionamiento |
Doble efecto: 0,15~0,7MPa (φ4/φ6); 0,1~0,7MPa (≥φ8); Simple efecto: 0,35~0,7MPa (φ4) |
| Presión de prueba |
1,0 MPa |
| Rango de temperatura |
No magnético: -10~70℃; Versión con imán: -10~60 ℃ |
| Velocidad del pistón |
50~500 mm/s |
| Almohadón |
Sin cojín/amortiguador de goma opcional |
| Rosca del puerto |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Lubricación |
Operación sin aceite |
| Tolerancia al accidente cerebrovascular |
±0,5mm |
|
Diámetro interior (mm) |
Área (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Aplicaciones típicas
-- Micro plantilla electrónica 3C, transporte de chips, inserción de conectores;
-- Procesamiento de muestras de equipos médicos, mecanismo de microempuje;
-- Posicionamiento de obleas semiconductoras, actuador en miniatura para sala limpia;
-- Tope de automatización, sujeción y posicionamiento de carrera corta.
⚠️ Recordatorios de selección
-- No apto para cargas laterales pesadas; agregue guía si existe fuerza lateral.
-- Se requiere una placa de protección magnética cuando se instalan varios cilindros uno al lado del otro.
El cilindro neumático de montaje libre ultracompacto SOLH CDUJB permite una instalación sin soportes multidireccional, actuador micro lineal ideal para la automatización de precisión en espacios limitados en las industrias 3C, médica y de semiconductores.
