Cilindro redondo liviano de aluminio serie CG1 / CDG1

Marca: SOLH de Richge Technology

Descripción general del producto

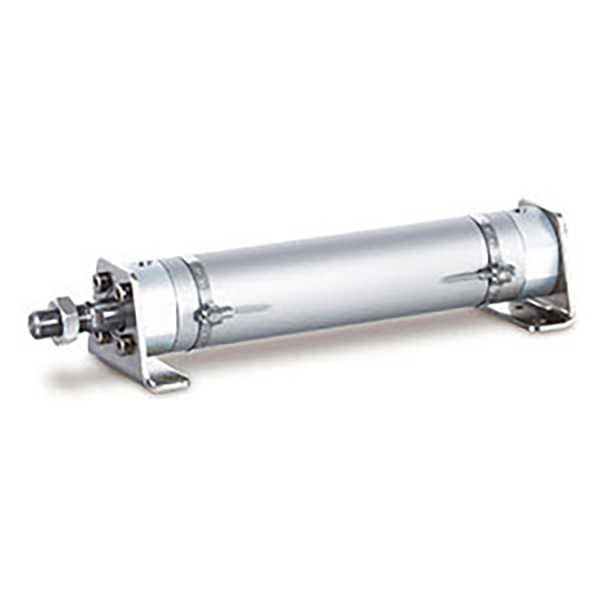

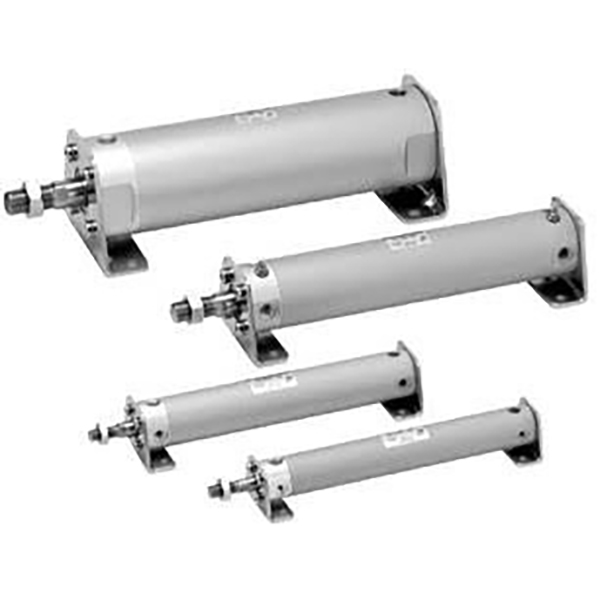

    Cilindro redondo liviano de aluminio SOLH CG1/CDG1, diámetro interior de φ20~100 mm, reemplazo sucesor de la antigua serie SMC CA1 con dimensiones de montaje totalmente intercambiables. Características: peso ligero, instalación universal, disposición de tuberías flexible, bajo nivel de ruido y rendimiento de alta velocidad. Ampliamente utilizado en líneas transportadoras de automatización, equipos electrónicos, maquinaria de embalaje, equipos de industria ligera para cargas ligeras y medias, carreras largas y aplicaciones alternativas de alta frecuencia.

Estructura central y características de diseño

   1. Estándar: Cilindro redondo liviano SMC de nueva generación, reemplazo directo de la serie CA1.

   2. Material: Cilindro y tapas de aluminio extruido, vástago de pistón cromado duro. Un 30% más ligero que los cilindros estándar convencionales, alta resistencia y buena disipación del calor.

   3. Estructura: Tapas de extremo con rosca, forma redonda recta, fácil desmontaje y mantenimiento. 4 puertos de aire direccionales (intervalo de 90°), disposición de tuberías altamente flexible.

   4. Variantes de operación

     -- CG1B Doble efecto: Suministro de aire en ambos extremos, modelo estándar más común

     -- CG1S / CG1T Simple efecto: S=Retorno por resorte; T=Extensión del resorte, reinicio automático después del corte de aire

     -- CG1W ​​Doble Varilla: Varilla extendida en ambos lados, movimiento sincrónico, capacidad antitorsión mejorada

     -- Vástago no giratorio CG1K: vástago de pistón hexagonal para un posicionamiento preciso y antitorsión

   4. Cojín: Cojín de goma estándar; Cojín de aire (sufijo A) opcional para reducir el impacto y el ruido a alta velocidad.

   5. Sellado: Sello compuesto de baja fricción con ranura para depósito de aceite, baja presión de arranque, funcionamiento sin aceite, vida útil ≥8 millones de ciclos.

   6. Detección de posición: CDG1 equipado con anillo magnético incorporado, compatible con detectores magnéticos M9B/A93/Z73 para retroalimentación de la posición del pistón; CG1 sin imán, no se pueden instalar interruptores magnéticos.

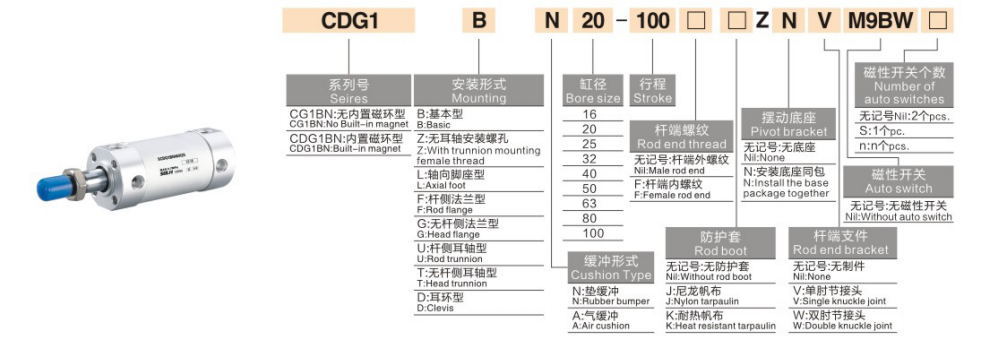

Regla de codificación de modelo completa

   1. Ejemplo de modelo: CDG1BN25-100Z

   2. Ejemplos de referencia de pedidos estándar

     -- CDG1BN32-200Z: Diámetro interior 32, carrera 200, doble efecto, imán incorporado, rosca de varilla hembra

     -- CDG1S40-100Z: Diámetro interior 40, carrera 100, retorno por resorte de simple efecto, imán incorporado

     -- CDG1K50-150Z: Diámetro 50, carrera 150, vástago de pistón hexagonal no giratorio

Especificaciones técnicas del núcleo universal

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única, unidad: N)

   1. Doble efecto CG1B

  2. CG1S de simple efecto (retorno por resorte a 0,5 MPa)

Formas de montaje y modelos derivados

   1. Opciones de montaje

     -- B Tipo básico: Instalación directa a través de roscas de tapa (más común)

     -- Soporte de pie L: Soporte de pie axial para montaje lateral

     -- Brida F/G: Fijación de placa de brida del lado de la varilla/lado de la cabeza

     -- Horquilla C/D: Horquilla simple/horquilla doble para mecanismo de giro

     -- E Trunnion: soporte de muñón en el lado de la cabeza para movimiento de giro y giro

   2. Serie Derivada Principal

     -- CDG1B: Estándar de doble efecto con imán incorporado

     -- CDG1S/T: Retorno por resorte de simple efecto/extensión por resorte

     -- CDG1W: Doble vástago de doble efecto

     -- CDG1K: Vástago de pistón hexagonal antigiro

     -- CDG1R: Versión delgada de montaje directo para espacio axial limitado

     -- CDG1KR: Montaje directo + vástago antigiro doble efecto

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior: Calcule el empuje requerido y la carga horizontal, reserve un margen de seguridad ≥50%; priorice CG1 para aplicaciones de carga ligera a media y de carrera larga.

   2. Confirmación de carrera: agregue un margen de recorrido adicional de 10 a 20 mm; Carrera máxima: doble efecto ≤1000 mm, simple efecto ≤300 mm.

   3. Coincidencia de configuración

     -- Funcionamiento: Doble efecto → B; retorno por resorte de simple efecto → S; requisito antitorsión → K

     -- Amortiguador: agregue el sufijo A colchón de aire cuando la velocidad de funcionamiento sea> 500 mm/s

     -- Información de posición: elija el modelo equipado con imán CDG1, combine con los detectores magnéticos M9B/A93

Resumen de una oración

     El cilindro redondo liviano de aluminio SOLH CG1/CDG1 es totalmente intercambiable con la serie SMC CA1, diseño liviano con tubería multidireccional, múltiples opciones de montaje, actuador lineal de carrera larga ideal para líneas de producción de embalaje, transportadores y automatización electrónica.
