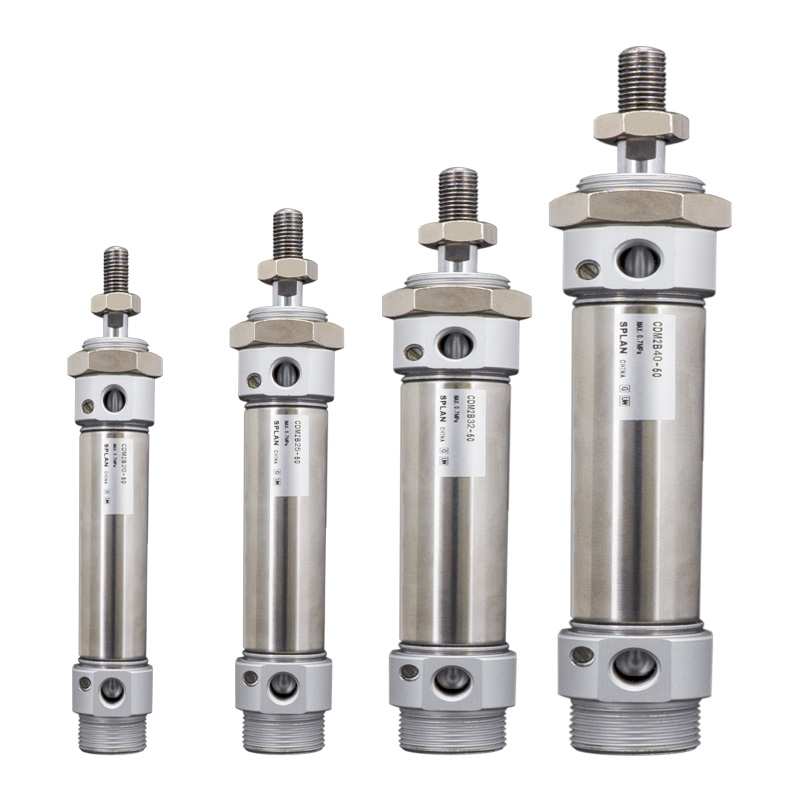

Minicilindro de acero inoxidable serie CM2/CDM2 (doble/simple efecto)

Marca: SOLH de Richge Technology

Descripción general del producto

     SOLH CM2 / CDM2 son cilindros redondos de acero inoxidable estándar JIS B 8356, tamaño de orificio φ20/25/32/40 mm. Prestaciones situadas entre los microminicilindros y los cilindros estándar. Ventajas principales: resistencia a la corrosión, larga vida útil, opciones de montaje diversificadas, potencia de empuje media compacta. Ampliamente adoptado para estaciones de carga media de alimentos, productos farmacéuticos, electrónica, embalaje y automatización limpia.

Estructura central y características de diseño

   1. Estándar: Cumple con JIS B 8356, cuerpo redondo con dimensiones de montaje universales.

   2. Material: cilindro, vástago y tapas de extremo de acero inoxidable 304, resistente a la oxidación, resistente a ambientes húmedos, ácidos débiles, álcalis débiles y limpios.

   3. Estructura: Tapas terminales bloqueadas por roscas, contorno redondo recto, alta resistencia mecánica y fácil mantenimiento.

   4. Variantes de operación

     -- CM2B Doble efecto: Suministro de aire en ambos extremos, modelo estándar más popular

     -- CM2S / CM2T Simple efecto: S=Retorno por resorte; T=Extensión del resorte, reinicio automático después del corte de aire

     -- CM2W Doble Vástago: Vástago extendido en ambos lados, movimiento sincrónico, recorrido efectivo duplicado

     -- Vástago no giratorio CM2K: vástago de pistón hexagonal, antitorsión para un posicionamiento preciso

   5. Cojín: Cojín de goma estándar; Cojín de aire (sufijo A) opcional para reducir el ruido del impacto a alta velocidad.

   6. Sellado: Sello bidireccional de baja fricción con ranura para depósito de aceite. Baja presión de arranque, funcionamiento sin aceite, vida útil ≥8 millones de ciclos.

   7. Detección de posición: Versión CDM2 equipada con anillo magnético incorporado, compatible con interruptores magnéticos M9B/A93/Z73 para retroalimentación de la posición del pistón.

Regla de codificación de modelo completa

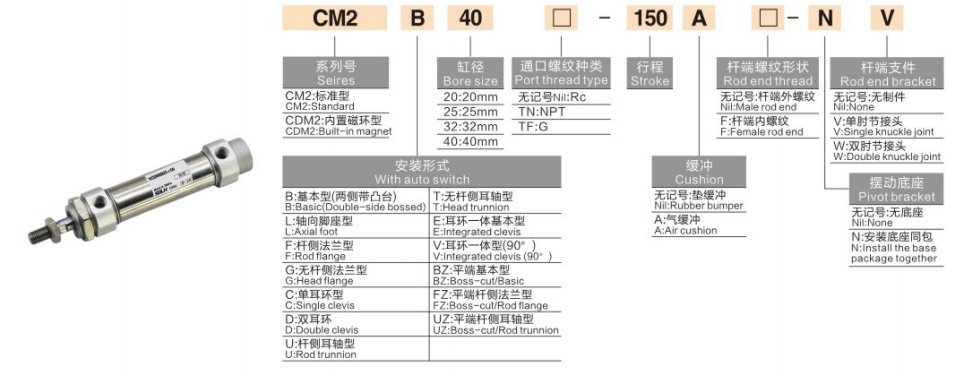

   1. Ejemplo de modelo: CDM2B20-100A-B

   2. Ejemplos de referencia de pedidos estándar

     -- CDM2B25-50-B: Diámetro interior 25, carrera 50, doble efecto, imán incorporado, cojín de goma

     -- CDM2S32-75-B: Diámetro interior 32, carrera 75, retorno por resorte de simple efecto

     -- CDM2K40-100-B: Diámetro 40, carrera 100, vástago de pistón hexagonal no giratorio

Especificaciones técnicas del núcleo universal

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única, unidad: N)

   1. CM2B de doble efecto

   2. CM2S de simple efecto (retorno por resorte a 0,5 MPa)

Formas de montaje y modelos derivados

   1. Opciones de montaje

     -- B Tipo básico: Instalación directa a través de roscas de tapa (más común)

     -- Soporte de pie L: fijación del soporte de pie axial

     -- Brida F/G: Brida del lado de la varilla/brida del lado de la cabeza

     -- Horquilla C/D: Horquilla simple/horquilla doble

     -- E Trunnion: muñón del lado de la cabeza para el movimiento de giro

   3. Serie Derivada Principal

     -- CDM2B: Estándar de doble efecto con imán incorporado

     -- CDM2S/T: Retorno por resorte de simple efecto/extensión por resorte

     -- CDM2W: Doble vástago y doble efecto

     -- CDM2K: Vástago de pistón hexagonal antigiro

     -- CDM2R: Versión delgada de montaje directo para espacio axial limitado

Guía de selección rápida de 3 pasos

   1. Selección del diámetro interior: Calcule el empuje requerido y la carga horizontal, reserve un margen de seguridad ≥50%; Seleccione CM2 preferentemente para aplicaciones de carga media.

   2. Confirmación de carrera: agregue un margen de recorrido adicional de 10 a 20 mm; Carrera máxima: doble efecto ≤300 mm, simple efecto ≤100 mm.

   3. Coincidencia de configuración

     -- Funcionamiento: Doble efecto → B; retorno por resorte de simple efecto → S; requisito antitorsión → K

     -- Amortiguador: agregue el sufijo A (colchón de aire) para movimiento alternativo de alta velocidad

     -- Comentarios de posición: elija el modelo equipado con imán CDM2, combine los interruptores magnéticos M9B/A93

Resumen de una oración

     El cilindro neumático redondo de acero inoxidable estándar SOLH CM2/CDM2 JIS es totalmente intercambiable con la serie CM2 importada, disponible en variantes de doble efecto, simple efecto, doble vástago y vástago no giratorio, múltiples opciones de montaje, actuador lineal de empuje medio ideal para equipos de automatización limpia de alimentos, medicina, electrónica y embalaje.
