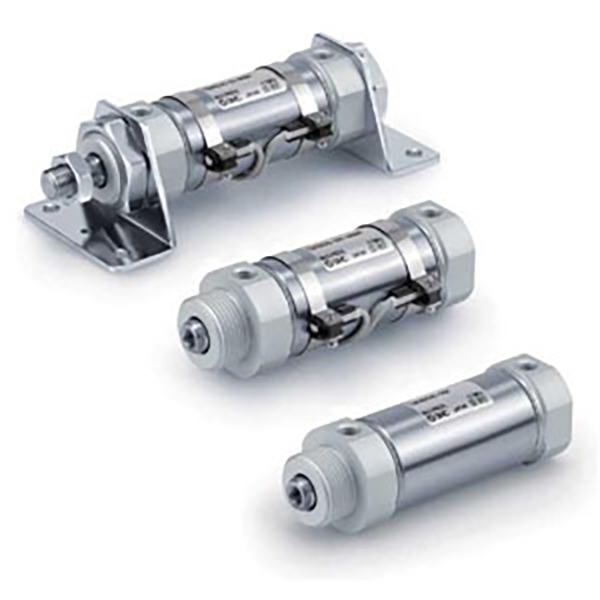

Mini cilindro corto de acero inoxidable serie CM3 | Cilindro neumático ultracompacto de nueva generación

Marca: SOLH de Richge Technology

1. Descripción general del producto y características estructurales principales

     La serie SOLH CM3/CDM3 es un mini cilindro de acero inoxidable de tipo corto de nueva generación optimizado como reemplazo mejorado de la serie CM2 tradicional. Cubre tamaños de orificio de φ20 a φ40, con una reducción de longitud total máxima de 29 mm y un peso un 21 % más ligero en comparación con el CM2. Con cuerpo ultracompacto, construcción completa de acero inoxidable 304, funcionamiento sin aceite y diseño de tubería de 4 vías, se adapta perfectamente a condiciones de trabajo limpias, húmedas, con espacios limitados, ácidos y álcalis débiles y. Ampliamente utilizado en las industrias alimentaria, médica, electrónica y de embalaje para tareas de movimiento lineal de precisión de carga media.

  1.1 Construcción con materiales estándar y premium

     Totalmente compatible con los estándares intercambiables JIS B 8356. Todo el tubo del cilindro, el vástago del pistón y las cubiertas de los extremos adoptan acero inoxidable 304 de alta calidad, lo que brinda un excelente rendimiento a prueba de herrumbre y resistencia a la corrosión. Opera de manera estable en ambientes húmedos, condiciones de trabajo con ácidos y álcalis débiles y talleres de producción limpios con una gran adaptabilidad ambiental.

  1.2 Estructura ultracompacta integrada

     Al adoptar el bloqueo de rosca de la cubierta del extremo y la estructura de tubo cilíndrico integrado, el tamaño total se minimiza en gran medida. El innovador diseño de tuberías de 4 vías (intervalo de 90°) proporciona una libertad de montaje ultraalta, lo que resuelve el dilema de instalación del espacio estrecho para equipos y logra un diseño flexible de estaciones automatizadas.

  1.3 Tipos de mociones diversificadas para una cobertura completa de escenarios

     • Doble efecto (CM3B) : Movimiento alternativo de entrada de aire de doble extremo, el tipo más universal para conducción lineal automatizada estándar.

     • Simple efecto (CM3S/T) : S = retorno por resorte, T = extensión por resorte; reinicio automático después del apagado para escenarios de prioridad de seguridad.

     • Doble Varilla (CM3W) : Salida de varilla de doble extremo, movimiento estable sincrónico y carrera efectiva duplicada para mecanismos de varillaje especiales.

     • Varilla no giratoria (CM3K) : Vástago de pistón hexagonal antitorsión, rotación cero durante el funcionamiento para requisitos de posicionamiento de alta precisión.

  1.4 Sellado de alta gama y larga vida útil

     Equipado con un anillo de sellado bidireccional de baja fricción y una ranura de almacenamiento de aceite incorporada, el cilindro presenta una presión de arranque ultrabaja y un funcionamiento estable. El diseño de lubricación estándar sin aceite cumple con los estándares limpios de la industria. La estructura optimizada resistente al desgaste garantiza una vida útil de más de 8 millones de ciclos, lo que reduce en gran medida la frecuencia de mantenimiento del equipo.

  1.5 Configuración de inducción y buffer flexible

     Tope de goma estándar para absorción básica de impactos y reducción de ruido; Amortiguador de aire tipo A opcional para operación frecuente a alta velocidad para eliminar el impacto final. El modelo CDM3 viene con anillo magnético incorporado, compatible con interruptores magnéticos de las series M9B/A93/Z73 para retroalimentación de señal de posición en tiempo real y control de enlace automático PLC; Versión no magnética CM3 para movimiento cíclico simple.

2. Reglas completas de nomenclatura de modelos y ejemplos de pedidos

  1. Estructura típica del modelo: CDM3B25-100Z

 2. Ejemplos de pedidos estándar

     • Modelo magnético de doble efecto: CDM3B32-50Z (diámetro φ32, carrera de 50 mm, anillo magnético incorporado, doble efecto)

     • Modelo de retorno por resorte de simple efecto: CDM3S20-25Z (diámetro φ20, carrera de 25 mm, reinicio por resorte)

     • Modelo de precisión no giratorio: CDM3K40-100Z (diámetro φ40, carrera de 100 mm, varilla antitorsión hexagonal)

3. Parámetros técnicos básicos (tipo estándar)

4. Datos teóricos de empuje y tensión de 0,5 MPa

 4.1 Tabla de tensión y empuje de doble efecto (CM3B)

  4.2 Tabla de rendimiento de simple efecto (retorno por resorte CM3S)

5. Tipos de montaje y modelos derivados

  5.1 Métodos de montaje diversificados

     • B tipo básico: Instalación directa mediante roscas de cubierta final, el método de montaje más universal y rentable.

     • Soporte de pie L: Fijado mediante soporte de pie axial para una instalación horizontal estable.

     • Montaje de brida F/G: Instalación con brida lateral con varilla/sin varilla para posicionamiento fijo vertical.

     • Montaje de horquilla C/D: Conexión de horquilla simple/horquilla doble para escenarios de giro y varillaje.

     • E Montaje de muñón: Estructura de muñón lateral sin varilla para un movimiento de giro flexible.

  5.2 Serie de derivados básicos

     • CDM3B: Tipo magnético de doble efecto (modelo convencional estándar)

     • CDM3S/T: Tipo magnético de simple efecto (retorno por resorte/extensión por resorte)

     • CDM3W: Tipo de doble acción de doble vástago magnético

     • CDM3K: Tipo de varilla hexagonal magnética no giratoria

     • CDM3R: Tipo de montaje directo ultradelgado para estaciones con espacio limitado extremo

6. Comparación de selección de CM3 y CM2

7. Guía de selección rápida de 3 pasos

     1. Selección de orificio: Confirme el tamaño del orificio según el peso de carga real, reserve al menos un margen de seguridad del 50 %. Priorice la serie CM3 para condiciones de trabajo de empuje medio, limpias y resistentes a la corrosión.

     2. Selección de trazo: Carrera de trabajo real más margen de seguridad de 10~20 mm. Siga las reglas de carrera estándar: doble efecto ≤300 mm, simple efecto ≤100 mm.

     3. Configuración funcional: Seleccione B para movimiento alternativo convencional de doble efecto; S para escenarios de seguridad de reinicio por resorte de simple efecto; K para demandas de posicionamiento antitorsión de alta precisión.

Resumen de una oración

     El minicilindro corto de acero inoxidable de nueva generación SOLH CM3 presenta un cuerpo liviano ultracompacto, resistencia a la corrosión de acero inoxidable 304, operación de larga duración sin aceite y métodos de montaje diversificados, lo que proporciona soluciones de movimiento lineal de empuje medio de alta estabilidad y ahorro de espacio para equipos de automatización limpia de alimentos, médicos, electrónicos y de embalaje.
