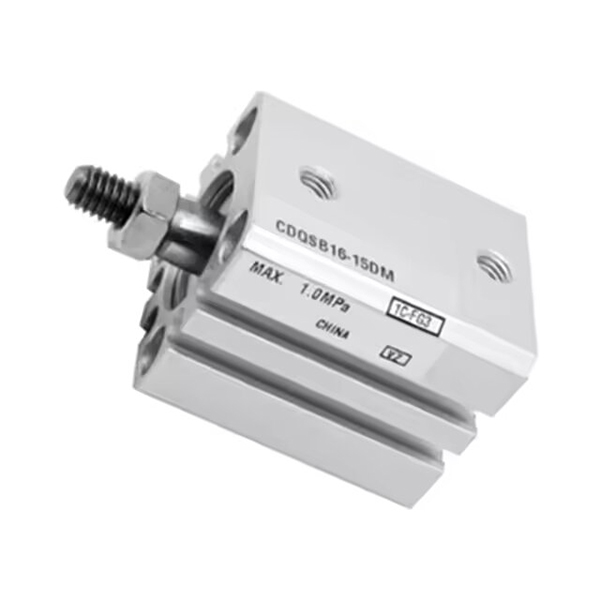

Cilindro delgado compacto serie CQS

Marca: SOLH de Richge Technology

Descripción general del producto

     El cilindro compacto delgado de la serie SOLH CQS es intercambiable con la serie SMC CQS. Diseñado para espacios de instalación limitados y aplicaciones de carrera corta de alta precisión. Cuerpo cuadrado ultradelgado, tamaño de orificio φ12~25 mm, versión mejorada de alta precisión basada en la serie CQ2. Ampliamente utilizado en semiconductores, electrónica 3C y accesorios de automatización de precisión para sujetar, empujar y posicionar.

Estructura y características principales

     -- Cuerpo cuadrado ultrafino, longitud total más corta que el modelo CQ2;

     -- Cilindro de aluminio anodizado duro, vástago de pistón cromado, alta rigidez;

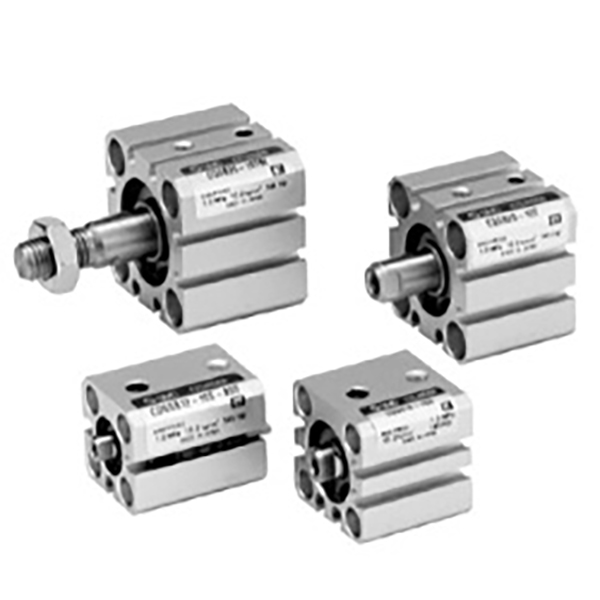

     -- Variantes completas: estándar de vástago simple, vástago doble, vástago no giratorio, versión XB24 de larga duración;

     -- Imán incorporado CDQS para detección del sensor de posición; ranuras para sensores en varios lados, el sensor no sobresale del cilindro;

     -- Cojín de goma fijo en ambos extremos, sin cojín de aire;

     -- Sello de baja fricción con depósito de aceite, funcionamiento sin aceite, vida útil ≥5 millones de ciclos.

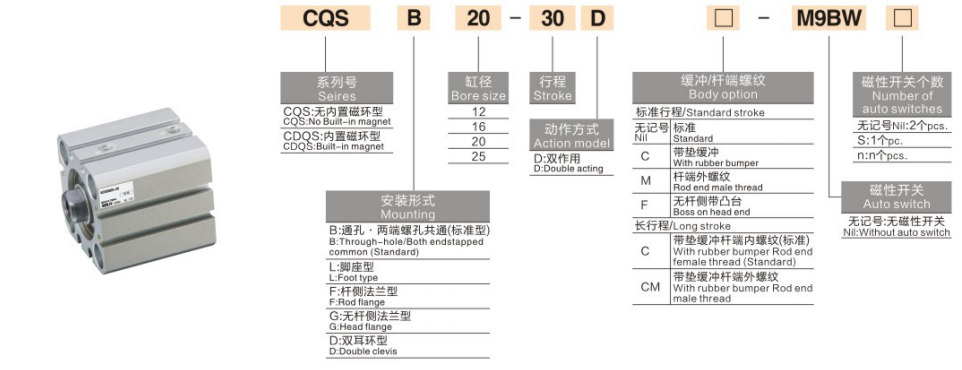

Regla de codificación del modelo

   1. Ejemplo: CDQSB20-50D-M9BW

     -- C: Imán incorporado (CDQS); no C = CQS no magnético

     -- DQS: nombre de la serie

     -- B=varilla única; W=varilla gemela; K=vástago no giratorio; KW=biela antirotación

     -- 20: Diámetro interior 12/16/20/25 mm

     -- 50: Longitud de carrera 5~300 mm

     -- D: Nueva estructura estándar

     -- M9BW: Opción de interruptor magnético

Especificaciones técnicas

Fuerza teórica de empuje y tracción a 0,5 MPa

Resumen de una oración

     Cilindro neumático delgado ultracompacto SOLH CQS con múltiples variantes estructurales, alta rigidez y cuerpo corto, actuador de carrera corta de alta precisión ideal para equipos de automatización de semiconductores y 3C con espacio limitado.
