Cilindro giratorio de piñón y cremallera ultradelgado serie CRQ2 | Cilindro oscilante compacto sin juego

Marca: SOLH de Richge Technology

1. Descripción general del producto y ventajas principales

     La serie SOLH CRQ2 es un cilindro giratorio de piñón y cremallera plano ultradelgado con estructura de doble pistón sin juego. Con una altura de cuerpo ultrabaja y un diseño de montaje con brida integrada, admite ángulos de giro de amplio rango de 90°/180°/360° y cubre tamaños de orificio de φ10 a φ40. Optimizado para diseños de equipos con espacio limitado, este cilindro ofrece un rendimiento rotativo estable y de alta precisión para estaciones de indexación, volteo y rotación de servicio liviano y mediano, y sirve como la solución rotativa compacta preferida para equipos de automatización médica, embalaje y 3C.

2. Especificaciones técnicas completas

 2.1 Parámetros básicos

     • Tamaño del orificio: φ10/φ15/φ20/φ30/φ40 (estructura plana ultrafina)

     • Modo de operación: Accionamiento de piñón y cremallera de doble efecto

     • Rango de presión de trabajo: 0,15~0,7MPa; φ20/φ30/φ40 hasta 1,0MPa

     • Presión de prueba: 1,05MPa

     • Temperatura ambiente: 0 ℃ ~ 60 ℃ (ambiente sin hielo)

     • Lubricación: Funcionamiento autolubricante sin aceite

     • Configuración del búfer: φ10/φ15 solo con tope de goma incorporado; φ20/φ30/φ40 con amortiguador de goma doble + amortiguador de aire ajustable opcional (sufijo C)

     • Ajuste de ángulo: Ajuste fino estándar de ±5° mediante pernos de extremo

     • Compatibilidad magnética: Anillo magnético incorporado CDRQ2, compatible con interruptores de la serie D-M9B / D-A93

  2.2 Tabla de Torque Teórico (@0.5MPa, N·m)

  2.3 Ángulo de giro estándar y rango ajustable

     • Giro de 90°: Rango ajustable 80°~100°

     • Giro de 180°: Rango ajustable 170°~190°

     • Giro extendido de 360°.: Rango ajustable de 350°~370° para demandas especiales de rotación completa

  2.4 Especificación del tamaño del puerto

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Estándar Rc1/8; Rosca opcional G1/8 y NPT

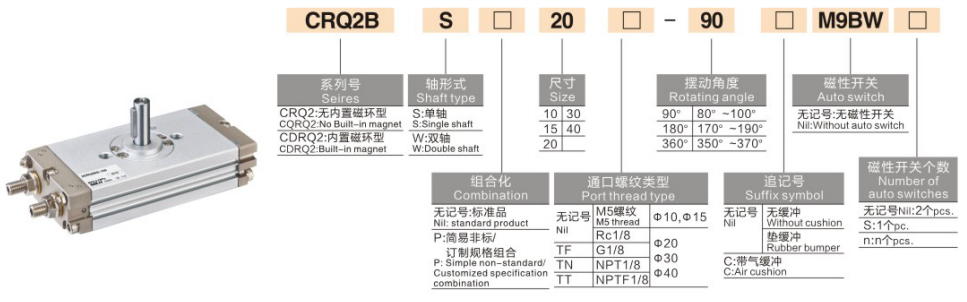

3. Reglas de nomenclatura de modelos y ejemplos de orden

  1. Estructura del modelo completo: CDRQ2BS20-180C

  2. Ejemplos de pedidos típicos

     • Modelo estándar sin búfer: CRQ2BW15-90 (tipo básico, eje doble, diámetro interior φ15, giro de 90°, no magnético, tope de goma)

     • Modelo de búfer de alta precisión: CDRQ2BS40-180C (Equipado con anillo magnético, eje único, diámetro interior φ40, giro de 180°, amortiguador de aire)

4. Principio estructural y fortalezas centrales

  4.1 Estructura interna y principio de funcionamiento

     La serie CRQ2 adopta una estructura de mallado simétrico de doble cremallera y doble pistón. El aire comprimido impulsa pistones dobles para un movimiento lineal sincrónico, lo que empuja la cremallera para generar un par giratorio estable. El cuerpo plano integrado viene con un mecanismo de amortiguación incorporado, pernos de ajuste del ángulo del extremo, interfaz de tubería de un solo lado y ranuras para interruptores magnéticos de dos lados. La estructura de fuerza simétrica elimina las sacudidas y el juego durante la operación, logrando un posicionamiento giratorio ultraestable de alta precisión.

  4.2 Ventajas principales únicas

     • Cuerpo plano ultrafino: Altura del cuerpo extremadamente baja (17~37 mm), el cuerpo del cilindro se puede utilizar directamente como brida, eliminando soportes de montaje adicionales y ahorrando mucho espacio de instalación vertical.

     • Diseño de reacción cero: La estructura de malla completa de doble bastidor realiza una rotación con espacio libre cero, lo que garantiza una alta precisión de posicionamiento repetido y una operación de arranque y parada sin fluctuaciones.

     • Tuberías y cableado limpios: La interfaz de aire de un solo lado y las ranuras de interruptor dobles del mismo lado simplifican el cableado y la disposición de las tuberías en el sitio para una estructura del equipo más limpia.

     • Ajuste preciso del ángulo: El ángulo de giro ajustable estándar de ±5° se adapta a diversos requisitos de posicionamiento preciso.

     • Opciones de eje diversificadas: Eje único (universal) y eje doble (acoplamiento bidireccional) opcionales para adaptarse a varios modos de conexión automatizados.

5. Pautas de instalación y selección

  5.1 Modo de instalación

      Tipo B básico: La parte inferior del cuerpo del cilindro admite montaje directo con orificios de posicionamiento reservados. El diseño de brida integrada no requiere accesorios de fijación adicionales, lo que presenta una instalación rápida y una alta precisión de posicionamiento.

  5.2 Criterios de selección básicos

     • Prioridad de limitación de espacio: Elija la serie ultradelgada CRQ2 para escenarios de altura vertical limitada; seleccione la serie MSQ/HRQ para obtener suficiente espacio de instalación.

     • Demanda de precisión y reacción: Cremallera y piñón CRQ2 para posicionamiento de alta precisión sin juego; CRB2 tipo paleta para rotación de carga ligera de gran ángulo y bajo costo.

     • Confirmación del ángulo de giro: Estándar 90°/180° para giro/posicionamiento convencional; Tipo extendido de 360° para condiciones de trabajo de rotación de círculo completo.

     • Coincidencia de búfer: Seleccione el amortiguador de aire C para operación a alta velocidad y carga medianamente pesada; El amortiguador de goma estándar cumple con las demandas de cargas livianas a baja velocidad.

     • Demanda de retroalimentación de señal: Elija la versión de anillo magnético CDRQ2 para la detección de posición del PLC y el control automatizado del varillaje; Versión no magnética CRQ2 para movimiento giratorio simple sin retroalimentación de señal.

6. Escenarios de aplicación típicos

     • 3C y industria electrónica: Volteado de placas PCB, clasificación de chips, rotación de dispositivos pequeños y posicionamiento de componentes de precisión.

     • Equipos de embalaje e impresión: Oscilación de etiquetas, posicionamiento de sellado de cajas, desviación de deflectores y conmutación direccional de línea de envasado continuo.

     • Estaciones de automatización compactas: Conmutación de válvulas en miniatura, posicionamiento de indexación preciso y operación rotativa en espacios reducidos para equipos.

     • Maquinaria médica y de precisión: Rotación de manipuladores pequeños, giro de accesorios médicos de precisión y mini plataformas rotativas automatizadas.

7. Tabla comparativa CRQ2B frente a CDRQ2B

Resumen de una oración

     El cilindro giratorio ultradelgado sin juego de la serie SOLH CRQ2 presenta un diseño de brida integrada plana, rotación ajustable en múltiples ángulos e instalación que ahorra espacio, lo que proporciona soluciones rotativas de alta precisión, estables y compactas para estaciones de indexación y volteo automatizadas de espacios estrechos de servicio liviano y mediano.
