Cilindro deslizante de doble vástago serie CX2 | Cilindro neumático de alto empuje y perfil bajo

Marca: SOLH de Richge Technology

Descripción general del producto y características estructurales principales

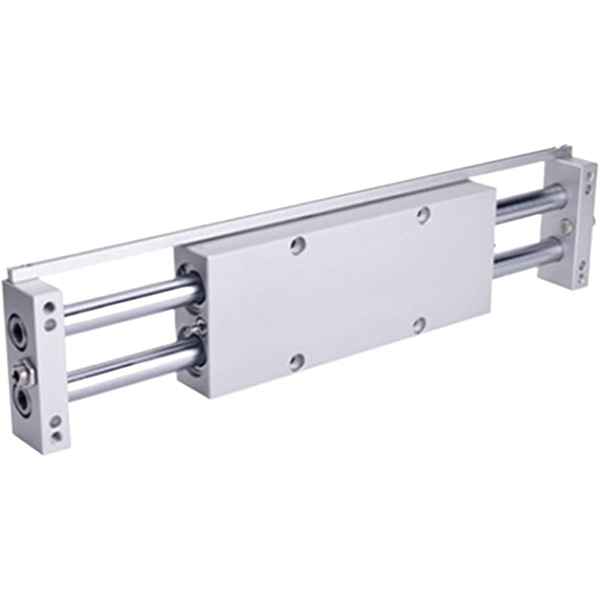

La serie SOLH CX2 es un cilindro profesional con cojinete deslizante de doble vástago y doble pistón que presenta un perfil ultrabajo, doble salida de empuje, precisión antirrotación superior y fuerte resistencia a la carga lateral. Cubre tamaños de orificio de φ10 mm, φ15 mm y φ25 mm con carreras estándar de 25 mm a 200 mm. Diseñada para espacios de instalación compactos, guiado de precisión y operaciones de empuje/tracción de cargas medianas-pesadas, esta serie se aplica ampliamente en varias estaciones automatizadas de precisión. Los modelos ampliados que incluyen CXWM (cojinete deslizante con amortiguador hidráulico) y CXWL (rodamiento de bolas con amortiguador hidráulico) están disponibles para condiciones de trabajo de alta velocidad y alto impacto.

Ventajas estructurales clave

• Salida de doble empuje de doble varilla: Al adoptar una estructura integrada de doble pistón y doble vástago, el empuje teórico es el doble que el de un cilindro de vástago único con el mismo tamaño de orificio, lo que brinda una fuerza motriz poderosa y una excelente rigidez estructural general. El modelo CX2 estándar adopta una guía de cojinete deslizante de alta precisión para un movimiento lineal estable.

• Precisión de posicionamiento y antirotación ultraalta: La estructura simétrica de doble varilla logra un rendimiento mecánico antirrotación confiable. La precisión antirrotación alcanza ±0,1° (φ10) y ±0,02° (φ25), lo que garantiza una excelente estabilidad de posicionamiento repetido. El mecanizado paralelo de alta precisión entre la superficie de montaje y los vástagos del pistón mejora en gran medida la resistencia a cargas laterales y excéntricas.

• Montaje multidireccional flexible y de bajo perfil: El diseño de cuerpo compacto y ultradelgado se adapta perfectamente a espacios de equipo estrechos y confinados. Tanto el cuerpo del cilindro como la placa terminal admiten instalación fija, permitiendo dos modos de trabajo:cuerpo del cilindro fijado con placa terminal móvil oplaca final fijada con cuerpo de cilindro móvil. Equipado con orificios de montaje en cuatro lados y puertos de tubería de tres direcciones, admite la fijación desde las direcciones superior, inferior y lateral con un diseño de tubería de aire flexible.

• Funcionamiento suave y larga vida útil: La estructura alternativa de doble acción con topes de goma de doble extremo como configuración estándar reduce eficazmente el impacto del movimiento y el ruido de funcionamiento. Las versiones opcionales de amortiguador hidráulico CXWM/CXWL brindan una excelente absorción de impactos para operaciones tanto a alta como a baja velocidad, lo que logra reducción de ruido y un rendimiento de amortiguación sin mantenimiento. El diseño sin aceite se adapta a entornos de trabajo limpios y minimiza los costos de mantenimiento diario.

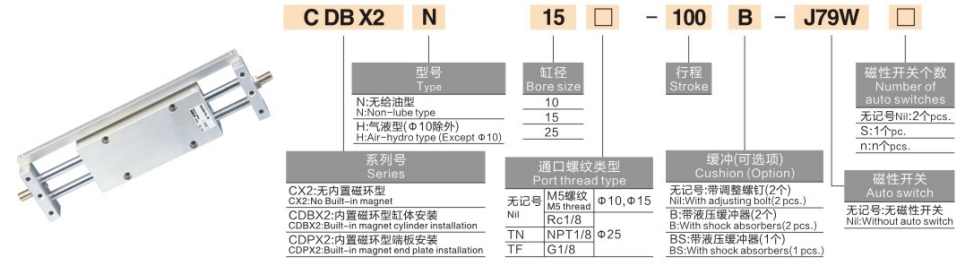

Reglas completas de nomenclatura de modelos

Ejemplos de modelos: CX2N15-50 | CX225-100-M9BW

Ejemplos de referencia de pedidos estándar

• CX210-25: diámetro de 10 mm, carrera de 25 mm, tipo estándar sin interruptor magnético

• CX215-75-2S: 15 mm de diámetro, 75 mm de carrera, interruptores magnéticos duales para detección de doble posición

• CX2N25-100: diámetro de 25 mm, carrera de 100 mm, tipo sin imán para escenarios sensibles al magnetismo

Parámetros técnicos básicos estándar

(Condiciones de prueba estándar: temperatura normal de 20 ℃, presión nominal de 0,5 MPa)

1. Especificaciones generales de rendimiento

• Modo de operación: Doble efecto (conducción síncrona de doble pistón)

• Rango de presión de trabajo: 0,15~0,7MPa; Presión de prueba: 1,05 MPa

• Temperatura ambiente: -10 ℃ ~ 60 ℃ (ambiente convencional sin hielo)

• Velocidad de funcionamiento del pistón: 50~500 mm/s (CX2 estándar); hasta 800 mm/s (versiones CXWM/CXWL de alta velocidad)

• Modo de búfer: Tope de goma de doble extremo (estándar); amortiguador hidráulico opcional para los modelos CXWM/CXWL

• Modo de lubricación: Funcionamiento sin aceite y sin mantenimiento, adecuado para entornos industriales limpios

2. Datos teóricos de doble empuje (Unidad: N)

3. Datos de par lateral permitido (Unidad: N·m)

4. Datos de peso del producto (carrera de 50 mm, unidad: kg)

Escenarios de aplicación típicos

• Transferencia de materiales de precisión: Ideal para traslación de piezas electrónicas y semiconductoras, intercambio de paletas y empuje/tracción de plantillas. La precisión antirrotación ultraalta garantiza el desplazamiento cero durante los procesos de posicionamiento y transferencia de alta precisión.

• Elevación de cargas medias y pesadas: Adecuado para elevación de piezas de trabajo en líneas de producción, expulsión de moldes y conducción de cargas pesadas de carrera corta. La estructura única de doble empuje y la fuerte capacidad de carga antiexcéntrica brindan un rendimiento de conducción estable y potente.

• Estaciones de automatización de espacios confinados: Perfecto para instalación de equipos en espacios estrechos, diseño horizontal compacto y disposición densa de múltiples cilindros. El cuerpo de perfil bajo y el diseño de montaje multidireccional maximizan la utilización del espacio.

• Ambientes de trabajo de alta limpieza: El diseño sin aceite y con poco polvo se adapta a equipos médicos, alimentarios y electrónicos de precisión. La versión opcional libre de imanes (tipo N) se adapta perfectamente a escenarios de aplicaciones sensibles al imán sin interferencias magnéticas.

Guía de selección rápida de tres pasos

1. Selección del tamaño del orificio: Seleccione el tamaño del orificio según la carga de trabajo real. Asegurar el doble empuje teórico ≥ carga real × 1,5 con suficiente margen de seguridad. Priorice el modelo de gran diámetro φ25 para condiciones de trabajo con cargas laterales pesadas.

2. Selección de trazo: La carrera estándar varía de 25 mm a 200 mm; seleccione según los requisitos de recorrido reales. Prefiera los modelos de amortiguador CXWM/CXWL para condiciones de trabajo de carrera larga, alta velocidad e impactos frecuentes.

3. Selección de configuración funcional

￮ Detección de posición de extremo dual: seleccione la configuración de interruptor magnético dual 2S para un posicionamiento preciso del límite de carrera.

￮ Condiciones de trabajo de alta velocidad e impacto: elija las versiones mejoradas CXWM (cojinete deslizante + amortiguador hidráulico) / CXWL (rodamiento de bolas + amortiguador hidráulico).

￮ Escenarios sensibles al magnético: adopte un cilindro libre de magnético tipo N para evitar interferencias magnéticas.

Resumen de una oración

     El cilindro deslizante de doble vástago de la serie SOLH CX2 integra salida de doble empuje, precisión antirrotación ultra alta, estructura compacta de perfil bajo y flexibilidad de montaje multidireccional, lo que proporciona soluciones estables y confiables de conducción de cargas medianas y pesadas para equipos automatizados de precisión en espacios confinados.
