Cilindro sin vástago de acoplamiento magnético serie CY1 | Modelo de base económica clásico

Marca: SOLH de Richge Technology

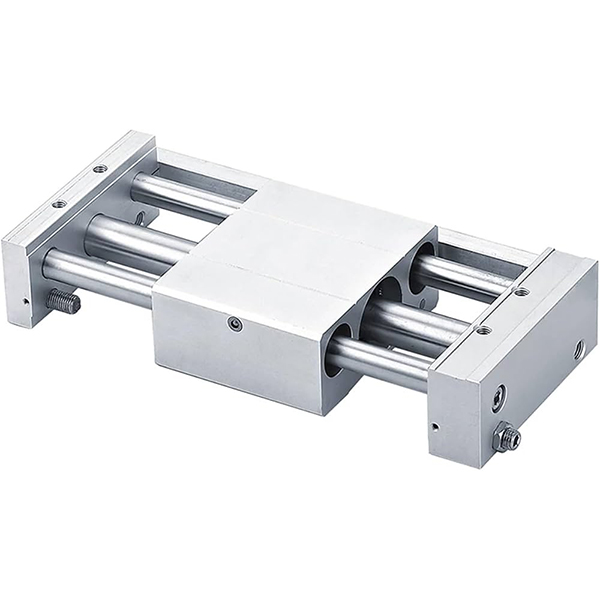

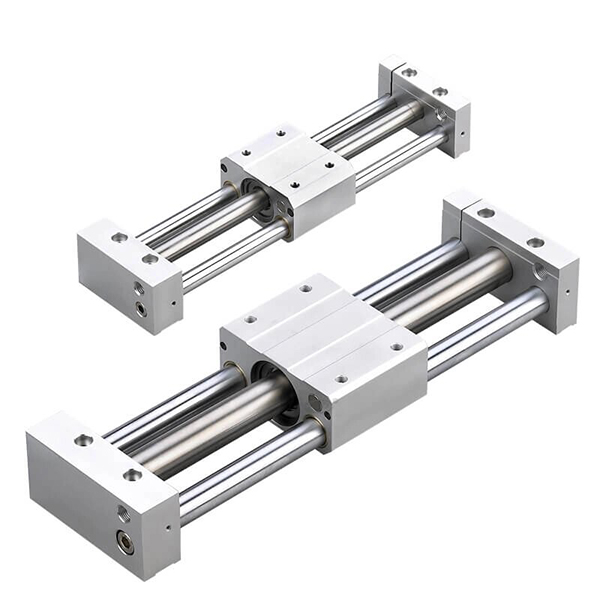

CY1S

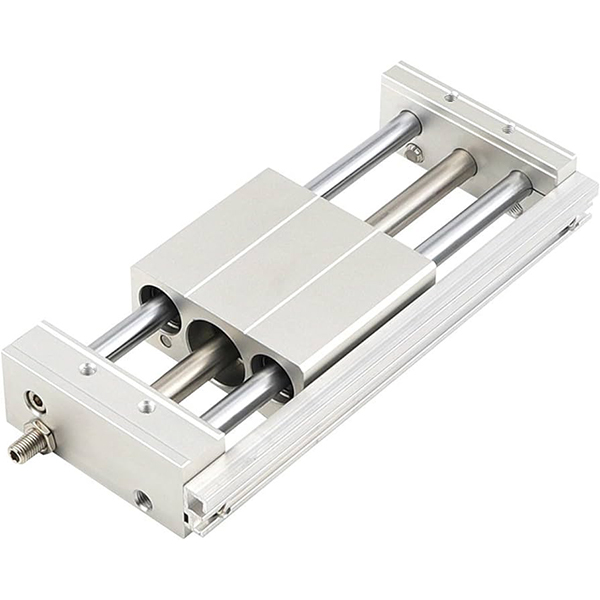

CY1L

Descripción general del producto

     La serie SOLH CY1 es un cilindro sin vástago de acoplamiento magnético clásico y económico, que sirve como predecesor fundamental de la serie CY3 mejorada. Adopta una estructura de conducción síncrona magnética sin contacto, donde el pistón interno y la mesa deslizante externa se mueven simultáneamente a través de una fuerte fuerza magnética. Con un funcionamiento completamente cerrado y sin fugas, una estructura compacta y un rendimiento rentable, está dedicado a aplicaciones de conducción lineal de carga ligera a media y carrera media-larga. Con un rango de diámetro de φ6 a φ63 mm, una carrera estándar de hasta 1000 mm y una carrera extendida máxima de 1500 mm, esta serie cubre modelos de guía diversificados para satisfacer las demandas de múltiples escenarios, lo que lo convierte en el actuador sin vástago de grado limpio y económico preferido para líneas de producción automatizadas generales.

Posicionamiento del núcleo y características estructurales

• Accionamiento de acoplamiento magnético y rendimiento limpio y sin fugas: Los imanes permanentes de alta resistencia incorporados en el pistón y la mesa deslizante realizan una transmisión síncrona no mecánica. El cilindro completamente cerrado elimina las fugas de aire y la emisión de polvo, adaptándose completamente a ambientes de trabajo estrictos y limpios en las industrias de electrónica, equipos médicos y procesamiento de alimentos.

• Estructura básica clásica y rendimiento de alto costo: Al adoptar una estructura mecánica minimalista con menos componentes, la serie CY1 reduce efectivamente los costos de fabricación y ofrece una mayor competitividad de costos que la serie CY3 mejorada. El modelo básico CY1B no tiene una superficie de montaje integrada y requiere soportes de soporte de doble extremo para la instalación. Equipado con una configuración básica de anillo resistente al desgaste y anillo a prueba de polvo, presenta una presión de trabajo mínima de 0,18 MPa, con una vida útil ligeramente más corta pero totalmente competente para condiciones de trabajo estándar convencionales.

• Modelos de derivados diversificados para una cobertura total: La línea completa de productos cubre múltiples tipos de guías para satisfacer diferentes demandas de precisión y carga:

• CY1B: Tipo básico sin estructura guía ni superficie de montaje, que requiere rieles guía externos y soportes de doble extremo.

• CY1S: Tipo de guía deslizante con cojinete deslizante incorporado, que admite operación con carga liviana sin guías externas.

• CY1L: Tipo guía con rodamiento de bolas con deslizamiento ultrasuave y capacidad de carga mejorada para un movimiento estable de alta frecuencia.

• CY1H: Tipo de guía de alta precisión con excelente precisión de posicionamiento repetido para escenarios de transferencia de precisión.

• CY1F: Tipo delgado de perfil bajo con una altura total reducida un 29%, ideal para espacios de instalación de equipos ultracompactos.


• Búfer estándar y configuración opcional de alta velocidad: Los topes de goma estándar de doble extremo absorben eficazmente el impacto operativo y reducen el ruido de funcionamiento. Los amortiguadores hidráulicos externos opcionales permiten un funcionamiento estable a una velocidad máxima de 500 mm/s para condiciones de trabajo cíclicas de velocidad media-alta.

• Amplia compatibilidad de interruptores magnéticos: Las ranuras de interruptor universal reservadas en el cuerpo del cilindro son compatibles con los interruptores magnéticos de las series D-M9 y D-A9, lo que permite una instalación en posición arbitraria y una retroalimentación de señal de carrera flexible.

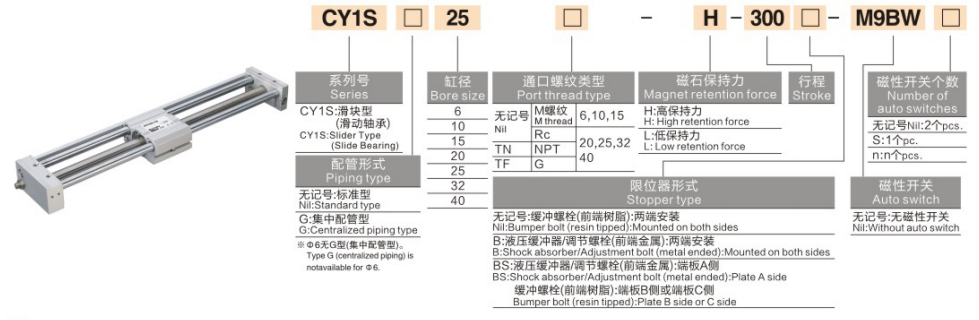

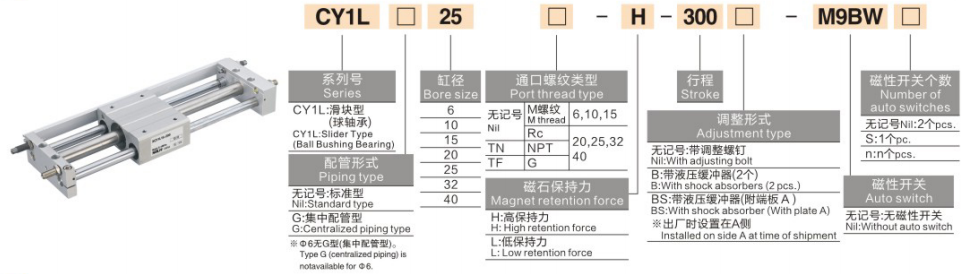

Regla de codificación de modelo completa

Ejemplos de modelos: CY1B20-500 | CY1S40-800-M9PL

Ejemplos de referencia de pedidos estándar

• CY1B20-500: diámetro de 20 mm, carrera de 500 mm, tipo básico sin interruptor magnético

• CY1S40-800-M9PL: diámetro de 40 mm, carrera de 800 mm, tipo guía deslizante con interruptor de posición magnético

Especificaciones técnicas básicas (condición estándar de 20 ℃)

1. Especificaciones generales básicas

• Modo de operación: Transmisión síncrona sin contacto con acoplamiento magnético de doble efecto

• Fluido de trabajo: Aire comprimido (estándar de funcionamiento sin aceite)

• Temperatura ambiente: 5~60℃ (ambiente de trabajo sin congelación)

• Rango de presión de trabajo: 0,18~0,7MPa; Presión de prueba: 1,05 MPa

• Velocidad de funcionamiento estándar: 50~500 mm/s

• Modo de búfer: Tope de goma estándar de doble extremo; Amortiguador hidráulico externo opcional para escenarios de alta velocidad

• Fuerza de sujeción magnética: 49~2450N (aumenta progresivamente con el tamaño del orificio)

2. Gráfico de parámetros clave de rendimiento (@0,5 MPa)

Pautas principales de configuración y selección

1. Selección del tamaño del orificio por carga y empuje

• φ6~φ15 (microservicio ligero): Adecuado para cargas ≤2,5 kg, dedicado a la transferencia de componentes de precisión de carrera corta en equipos electrónicos de precisión en miniatura.

• φ20~φ32 (servicio liviano general): Combinado con una carga ligera de 4~10 kg, ideal para operaciones convencionales de empuje y tracción de carrera larga (≤1000 mm) en líneas de producción automatizadas generales.

• φ40~φ63 (servicio medio): Aplicable para escenarios de carga media de 16~40kg, perfectamente adaptado a manipulación de carrera larga y condiciones de trabajo cíclicas de alta frecuencia en equipos de automatización de logística y embalaje.

2. Selección del modelo y sistema de guía

• CY1B Tipo básico: El modelo más rentable sin estructura guía incorporada. Los carriles guía lineales externos son obligatorios y adecuados para proyectos y equipos con presupuesto limitado y estructuras de guía reservadas.

• Tipo de guía deslizante CY1S: Equipado con una guía de rodamiento deslizante incorporada, que no requiere guías auxiliares externas para cargas livianas (≤10 kg), presenta una instalación simple y una amplia universalidad.

• Tipo de guía de rodamiento de bolas CY1L: Adopta una estructura de rodamientos de bolas de alta precisión con una resistencia al deslizamiento ultrabaja y una vida útil prolongada, especialmente diseñada para condiciones de trabajo cíclicas de alta velocidad y alta frecuencia.

• Tipo de alta precisión CY1H: Configurado con un mecanismo de guía lineal de precisión, que logra una precisión de posicionamiento repetido de hasta ±0,02 mm, aplicable para escenarios de posicionamiento de alta precisión y transferencia a microdistancias.

• Tipo de perfil bajo CY1F: Estructura delgada optimizada con una altura total reducida un 29 %, lo que resuelve el problema del espacio de instalación vertical limitado para equipos automatizados compactos.

3. Selección de configuración funcional y ambiental

• Adaptación al entorno limpio: El diseño de transmisión magnética sin contacto, sin fugas y sin polvo, cumple con los estándares de producción higiénica; Los modelos CY1S y CY1L son los preferidos para el funcionamiento en salas limpias a largo plazo.

• Mejora de las condiciones de trabajo de alta velocidad: Equipado con amortiguadores hidráulicos externos para eliminar el impacto final, soportando de manera estable una velocidad de operación continua de hasta 500 mm/s.

• Comentarios de posición de precisión: Combine con interruptores magnéticos de la serie D-M9 o D-A9 para realizar un posicionamiento de carrera multipunto y una salida de señal en tiempo real.

Escenarios típicos de aplicaciones industriales

• Transferencia de material de sala limpia: La estructura de acoplamiento magnético libre de contaminación se usa ampliamente para el manejo de materiales a larga distancia en talleres libres de polvo de semiconductores y LCD, evitando la contaminación secundaria de entornos de trabajo limpios.

• Desplazamiento de piezas de trabajo en línea de embalaje: El diseño de alto costo-rendimiento se adapta al empuje y tracción de carrera larga de piezas de trabajo livianas y medianas en equipos de envasado de alimentos y productos farmacéuticos, con una baja tasa de fallas y un mantenimiento diario simple.

• Control automatizado de puertas de equipos: La estructura compacta sin varilla ahorra espacio de instalación externa, adecuada para la apertura y cierre de carrera larga de puertas protectoras de equipos y protectores contra el polvo.

• Posicionamiento de línea de montaje de carrera larga: Coopera con módulos de guía correspondientes para lograr un posicionamiento de precisión estable dentro de un recorrido ultralargo de 1 a 1,5 m, satisfaciendo las demandas de posicionamiento cíclico continuo de las líneas de producción.

• Solución alternativa económica: Un reemplazo ideal y económico para la costosa serie CY3 en proyectos de automatización con presupuesto limitado, que satisface completamente los requisitos básicos de conducción lineal de carrera larga.

Comparación del rendimiento principal de las series CY1 y CY3

Guía de selección rápida de tres pasos

1. Confirmación del tamaño del orificio: Calcule el empuje requerido en función del peso de la carga con un factor de seguridad ≥2. Reglas recomendadas: ≤2,5 kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Confirmación del tipo de modelo: Elija CY1B para un presupuesto ultrabajo; CY1S para instalación sin guías con carga ligera; CY1L para operación de alta frecuencia y alta velocidad; CY1H para demandas de posicionamiento de alta precisión.

3. Confirmación de especificación de carrera: Seleccione una carrera estándar de 50~1000 mm para uso convencional; Carrera extendida opcional de hasta 1500 mm para demandas de conducción de distancias medias y largas.

Resumen de una oración

     El cilindro sin vástago de acoplamiento magnético clásico de la serie SOLH CY1 es un actuador limpio económico sin fugas con modelos de guía diversificados, que sirve como la solución básica y económica de accionamiento lineal de carrera larga para equipos de sala limpia y automatización general de carga ligera a media.
