Cilindro sin vástago de acoplamiento magnético serie CY3 | Tipo de montaje directo CY3B básico/CY3R

Cilindro sin vástago de acoplamiento magnético serie CY3 | Tipo de montaje directo CY3B básico/CY3R

Marca: SOLH de Richge Technology

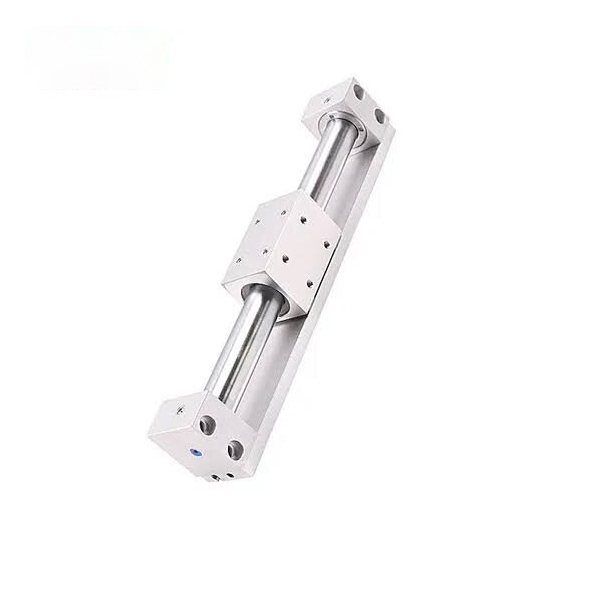

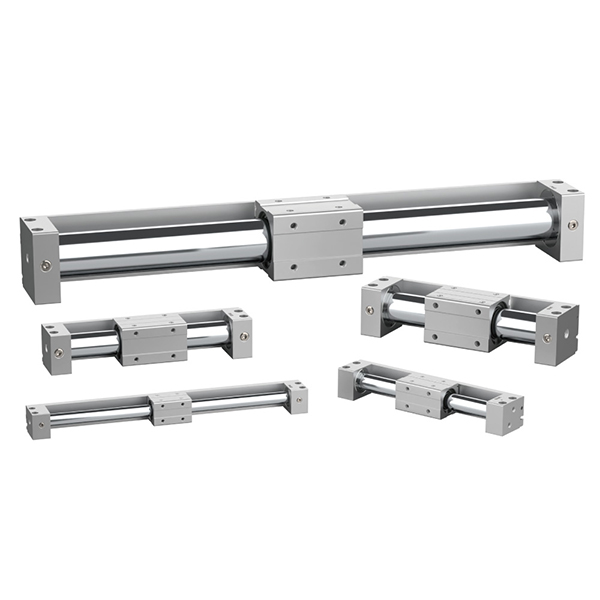

CY3R

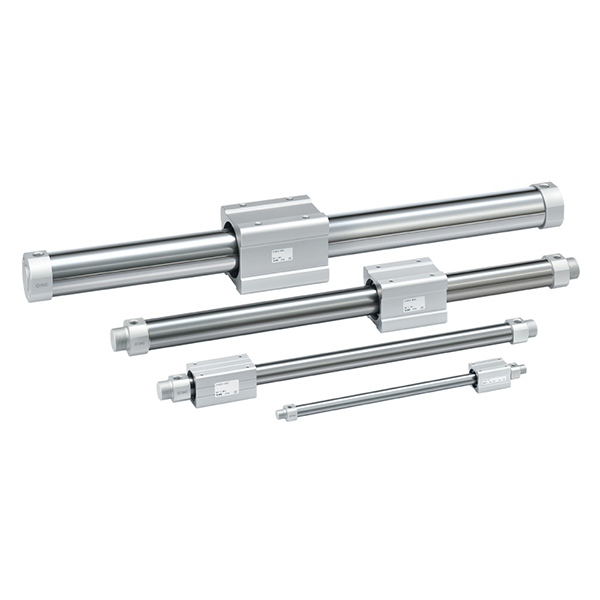

CY3B

Descripción general del producto

     La serie SOLH CY3 es un cilindro sin vástago de acoplamiento magnético mejorado basado en la serie clásica SMC CY1, dividida en dos modelos principales: el tipo básico CY3B sin superficie de montaje y el tipo de montaje directo CY3R. Adopta una estructura de transmisión magnética sin contacto completamente cerrada, que realiza el movimiento sincrónico del pistón interno y la mesa deslizante externa a través de un fuerte acoplamiento magnético. Con funcionamiento sin fugas, libre de polvo y contaminación, carrera ultralarga e instalación compacta, es ampliamente aplicable a escenarios de conducción lineal de larga distancia, carga ligera a media y grado limpio. Con un rango de diámetro de φ6 a φ63 mm y una carrera máxima de 5000 mm, ahorra un 50 % de espacio de instalación en comparación con los cilindros de tirantes tradicionales y sirve como la solución de accionamiento limpia y de carrera larga preferida para líneas de producción automatizadas de alto nivel.

Posicionamiento del núcleo y características estructurales

• Transmisión de acoplamiento magnético y operación limpia sin fugas: El pistón y la mesa deslizante adoptan una conducción síncrona magnética con un diseño de cilindro cilíndrico completamente cerrado. Ningún vástago del pistón se extiende hacia afuera, lo que logra una estanqueidad total al aire, cero fugas y cero contaminación por polvo. Se adapta perfectamente a entornos de producción estrictos, como el procesamiento de alimentos, equipos médicos y electrónica semiconductora.

• Versión mejorada CY1 con mayor durabilidad: En comparación con la serie CY1 tradicional, la longitud del anillo resistente al desgaste aumenta en un 70%, lo que mejora efectivamente la capacidad de carga y la estabilidad de deslizamiento. El retenedor de lubricación incorporado del anillo a prueba de polvo forma una película lubricante protectora duradera, lo que reduce la presión mínima de trabajo a 0,12 MPa y prolonga considerablemente la vida útil. Excepto por la especificación φ6, todos los demás modelos conservan las mismas dimensiones de montaje que el CY1 para reemplazo y actualización directos.

• Estructura minimalista tipo básico CY3B: El cilindro liso no tiene superficie de montaje reservada y requiere soportes de dos extremos para su fijación. La mesa deslizante no está equipada con una estructura de guía incorporada, por lo que son obligatorias guías lineales externas o varillas de guía para evitar cargas excéntricas y fallas de desacoplamiento magnético.

• Tope de goma estándar y especificación opcional de alta velocidad: Los topes de goma incorporados de doble extremo absorben el impacto operativo y reducen el ruido de funcionamiento para un funcionamiento cíclico convencional estable. La especificación opcional de alta velocidad X160 admite una velocidad operativa máxima de 1500 mm/s para adaptarse a condiciones de trabajo de rápidos movimientos de alta frecuencia.

• Instalación conveniente del interruptor magnético: Las ranuras de interruptor reservadas previamente en ambos lados del cuerpo del cilindro son compatibles con los interruptores magnéticos de la serie D-M9, lo que permite obtener información de posición flexible y precisa en tiempo real para el posicionamiento de la carrera.

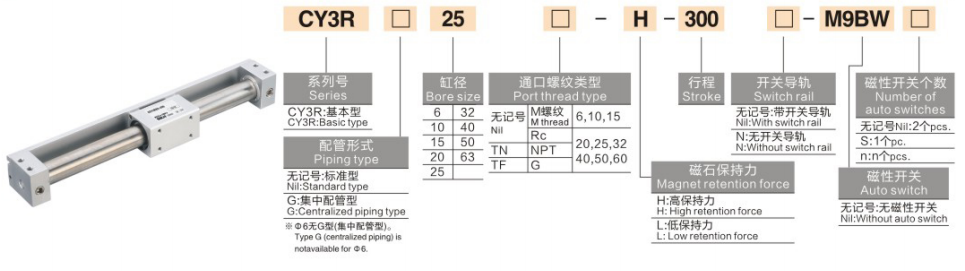

Regla de codificación de modelo completa

1.Ejemplos de modelos: CY3B20-500 | CY3B40-800-M9PL

2.Ejemplos de referencia de pedidos estándar

• CY3B20-500: diámetro de 20 mm, carrera de 500 mm, tipo básico sin interruptor magnético

• CY3B40-800-M9PL: diámetro de 40 mm, carrera de 800 mm, tipo básico con interruptor de posición magnético

Especificaciones técnicas básicas (condición estándar de 20 ℃)

1 Especificaciones generales básicas

• Modo de operación: Transmisión sin contacto con acoplamiento magnético de doble efecto

• Fluido de trabajo: Aire comprimido (estándar de funcionamiento sin aceite)

• Temperatura ambiente: 5~60 ℃ (sin ambiente helado)

• Rango de presión de trabajo: 0,12~0,7MPa; Presión de prueba: 1.0MPa

• Velocidad de funcionamiento: 50~500 mm/s (estándar); máx. 1500 mm/s (especificación de alta velocidad X160 opcional)

• Modo de búfer: Tope de goma estándar de doble extremo

• Fuerza de sujeción magnética: 19,6~2450N (aumenta con el tamaño del orificio)

Cuadro de 2 parámetros clave de rendimiento (@0,5 MPa)

Pautas principales de configuración y selección

1 Selección del tamaño del orificio por carga y empuje

• φ6~φ15 (microservicio ligero): Adecuado para cargas ≤2,5 kg, dedicado a la transferencia de precisión de carrera corta de minicomponentes en equipos electrónicos y médicos.

• φ20~φ32 (servicio liviano general): Combinado con una carga ligera de 4~10 kg, ideal para empujar y tirar convencionales de carrera larga (≤1000 mm) en líneas de producción automatizadas generales.

• φ40~φ63 (servicio medio): Aplicable para escenarios de carga media de 16 a 40 kg, perfecto para manipulación pesada de carrera larga y operación cíclica de alta frecuencia en industrias de alimentos y embalaje.

Selección de sistema de guía y 2 tiempos

• Rango de carrera: La carrera estándar cubre 50~1000 mm; Carrera ultralarga extendida de hasta 5000 mm para demandas especiales de conducción de larga distancia.

• Diseño de guía externa obligatoria: El tipo básico CY3B no tiene estructura guía incorporada. Se deben equipar rieles deslizantes lineales externos o varillas guía para soportar la carga y evitar el desacoplamiento magnético causado por la desviación de la fuerza excéntrica.

• Método de fijación estándar: Fijado mediante soportes de soporte de dos extremos opcionales con cuerpo de cilindro suspendido y fricción de contacto cero, lo que garantiza un funcionamiento estable del acoplamiento magnético.

3 Selección de configuración funcional y de entorno

• Prioridad para ambientes limpios: El diseño libre de fugas y contaminación se adapta a estrictas condiciones de trabajo estériles y libres de polvo en las industrias alimentaria, médica y de semiconductores electrónicos.

• Mejora de las condiciones de trabajo de alta velocidad: Seleccione la especificación opcional de alta velocidad X160 (máx. 1500 mm/s), equipada con amortiguadores hidráulicos externos para eliminar el impacto a alta velocidad y garantizar un funcionamiento estable.

• Comentarios de posición de precisión: Equipado con interruptores magnéticos de la serie D-M9 para realizar un posicionamiento de carrera preciso de dos o múltiples puntos y retroalimentación de señal.

CY3B frente a CY3R | Comparación de diferencias de modelos

Escenarios típicos de aplicaciones industriales

• Transferencia de material de sala limpia: La estructura de acoplamiento magnético sin fugas y libre de polvo es ideal para el manejo de materiales a larga distancia en talleres electrónicos, de semiconductores y médicos libres de polvo sin contaminar ambientes limpios.

• Líneas de envasado de alimentos y bebidas: El cilindro cilíndrico de acero inoxidable inoxidable con superficie fácil de limpiar se adapta a los estándares de producción higiénicos y es adecuado para el desplazamiento de carrera larga de piezas de trabajo livianas y medianas en equipos de procesamiento de alimentos.

• Equipo Puerta y cubierta Conducción: El diseño sin extensión de varilla ahorra espacio externo y se aplica perfectamente al accionamiento compacto de apertura y cierre de carrera larga de puertas protectoras y cubiertas protectoras de equipos automatizados.

• Plataforma de posicionamiento de precisión de carrera larga: Coopera con rieles guía externos de alta precisión para lograr una precisión de posicionamiento repetida estable, adecuada para un posicionamiento preciso de 1 a 2 m de larga distancia y transporte cíclico de líneas de montaje.

• Reemplazo que ahorra espacio para cilindros de tirantes: Resuelve el problema de ocupación de espacio de los cilindros de tirantes tradicionales en escenarios de carrera larga (>500 mm), reduciendo el espacio total de instalación del equipo en un 50 % para un diseño de equipo compacto.

Guía de selección rápida de tres pasos

1. Confirmación del tamaño del orificio: Calcule el empuje requerido en función del peso de la carga con un factor de seguridad ≥2. Reglas recomendadas: ≤2,5 kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Confirmación de especificación de carrera: Seleccione una carrera estándar de 50~1000 mm para demandas convencionales; Elija la especificación ampliada para una carrera ultralarga de hasta 5000 mm.

3. Coincidencia de configuración funcional: Selección prioritaria de condiciones de trabajo limpias y libres de contaminación; actualice a la especificación de alta velocidad X160 + amortiguador hidráulico para una operación rápida; Agregue interruptores magnéticos de la serie D-M9 para detección de posición en tiempo real.

Resumen de una oración

     El cilindro sin vástago de acoplamiento magnético de la serie SOLH CY3 es un actuador sin aceite de grado limpio CY1 mejorado, que presenta cero fugas, carrera ultralarga de 5000 mm, baja presión de arranque y tipos de montaje duales, que sirve como la solución óptima de accionamiento lineal de carrera larga que ahorra espacio para equipos de automatización limpia de carga liviana a media.
