Válvula deslizante manual de 3/2 vías serie HSV | Interruptor deslizante de fuente neumática de paso directo

Marca: SOLH de Richge Technology | Válvula deslizante manual autoblocante de 3/2 vías para circuito neumático, encendido, apagado manual y alivio de presión

1. Descripción general del producto

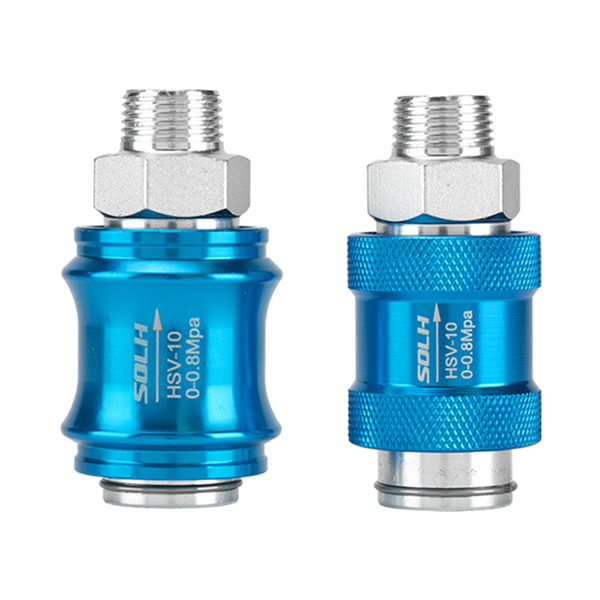

     La serie SOLH HSV es un estándarVálvula neumática de corredera manual de 3/2 vías con estructura push-pull de manga recta, totalmente compatible con las especificaciones de la serie AirTAC HSV y universalmente intercambiable con modelos nacionales equivalentes. Al adoptar un diseño autoblocante sin resorte, realiza el suministro de aire empujando hacia adelante y el escape de alivio de presión tirando hacia atrás. Con lógica de escape incorporada, la válvula descarga instantáneamente la presión residual de las tuberías traseras al cerrarse. Se aplica profesionalmente como interruptor principal manual para circuitos derivados neumáticos y válvula de seguridad de corte de aire para mantenimiento de equipos, y presenta un rendimiento estable de autobloqueo y alivio de presión seguro.

  1.1 Principio operativo y lógica central del puerto aéreo

     • Definición de puerto aéreo: P (entrada de aire), A (salida de trabajo), R (puerto de escape incorporado)

     • Estado normalmente cerrado: Circuito P-A desconectado, circuito A-R abierto para escape continuo

     • Estado de empuje de trabajo: Circuito P-A conectado para suministro de aire, circuito A-R cerrado para mantenimiento de presión

     • Característica operativa: Operación de vaivén de manga axial con estructura mecánica de autobloqueo, sin desviación de posición después de soltar las manos

2. Reglas de codificación de modelos y especificaciones de subprocesos

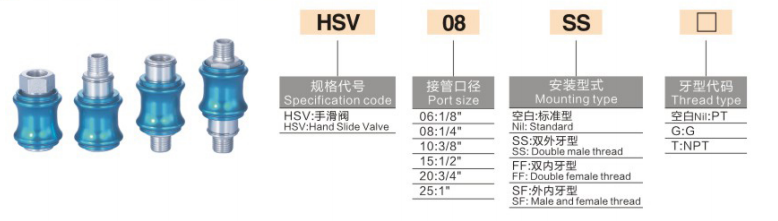

  Lógica de codificación: HSV [Tamaño de puerto] - [Código de estructura de hilo] + [Código de tipo de hilo]

 2.1 Especificación del tamaño del puerto

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Código de sufijo de estructura de hilo

     • SF: Estructura estándar, un extremo con rosca externa + un extremo con rosca interna (modelo más común)

     • SS: Doble rosca exterior en ambos extremos.

     • FF: Doble rosca interna en ambos extremos

  2.3 Código de tipo de hilo

     • Por defecto: Rosca cónica PT

     • G: Rosca paralela estándar británica

     • T: Rosca cónica estándar americana NPT

  Ejemplo de modelo: HSV08-SF | Puerto G1/4, válvula deslizante manual de rosca estándar, una externa y otra interna, la especificación más utilizada en el mercado.

 2.4 Parámetros de especificación general de la serie completa

3. Parámetros técnicos básicos

4. Ventajas del núcleo estructural

     • Instalación directa en línea: Diseñado para conexión en serie en ramales neumáticos, no requiere base, se puede roscar directamente e instalar en medio de tuberías de aire para un diseño simple y que ahorra espacio.

     • Lógica segura de alivio de presión de 3/2 vías: Tire para cortar la entrada de aire y liberar toda la presión residual de los cilindros y tuberías traseros; Empuje para restaurar el suministro de aire y el mantenimiento de la presión. Elimina eficazmente los riesgos de presión residual durante el mantenimiento del equipo.

     • Rendimiento confiable de autobloqueo: Estructura autoblocante de posicionamiento mecánico, sin reinicio por resorte, posicionamiento estable después de la operación, sin desplazamiento accidental ni fugas de aire.

     • Coincidencia de hilos diversificada: Múltiples estructuras y tipos de roscas opcionales, perfectamente compatibles con accesorios rápidos, juntas de rosca interna y tuberías de aire KQ2 para un montaje flexible en el sitio.

     • Estructura anticorrosión duradera: El cuerpo de aluminio anodizado duro y el carrete de acero inoxidable logran resistencia al desgaste, resistencia a la oxidación y un funcionamiento estable a largo plazo en entornos complejos.

5. Distinción de selección: válvula deslizante manual HSV versus válvula rotativa manual 4HV

6. Escenarios de aplicación típicos

     • Control de rama de un solo cilindro: Instalado entre la fuente de aire y la válvula solenoide para realizar un corte manual de aire y alivio de presión residual para el apagado y mantenimiento del equipo.

     • Corte de aire principal del equipo: Montado en la tubería principal de entrada de aire del equipo de herramientas para un alivio rápido de la presión y una operación de apagado segura.

     • Conmutación de circuito de vacío: Aplicado a circuitos derivados de bombas de vacío para control manual de arranque y parada; Tire de la válvula para liberar la presión de vacío rápidamente y garantizar un funcionamiento seguro.

Resumen de una oración

     La serie SOLH HSV es una válvula de corredera manual de paso directo y autoblocante de 3/2 vías con función de alivio de presión incorporada. Con funcionamiento sin lubricante, opciones de rosca diversificadas y lógica de escape de presión residual segura, es la válvula de conmutación manual estándar de fuente de aire para mantenimiento de circuito neumático y control de encendido y apagado de rama.
