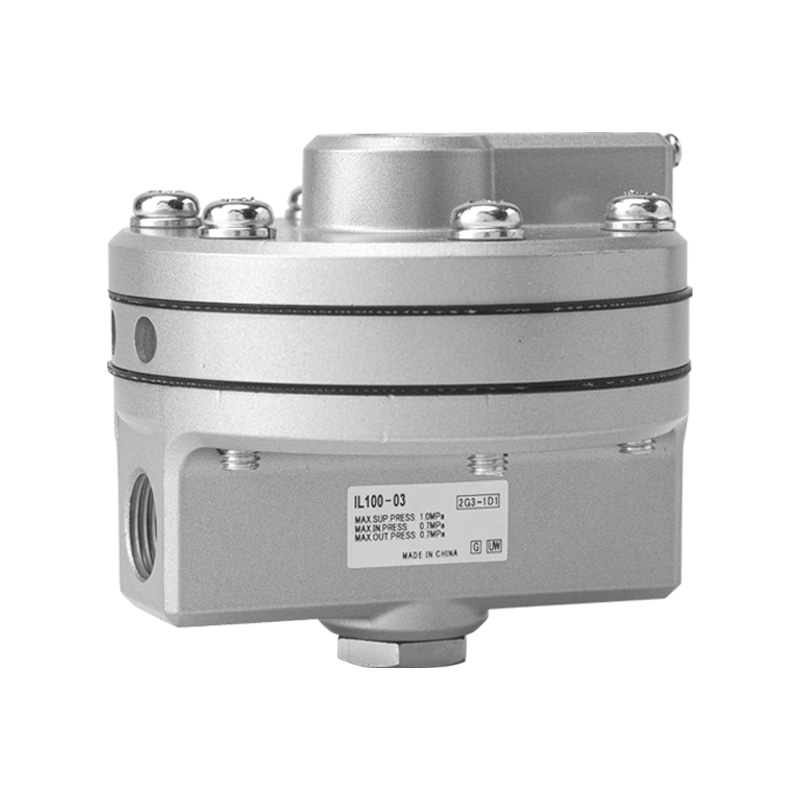

Relé de refuerzo de precisión 1:1 serie IL100 (amplificador neumático)

Marca: SOLH de Richge Technology

Posicionamiento del producto

     La serie IL100 es un relé amplificador de precisión 1:1 totalmente intercambiable con los modelos originales de SMC, también conocido como amplificador de señal neumático o amplificador de volumen. Su función principal es convertir señales de control de bajo flujo en salida de aire de alto flujo a igual presión. Resuelve eficazmente los problemas de respuesta lenta causados ​​por tramos largos de tuberías y actuadores neumáticos de gran volumen, y presenta una precisión excepcional, una capacidad de flujo ultragrande y una velocidad de respuesta ultrarrápida.

 Función central y principio de funcionamiento

  1. Definición fundamental

       Amplificador neumático de señal y volumen con seguimiento preciso de presión 1:1 (la presión de salida es estrictamente igual a la presión de la señal de entrada).

  2. Lógica de operación

     --SIG (Puerto de señal): Recibe salida de presión de control de flujo bajo de posicionadores o reguladores de presión

     --SUP (Puerto de suministro): Conecte al suministro principal de aire comprimido, presión de suministro máxima 1,0 MPa

     --OUT (Puerto de salida): Proporciona aire de alto flujo a presión idéntica para accionar actuadores grandes

     --EXH (Puerto de escape): Expulsa rápidamente el aire residual cuando la presión de la señal de control cae

 3. Valor fundamental

     Mantenga la presión de señal exacta mientras amplifica el flujo de salida, acelerando drásticamente el movimiento del actuador.

Características clave principales

   1. Flujo ultraalto y respuesta instantánea

     -- Capacidad de flujo máxima: 6.000 L/min (ANR) bajo una presión de suministro de 0,7 MPa

     -- Coeficiente de flujo Cv = 1,1

     --Perfecto para tuberías de larga distancia, cilindros de gran diámetro y actuadores de diafragma grandes

   2. Seguimiento de presión 1:1 de alta precisión

     --Error de linealidad dentro de ±1% de escala completa

     --Histéresis ≤ 1% escala completa

     --Replicación precisa de la presión con caída de presión cero y sin deriva a largo plazo

   3. Opciones de subprocesos de múltiples puertos

     --Tamaños de puerto: 02 (Rc1/4), 03 (Rc3/8)

     --Rosca estándar: Rc; opcional NPT (sufijo N), rosca paralela G (sufijo F)

     --Cuatro puertos dedicados: señal SIG, suministro SUP, salida OUT, escape EXH

   4. Versiones personalizadas especiales y con amplia temperatura

     --Modelo estándar: -5 ~ +60 ℃

     --Versión L de baja temperatura: -30 ~ +60 ℃

     --Versión T de alta temperatura: -5 ~ +100 ℃

     --Versión S sin cobre: ​​Compatible con la fabricación de semiconductores y gas inerte de alta pureza

   5. Estructura compacta duradera

     --Cuerpo principal: aleación de aluminio con revestimiento de pintura anticorrosión plateada.

     --Peso neto: 0,56 kg

     --Dos métodos de montaje: instalación roscada directa; soporte de montaje metálico opcional (sufijo B)

Tabla de especificaciones técnicas completa

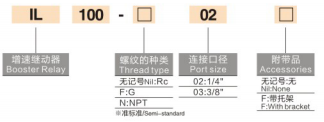

Explicación del código de modelo (IL100-□-□-□-□)

   Ejemplo: IL100-02-N-L-B

     --IL100: código de serie base

     --02 / 03: Tamaño del puerto (1/4" / 3/8")

     --Sufijo de rosca: N=rosca NPT; sin sufijo=Rc; hilo F=G

     --Sufijo de versión especial: L=baja temperatura; T=alta temperatura; S=libre de cobre

     --B: Equipado con soporte de montaje (sin sufijo = sin soporte)

   Modelos estándar comunes

     --IL100-02: Puerto Rc1/4, temperatura estándar, sin soporte

     --IL100-03-B: Puerto Rc3/8, temperatura estándar, con soporte de montaje

     --IL100-N03-L: rosca NPT 3/8, variante resistente a bajas temperaturas

Escenarios de aplicación típicos

     --Válvulas de control de procesos: válvulas reguladoras neumáticas y actuadores de diafragma, combinados con posicionadores para aumentar la velocidad de actuación.

     --Tuberías de aire de instrumentos de larga distancia: elimina la respuesta lenta causada por tubos largos entre transmisores y actuadores

     --Cilindros neumáticos de gran volumen: Actuadores mecánicos de elevación, sujeción y carrera grande de alta resistencia.

     --Bucles de posicionamiento de alta precisión: sistemas neumáticos que requieren un seguimiento preciso de la presión y una respuesta rápida

     --Equipos semiconductores y de gas de alta pureza: variante S sin cobre para entornos de proceso limpios

Resumen de una oración

     El relé de refuerzo intercambiable SOLH IL100 ofrece un seguimiento de presión preciso 1:1, un flujo alto máximo de 6000 L/min y una linealidad alta de ±1 % con respuesta ultrarrápida, especialmente diseñado para eliminar el retardo de actuación lento en tuberías largas y sistemas neumáticos de gran volumen.
