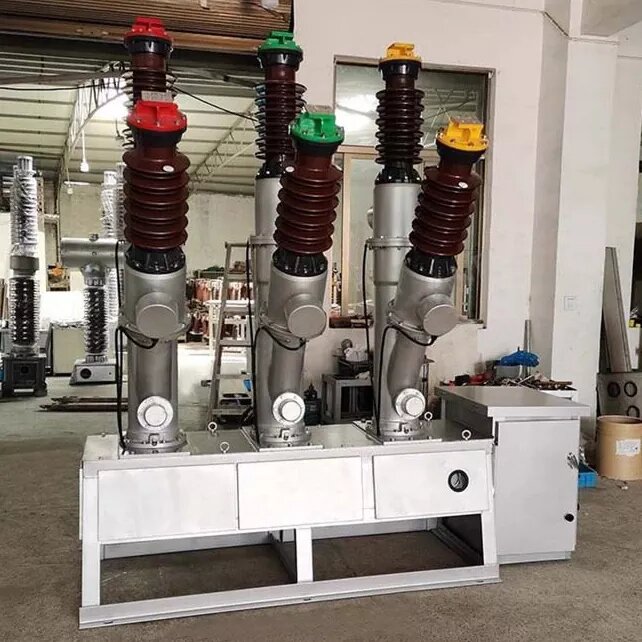

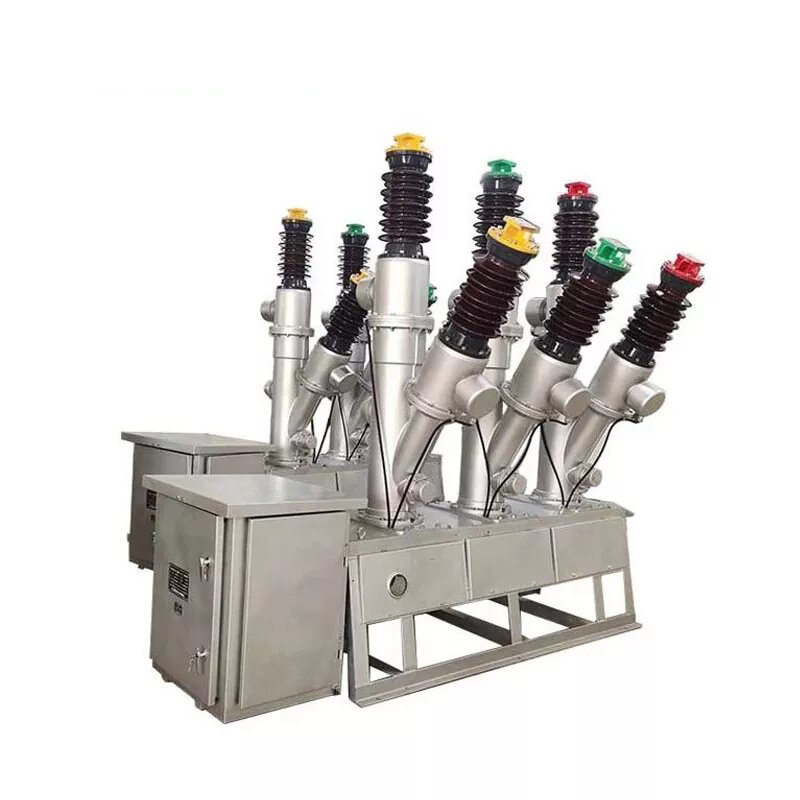

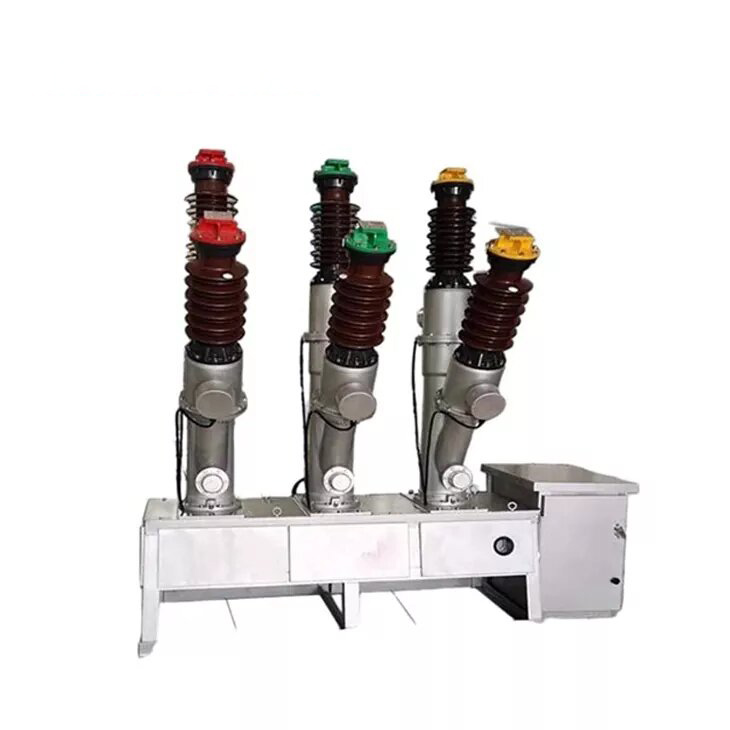

LW8-40.5 35kV AC Outdoor AC de alto voltaje SF6 Circuiter

LW8-40.5 35kV AC Outdoor AC de alto voltaje SF6 Circuiter

       El interruptor de circuito SF6 de AC SF6 LW8 (A) -40.5 es un dispositivo eléctrico trifásico de alto voltaje exterior de 50 Hz diseñado para usar en sistemas de energía con un voltaje nominal de 40.5 kV. Utiliza el gas SF6 como medio que llena el arco y el medio aislante, con un mecanismo de extinción de arco de gas comprimido, que proporciona una capacidad de interrupción superior. Este disyuntor es adecuado para aplicaciones en subestaciones de energía, centrales eléctricas y redes de distribución donde puede cambiar de manera confiable tanto las corrientes calificadas como de cortocircuito. También es ideal para su uso como interruptor de enlace o para desconectar bancos de condensadores. El dispositivo incluye un transformador de corriente incorporado para fines de medición y protección, por lo que es una excelente opción para actualizar los sistemas de interruptores más antiguos.

Estructura de productos

El interruptor presenta un diseño de columna de porcelana con tres fases distintas, cada una equipada con una cámara de extinción de arco separada llena de aire comprimido. El gas trifásico está conectado por tubos de cobre. Los componentes clave del interruptor incluyen la carcasa de porcelana, el transformador de corriente, la cámara de extinción de arco, el absorbedor, el mecanismo de operación, la caja de transmisión, el marco base, las bielas y los resortes. La manga de porcelana sirve como soporte y aislamiento para conectar el circuito principal del interruptor al sistema de energía. También forma parte del recipiente a presión, proporcionando una fuerza robusta y garantizando la alegría.

Aplicaciones:

 Transmisión y distribución de potencia: adecuado para su uso en subestaciones, estaciones de transformadores y redes de distribución de energía.

 Operaciones de transmisión: maneja efectivamente las corrientes nominal, las corrientes de cortocircuito y las desconexiones de emergencia.

 Protección bancaria del capacitación: puede desconectar los bancos de condensadores de manera segura, asegurando las operaciones de sistema suaves.

 Reemplazo ideal: una excelente opción para reemplazar los disyuntores más antiguos y obsoletos en el sistema.

Condiciones ambientales:

 Altitud: hasta 3000 metros sobre el nivel del mar.

 Temperatura ambiente: de -30 ° C a +45 ° C.

 Nivel de control: adecuado para entornos clasificados como Nivel II, III o IV.

 Humidez: la humedad promedio diaria que no excede el 95%, con un promedio mensual de no más del 90% (a 25 ° C).

 Presión de viento: no excede los 700pa, equivalente a velocidades de viento de hasta 34 m/s.

 CONDICIONES DE USACIÓN: Ideal para áreas libres de materiales inflamables, riesgos de explosión, corrosión química y vibraciones graves.

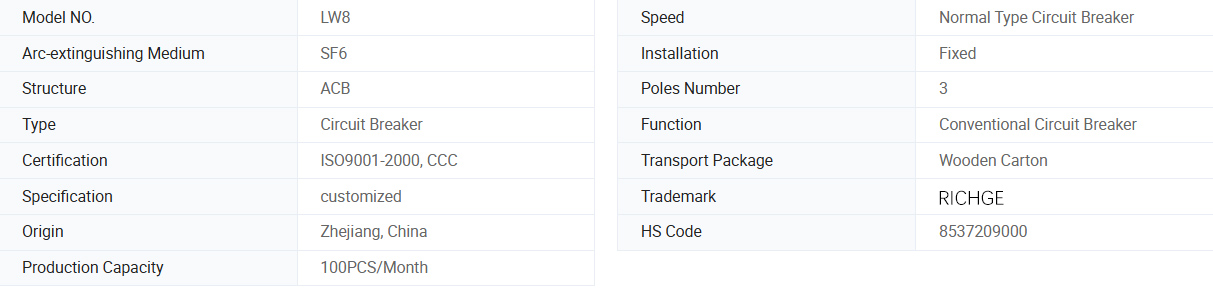

Información básica.

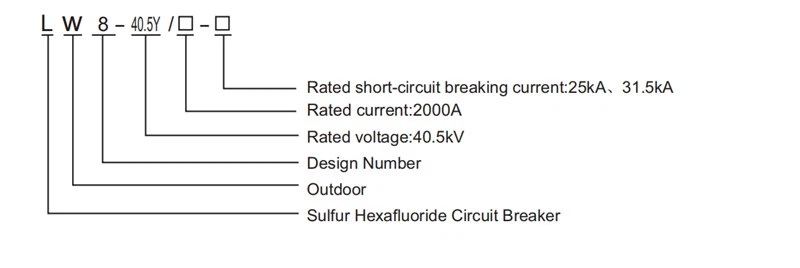

Descripción del modelo

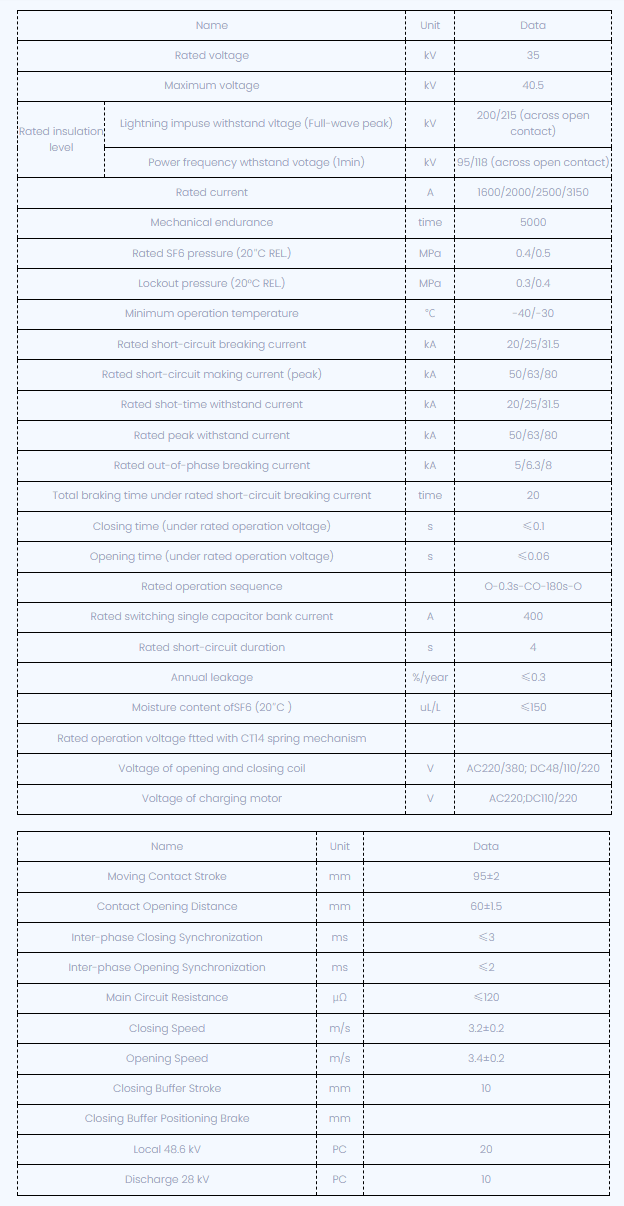

Parámetros técnicos

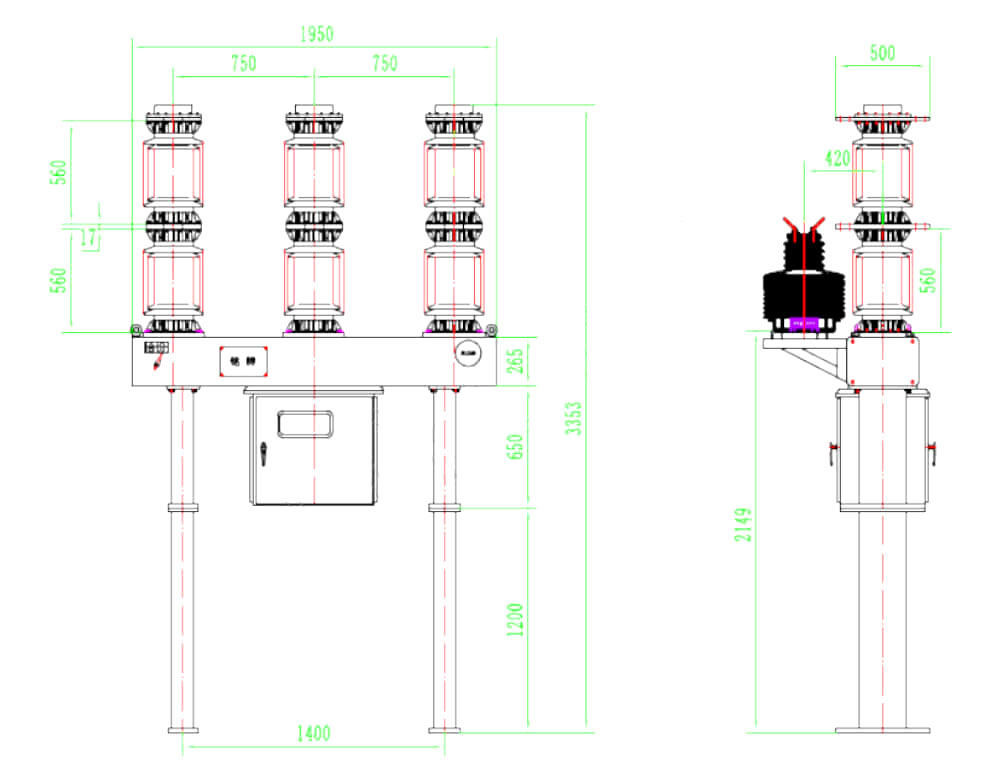

Dibujo técnico

Instrucciones de pedido de interruptores de circuito LW8-40.5 SF6

1: modelo de interruptor de circuito, especificaciones;

2: Parámetros eléctricos nominal (voltaje, corriente, corriente de ruptura, etc.)

3: Condiciones ambientales (temperatura ambiente, altitud, nivel de contaminación ambiental);

4: Voltaje de funcionamiento del actuador y voltaje del motor;

5: Número, relación actual y combinación de nivel de transformadores de corriente internos o externos. Carga secundaria;

6: Nombre y cantidad de repuestos, herramientas especiales y equipos (debe ordenarse por separado).
