Cilindro de mesa guía serie MGF | Cilindro neumático antideflexión alto y de perfil bajo

Marca: SOLH de Richge Technology

Descripción general del producto y características estructurales principales

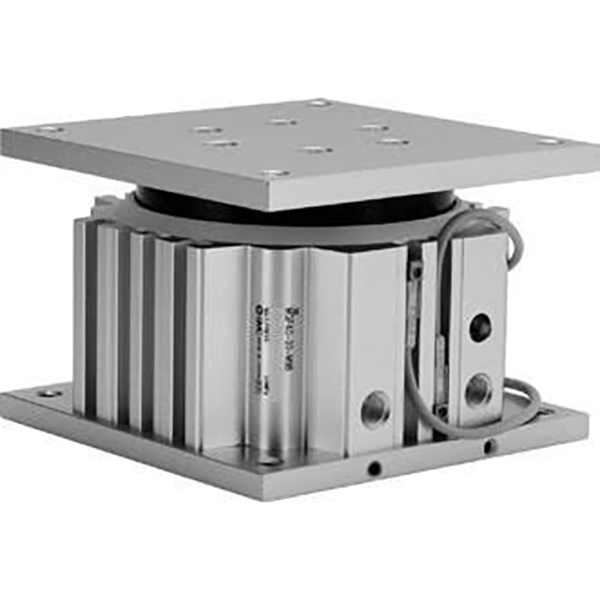

     La serie SOLH MGF es un cilindro de mesa guía de bajo perfil que cuenta con una gran estructura de manguito guía concéntrico y una capacidad de carga antideflexión uniforme de 360°. Este cilindro, que cubre tamaños de orificio de φ40 mm, φ63 mm y φ100 mm con carreras cortas estándar que van desde 30 mm a 100 mm, adopta un diseño ultradelgado de baja altura y admite montaje de doble dirección superior e inferior. Ofrece un excelente rendimiento de carga antiexcéntrica y capacidad antirrotación de alta precisión, perfectamente adecuado para condiciones de trabajo de carga pesada de carrera corta, como elevación de piezas de trabajo, posicionamiento preciso, giro de estaciones y empuje de servicio pesado, y sirve como la solución neumática preferida para equipos automatizados compactos.

Ventajas estructurales clave

• Perfil ultrabajo y altura minimizada: La altura total de instalación es entre un 15% y un 20% menor que la de la serie MGQ, lo que genera un cuerpo ultradelgado que se adapta a un diseño de equipo altamente compacto. Reemplazar la estructura tradicional de varilla guía dual con un manguito guía concéntrico de gran diámetro reduce el peso total en aproximadamente un 15 % y proporciona un rendimiento antideflexión omnidireccional constante de 360° sin sensibilidad direccional.

• Potente carga antiexcéntrica y alta rigidez: El gran manguito guía integrado y la estructura de pasador antirotación incorporada dotan al cilindro de un par permitido ultra grande, alcanzando hasta 409 N·m para el modelo de φ100 mm. Soporta de manera estable cargas excéntricas desde cualquier dirección de 360° sin desviaciones ni atascos. La precisión antirrotación de alta precisión garantiza un posicionamiento repetido estable: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Montaje flexible y disposición de tuberías: Adopta un innovador diseño de montaje bidireccional superior e inferior, lo que permite una instalación fija en las superficies superior e inferior para adaptarse a escenarios de elevación horizontal, prensado vertical y trabajo multidireccional. Equipados con un diseño de ranura en T de cuatro lados (tres lados disponibles excluyendo la superficie de la tubería), los interruptores magnéticos se pueden instalar en cuatro lados para una detección flexible de carrera de múltiples posiciones.

• Diseño duradero y de bajo mantenimiento: La estructura alternativa de doble acción con topes de goma de doble extremo reduce eficazmente el impacto del movimiento y el ruido de funcionamiento, extendiendo la vida útil del cilindro y el equipo periférico. El diseño sin aceite y sin mantenimiento admite el funcionamiento en entornos limpios y reduce en gran medida los costos de mantenimiento diario.

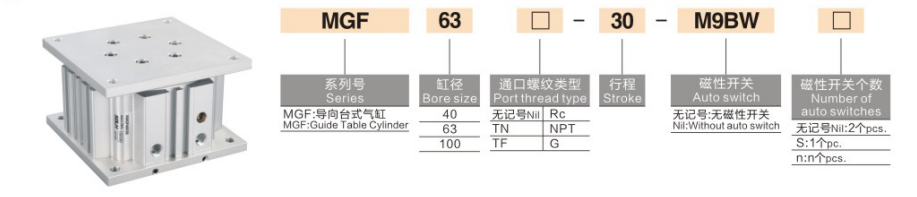

Reglas completas de nomenclatura de modelos

Ejemplos de modelos: MGF63-50-M9BW | 10-MGF40-30-Y59B

Ejemplos de referencia de pedidos estándar

• MGF40-30: diámetro de 40 mm, carrera de 30 mm, tipo estándar sin interruptor magnético

• MGF63-75-2S: 63 mm de diámetro, 75 mm de carrera, interruptores magnéticos duales para detección de doble posición

• 10-MGF100-100-Y59B: diámetro de 100 mm, carrera de 100 mm, serie limpia y con poco polvo con interruptor magnético Y59B

Parámetros técnicos básicos estándar

(Condiciones de prueba estándar: temperatura normal de 20 ℃, presión nominal de 0,5 MPa)

1. Especificaciones generales de rendimiento

• Modo de operación: Movimiento alternativo de doble efecto

• Rango de presión de trabajo: 0,1~1,0MPa; Presión de prueba: 1,5 MPa

• Temperatura ambiente: -10 ℃ ~ 60 ℃ (ambiente sin hielo)

• Velocidad de funcionamiento del pistón: 50~500 mm/s

• Modo de búfer: Tope de goma de doble extremo para reducir el impacto y eliminar el ruido

• Modo de lubricación: Funcionamiento sin aceite y sin mantenimiento, compatible con talleres limpios

2. Datos de empuje teórico (Unidad: N)

3. Datos de par permitido (100 mm/s, Unidad: N·m)

4. Datos de peso del producto (carrera de 50 mm, unidad: kg)

Escenarios de aplicación típicos

• Estaciones de elevación y posicionamiento: Ideal para elevación de piezas de trabajo en líneas de producción, posicionamiento de paletas y expulsión de plantillas. La estructura guía de alta rigidez garantiza un funcionamiento estable en condiciones de carga pesada de carrera corta sin desviación de posición.

• Giro de estación y cambio de dirección: Adecuado para rotación de placa índice, giro de pieza de trabajo de 90° y procesos de cambio de dirección automatizados. La precisión antirrotación ultraalta garantiza una precisión constante en el mecanizado y el ensamblaje.

• Traducción de corta distancia para trabajos pesados: Perfecto para empujar/tirar de cargas pesadas de carrera corta y para conducción de cargas excéntricas en dirección arbitraria de 360°. La capacidad antideflexión omnidireccional uniforme resuelve la limitación direccional de los cilindros tradicionales de doble varilla guía.

• Equipo automatizado de alta limpieza: El diseño sin aceite y con poco polvo se adapta a entornos de trabajo estrictos de semiconductores, electrónica 3C y equipos médicos, cumpliendo con estándares de producción de taller limpio con bajos requisitos de mantenimiento.

Comparación de diferencias principales entre MGF y MGQ

Guía de selección rápida de tres pasos

1. Selección del tamaño del orificio: Seleccione el orificio adecuado según la carga de trabajo real. Asegúrese de que el empuje teórico ≥ carga real × 1,5. Priorice tamaños de orificio más grandes para condiciones de trabajo con carga excéntrica para mejorar la estabilidad y el rendimiento antideflexión.

2. Selección de trazo: Las opciones de carrera estándar son 30 mm, 50 mm, 75 mm y 100 mm. Prefiera la serie MGF para todas las aplicaciones de carrera corta (≤100 mm) que requieren perfil bajo y alta capacidad antiexcéntrica.

3. Selección de configuración

￮ Detección de carrera de doble posición: seleccione la configuración de interruptor magnético dual 2S para un monitoreo preciso del posicionamiento de un extremo a otro.

￮ Entorno de alta limpieza: elija la serie limpia y con bajo contenido de polvo de 10 prefijos para adaptarse a escenarios de equipos semiconductores, médicos y electrónicos de precisión.

Resumen de una oración

     El cilindro de mesa guía de perfil bajo de la serie SOLH MGF presenta una altura de instalación ultradelgada, una capacidad de carga antideflexión uniforme de 360°, un gran par permitido y flexibilidad de montaje bidireccional, lo que sirve como la solución neumática óptima de carrera corta y carga pesada para equipos compactos de automatización de precisión.
