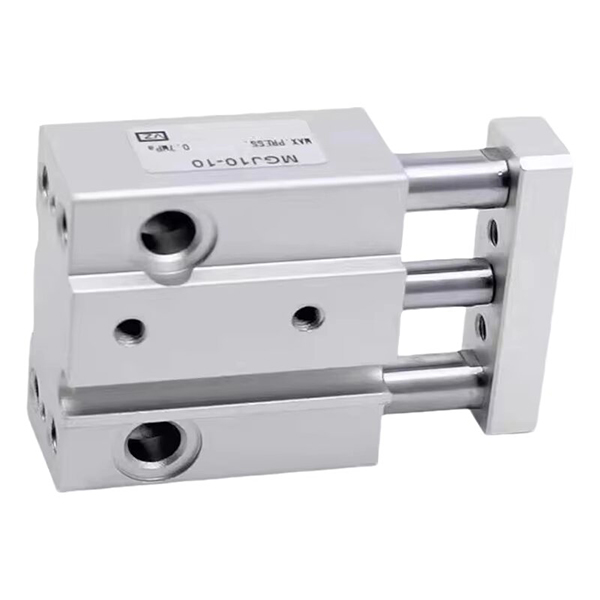

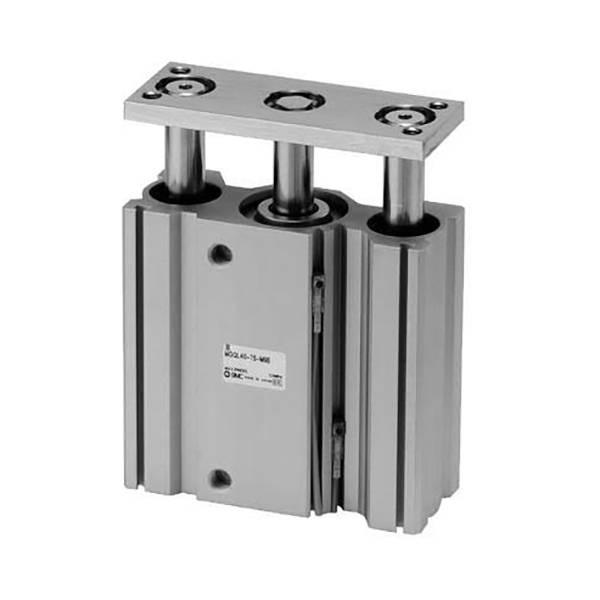

Mini cilindro de varilla guía ultracompacto serie MGJ | Tipo antirrotación de alta precisión

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MGJ es un cilindro de varilla guía ultrapequeño, liviano y de alta precisión especialmente diseñado para escenarios de microautomatización. Con una estructura miniaturizada ultracompacta, un rendimiento antirrotación preciso de ±0,1°, montaje de doble dirección y diseño de cableado y tuberías centralizados de un solo lado, esta serie cubre solo tamaños de orificio φ6 y φ10 con carreras ultracortas que van de 5 mm a 20 mm. Está perfectamente diseñado para aplicaciones de posicionamiento de alta precisión, espacio limitado y microcarga en equipos electrónicos, instrumentos médicos y maquinaria de precisión, y sirve como componente ejecutivo central para sistemas automatizados en miniatura.

Posicionamiento del núcleo y características estructurales

1.Miniaturización extrema y tamaño ultracompacto

• Cobertura de especificaciones ultrapequeñas: Disponible en diámetros ultrapequeños de φ6 mm y φ10 mm, con carreras cortas combinadas de 5/10/15 mm (φ6) y 5/10/15/20 mm (φ10), diseñados exclusivamente para demandas de conducción de microcarreras.

• Dimensión del cuerpo delgado y delgado: El modelo ultracompacto MGJ6 presenta un tamaño de cuerpo ultradelgado y estrecho de más de 23 carreras (largo) × 29 mm (ancho) × 14,5 mm (alto), ocupando un espacio de instalación mínimo y adaptándose a un diseño de equipo compacto altamente integrado.

2.Rendimiento antirrotación de alta precisión

• Equipada con varillas guía duales incorporadas y una estructura de marco guía integrada, la serie MGJ logra una excelente capacidad antideflexión. La tolerancia de rotación ultrabaja alcanza±0,1°, evitando eficazmente la desviación de posición durante la sujeción, el montaje y el ajuste fino de micropiezas, y garantizando una precisión de posicionamiento constante de alta precisión.

3.Montaje flexible y centralizadoDiseño de tuberías

• Soporte de montaje de doble dirección: Tanto la superficie inferior como la posterior están reservadas para instalación fija, lo que admite un diseño de múltiples ángulos en espacios estrechos y confinados con una gran adaptabilidad de escena.

• Tuberías y cableado centralizados de un solo lado: Las tuberías de aire y las líneas de interruptores magnéticos están dispuestas uniformemente en un solo lado, lo que permite realizar un cableado limpio y estandarizado durante una disposición densa de varios cilindros, lo que simplifica la instalación en el sitio y el mantenimiento posterior.

• Instalación de interruptor doble para carrera ultracorta: Incluso la carrera mínima de 5 mm se puede equipar con dos interruptores magnéticos, lo que permite una detección integral de la posición de ambos extremos de la carrera sin ángulos muertos.

4.Operación cíclica liviana y duradera

• Peso corporal ultraligero: Peso total extremadamente bajo: el MGJ6-5 pesa solo 27,3 gy el MGJ10-20 de especificación máxima pesa solo 63,2 g, lo que reduce en gran medida la carga del equipo y es adecuado para mecanismos microautomatizados livianos.

• Operación estable y sin mantenimiento: Al adoptar un diseño de lubricación sin aceite con topes de goma de doble extremo, admite movimientos cíclicos de carga ligera de alta frecuencia a largo plazo, con bajo nivel de ruido, funcionamiento estable y larga vida útil.

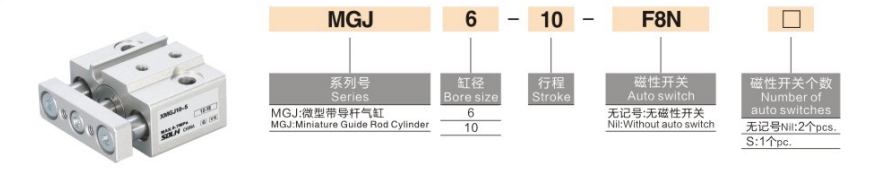

Regla de codificación de modelo completa

Ejemplos de modelos: MGJ6-10-F8N | MGJ10-15S

Ejemplos de referencia de pedidos estándar

• MGJ6-5: diámetro interior φ6, carrera de 5 mm, tipo estándar sin interruptor magnético

• MGJ10-15-2S: diámetro interior φ10, carrera de 15 mm, equipado con 2 interruptores magnéticos para detección de posición final dual

• MGJ6-10-F8N: diámetro interior φ6, carrera de 10 mm, combinado con interruptor magnético D-F8N

Especificaciones técnicas básicas (20 ℃, condición estándar de 0,5 MPa)

1. Especificaciones generales básicas

• Modo de operación: Movimiento alternativo de doble efecto

• Rango de presión de trabajo: 0,15~0,7MPa; Presión de prueba: 1,05 MPa

• Temperatura ambiente: -10 ℃ ~ 60 ℃ (ambiente de trabajo sin hielo)

• Velocidad de funcionamiento del pistón: 50~500 mm/s

• Modo de búfer: Tope de goma de doble extremo para una absorción estable de impactos

• Modo de lubricación: Funcionamiento sin mantenimiento y sin aceite

2.Empuje de salida teórico (@0.5MPa)

3.Especificación de peso del producto (g)

Escenarios típicos de aplicaciones industriales

• Equipos electrónicos de precisión: Micro sujeción de componentes de teléfonos móviles y cámaras, empuje de pequeñas placas PCB, posicionamiento de engarzado de terminales y ensamblaje de precisión de micromódulos.

• Instrumentación médica: Conmutación de válvulas en miniatura, elevación y descenso de la aguja de muestreo y accionamiento preciso de equipos médicos mínimamente invasivos, que cumplen con los requisitos de operación estable y limpia de grado médico.

• Maquinaria de Precisión y Óptica: Posicionamiento del conjunto de micropiezas, ajuste fino de lentes ópticas, calibración de microdesplazamiento de la sonda de detección y mecanismos de microajuste de alta precisión.

• Industria de semiconductores: Microtraducción de pequeñas obleas, levantamiento y posicionamiento de plantillas en miniatura y acción ejecutiva con carga ligera en talleres de semiconductores limpios y libres de polvo.

Comparación de núcleos de la serie MGJ y la serie MGP (mini frente a estándar)

Guía de selección rápida

1. Selección del tamaño del orificio: Elija φ6 mm para carga de trabajo ≤10 N; elija φ10 mm para una carga de trabajo ≤30 N, combine con un factor de seguridad ≥2 para un funcionamiento estable.

2. Selección de especificación de carrera: Seleccione una carrera ultracorta de 5/10/15/20 mm de acuerdo con los requisitos reales de conducción de microdesplazamiento.

3. Configuración del interruptor magnético: Seleccione 2S para la detección de posición de extremo dual; seleccione single S para retroalimentación de señal de un solo extremo; sin marca para el modelo básico sin interruptor.

Resumen de una oración

     El mini cilindro de varilla guía ultracompacto de la serie SOLH MGJ presenta un tamaño micro, una alta precisión antirrotación de ±0,1°, un funcionamiento liviano sin aceite y un montaje flexible, siendo el actuador microneumático de alta precisión óptimo para equipos médicos y electrónicos en miniatura con espacio limitado.
