Cilindro de montaje múltiple serie MK

Cilindro compacto antirrotación de montaje múltiple serie MK

Marca: SOLH de Richge Technology

Descripción general del producto

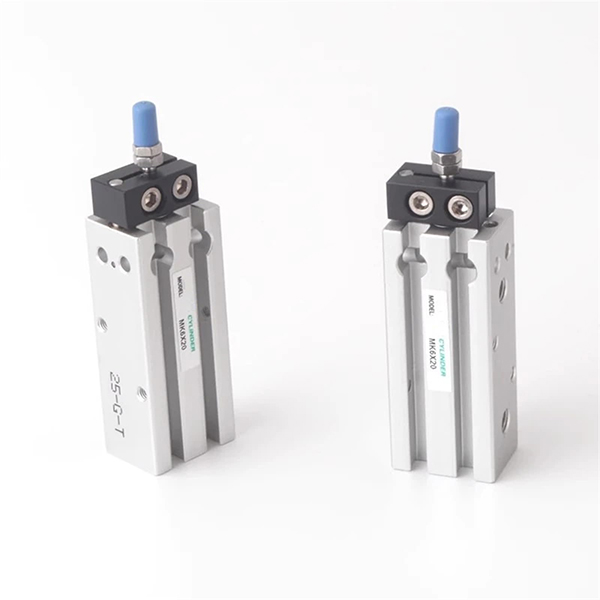

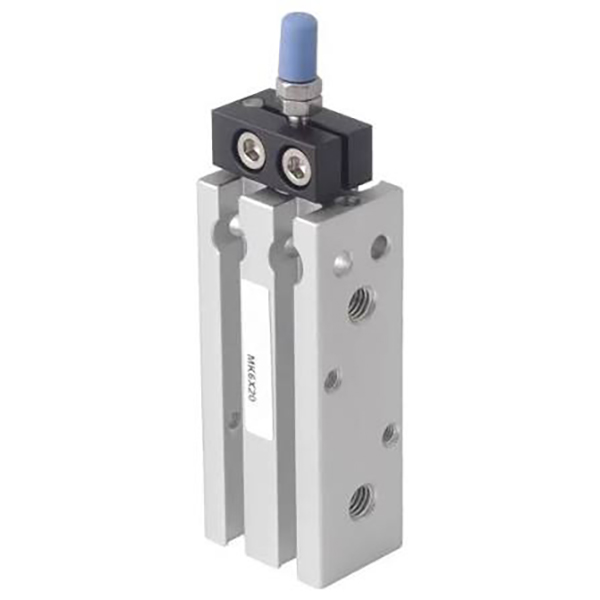

     El cilindro delgado de montaje múltiple de la serie SOLH MK es una versión mejorada del cilindro MD con mecanismo antirrotación incorporado. El cuerpo cuadrado admite instalación en seis superficies sin soportes adicionales. La estructura antitorsión restringe la rotación del vástago del pistón y permite la instalación en paralelo de varios cilindros, ideal para la automatización de precisión en espacios limitados con requisitos de posicionamiento angular. Intercambiable directamente con las series Airtac MD y SMC CQS.

Estructura y características

     -- Cuerpo de aluminio delgado y cuadrado, ranura guía antirotación integrada;

     -- Cilindro anodizado duro, vástago de pistón cromado, duradero y liviano;

     -- Variantes completas: MK (doble efecto), MSK (extensión por resorte), MTK (retracción por resorte), MKD (vástago doble), MKJ (carrera ajustable de vástago doble); sufijo -S para imán incorporado;

     -- Precisión antirotación ≤±0,5°, evita la desviación angular de la pieza de trabajo;

     -- Montable en los lados delantero, trasero, izquierdo, derecho, superior e inferior; soporte de montaje paralelo lado a lado;

     -- Ranuras de sensor circunferenciales para instalación de interruptor magnético flexible.

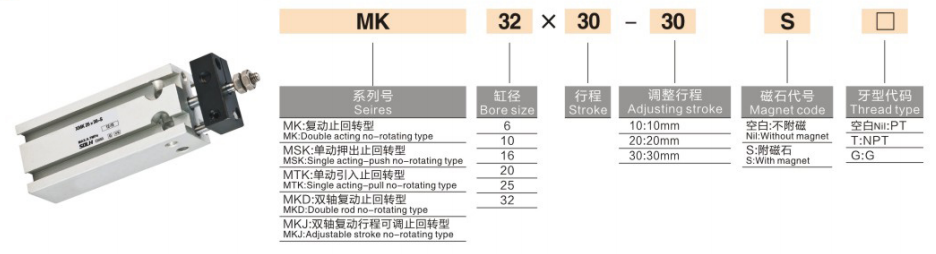

Regla de codificación del modelo

   1. Ejemplo: MK20-50-S

     -- MK: Código de serie; K=antirotación; D=doble varilla; J=carrera ajustable

     -- 20: Tamaño del orificio: 6/10/16/20/25/32 mm

     -- 50: Longitud de carrera 5~100 mm

     -- -S: Anillo magnético incorporado

Especificaciones técnicas

Empuje y tracción teóricos a 0,5 MPa (varilla única, N)

Guía de selección

     -- Seleccione un orificio con un margen de seguridad mínimo del 50 % para la carga de trabajo;

     -- Agregue un margen de 5~10 mm a la carrera de recorrido práctica; carrera estándar máxima: 100 mm;

     -- Elija el modelo -S si se requiere detección de posición; seleccione varilla doble MKD para condiciones de carga lateral.

Resumen de una oración

     Cilindro compacto SOLH MK de montaje en seis superficies equipado con mecanismo antirrotación incorporado, adecuado para posicionamiento de precisión y diseño compacto de múltiples cilindros en equipos de automatización de espacio limitado.
