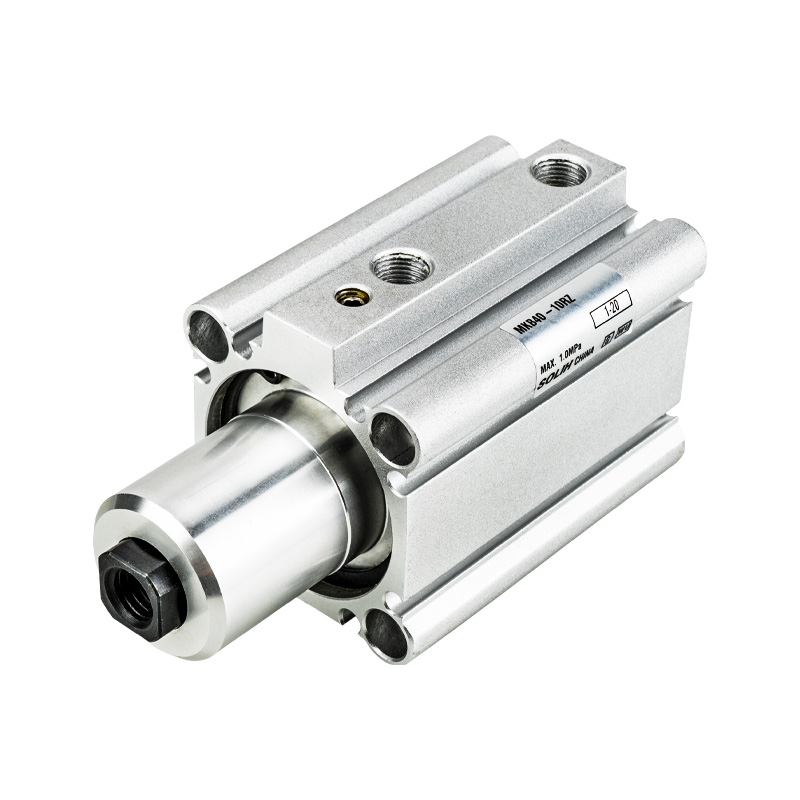

Cilindro de sujeción giratorio serie MK | Cilindro neumático 2 en 1 con abrazadera lineal y rotación de 90°

Marca: SOLH de Richge Technology

Descripción general del producto y características estructurales principales

     La serie SOLH MK es un cilindro de sujeción giratorio estándar 2 en 1 que integra una rotación de 90° y un movimiento de sujeción lineal. Cubre tamaños de orificio de φ12 mm a φ63 mm con carreras de sujeción estándar que van de 5 mm a 50 mm. Con una instalación ultracompacta, un par de inercia permitido 3 veces mejorado, montaje de interruptor magnético de 4 lados y rotación izquierda/derecha opcional, este cilindro es ideal para estaciones automatizadas con espacio limitado para posicionamiento, sujeción y fijación de piezas de trabajo, y sirve como componente neumático central para sistemas de fijación automatizados estándar.

1. Movimiento compuesto de rotación y sujeción

• Secuencia de trabajo: Retraer → 90° de rotación izquierda/derecha → extender para sujetar; Secuencia inversa: Retraer para soltar la abrazadera → invertir 90° de rotación → extender para restablecer.

• Posicionamiento de alta precisión: Ángulo de rotación fijo de 90° con tolerancia de ±5°, lo que ofrece un excelente rendimiento antirotación y una precisión de posicionamiento repetitivo confiable.

2. Alta capacidad de carga mejorada

• Par de inercia 3 veces mayor: La nueva serie MK mejorada triplica el par de inercia permitido, igualando el rendimiento de carga pesada de la serie MK2 tradicional, adaptándose perfectamente a escenarios de operación de alta velocidad y sujeción de piezas de trabajo de gran inercia.

• Potente fuerza de sujeción: El modelo de diámetro máximo φ63 proporciona una fuerte fuerza de sujeción de hasta 12,4 kN a 0,5 MPa, lo que garantiza una sujeción estable y firme para aplicaciones de servicio pesado.

3. Cuerpo compacto e instalación multidireccional flexible

• Estructura delgada y acortada: Diseño de cuerpo ultradelgado con una longitud total de 3 a 10 mm más corta que los cilindros MK2 convencionales, lo que mejora en gran medida la utilización del espacio para diseños de equipos estrechos y compactos.

• Montaje de interruptores en varios lados: Admite la instalación de interruptores magnéticos de 4 lados (φ20/φ25 solo para 2 lados). El diseño del interruptor integrado evita la exposición e interferencias externas, lo que permite un diseño de circuito flexible y ordenado.

• Método de montaje universal: Equipado con orificios pasantes y orificios roscados de doble extremo, compatible con montaje fijo directo y montaje con brida para cumplir con diversos requisitos de ensamblaje.

4. Rendimiento confiable y duradero

• Almacenamiento en búfer estable: La estructura de doble acción con topes de goma bilaterales reduce eficazmente el impacto operativo, la vibración y el ruido de funcionamiento para un funcionamiento cíclico estable a largo plazo.

• Operación sin aceite: Adopta un diseño de lubricación profesional sin aceite, adecuado para entornos de trabajo limpios y sin polvo.

• Configuración magnética estándar: Anillo magnético incorporado con ranuras de montaje reservadas para interruptores magnéticos, conveniente para la detección de la posición de carrera.

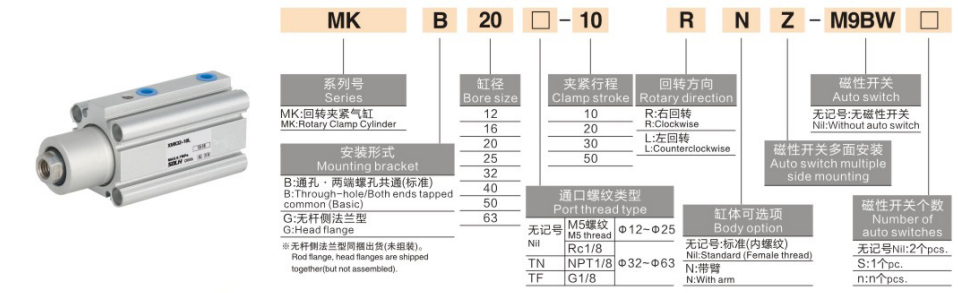

Reglas completas de nomenclatura de modelos y ejemplos de pedidos

1.Ejemplos de modelos típicos: MKB20-10RZ, MKB40-20LZ-M9BW

2.Ejemplos de pedidos estándar

• Rotación a la derecha estándar: MKB25-15RZ (diámetro φ25, carrera de 15 mm, rotación en el sentido de las agujas del reloj, sin interruptor)

• Rotación a la izquierda con interruptores duales: MKB32-20LZ-2S (diámetro φ32, carrera de 20 mm, rotación en sentido antihorario, interruptores de posición dual)

• Tipo de gran diámetro y servicio pesado: MKB63-50RZ (diámetro φ63, carrera máxima de 50 mm, rotación a la derecha para sujeción de cargas pesadas)

Parámetros técnicos generales (20 ℃, condición estándar de 0,5 MPa)

1. Especificaciones básicas

• Modo de operación: Movimiento compuesto de doble efecto (rotación de 90° + sujeción lineal)

• Rango de presión de trabajo: 0,1~1,0MPa; Presión de prueba: 1,5 MPa

• Temperatura ambiente: -10 ℃ ~ 70 ℃ (sin congelación); -10 ℃ ~ 60 ℃ con interruptores magnéticos instalados

• Velocidad de funcionamiento del pistón: 50~200 mm/s

• Modo de búfer: Tope de goma bilateral

• Modo de lubricación: Funcionamiento sin aceite (no requiere lubricación)

2. Datos de fuerza de sujeción (Unidad: kN a 0,5 MPa)

3. Par de inercia permitido (Unidad: kg·m²)

4. Peso del producto (Unidad: kg a 20 mm de carrera)

Escenarios de aplicación típicos

• Posicionamiento y sujeción de piezas de trabajo: Ampliamente utilizado para accesorios de máquinas herramienta, posicionamiento de soldadura, fijación de estampado y sujeción de estaciones de ensamblaje. El diseño integrado de rotación y sujeción 2 en 1 simplifica la estructura mecánica y ahorra espacio de instalación.

• Fijación de componentes electrónicos y de precisión: Las características sin aceite y con poco polvo se adaptan perfectamente a la sujeción de bandejas de semiconductores, el posicionamiento de la carcasa del teléfono y la fijación de piezas de microprecisión, cumpliendo con los requisitos de alta limpieza y alta precisión.

• Limitación de transferencia automatizada: Ideal para limitación de mesas giratorias, posicionamiento de mecanismos de giro y estaciones de sujeción giratorias de carrera corta, brindando un rendimiento de movimiento compuesto estable y repetible.

• Estaciones de fijación de servicio pesado: Equipado con una alta fuerza de sujeción y una excelente capacidad antideflexión, es aplicable para escenarios de sujeción de piezas pesadas, fijación de moldes y posicionamiento de precisión de cargas grandes.

Guía de selección rápida de 3 pasos

1. Selección del tamaño del orificio: Seleccione el tamaño del orificio según la carga de sujeción real. Asegúrese de que la fuerza de sujeción teórica ≥ carga real × factor de seguridad 1,5; priorice un diámetro interior de φ40 o mayor para condiciones de trabajo de servicio pesado.

2. Selección de trazo: La carrera de sujeción estándar varía de 5 mm a 50 mm. Seleccione la carrera según la altura real de la pieza de trabajo y reserve un margen de 3 a 5 mm para evitar interferencias mecánicas.

3. Selección de configuración

￮ Dirección de rotación: Elija RZ (rotación hacia la derecha en el sentido de las agujas del reloj) o LZ (rotación hacia la izquierda en el sentido contrario a las agujas del reloj) para que coincida con el diseño de la estación en el sitio.

￮ Detección de posición: Seleccione la configuración de interruptor dual 2S para adquirir señales de posición dual para el estado de sujeción y liberación.

Resumen de una oración

     El cilindro de sujeción giratorio estándar de la serie SOLH MK integra rotación de 90° y funciones de sujeción lineal, con un par de inercia 3 veces mejorado, cuerpo ultracompacto, montaje multidireccional y una fuerte capacidad de sujeción para cargas pesadas, lo que sirve como una solución neumática óptima de alta estabilidad y ahorro de espacio para el posicionamiento automatizado de accesorios y estaciones de sujeción.
