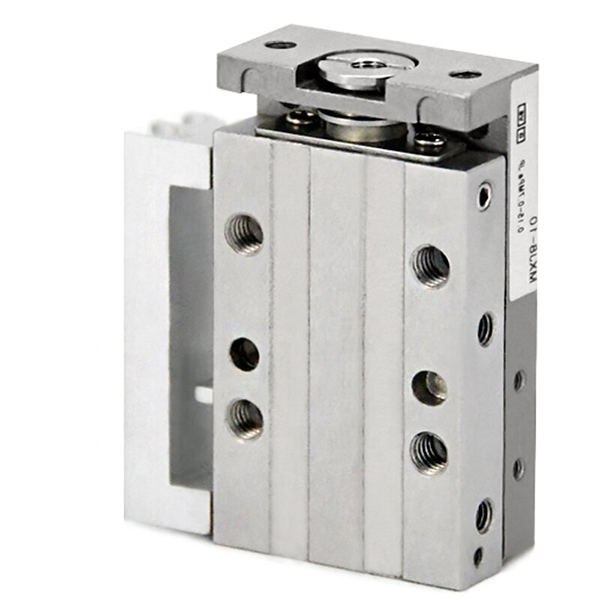

Mesa deslizante neumática ultracompacta de alta precisión serie MXJ

Marca: SOLH de Richge Technology

Descripción general del producto

     La serie SOLH MXJ es una mesa deslizante neumática ultraminiatura de alta precisión diseñada para conducción lineal de microprecisión. Con un tamaño ultracompacto, precisión de posicionamiento a nivel de micras, construcción liviana y compatibilidad de montaje multidireccional, está perfectamente diseñado para estaciones automatizadas en espacios confinados que incluyen procesamiento electrónico 3C, detección de precisión, microensamblaje y operaciones cíclicas de carrera corta de alta frecuencia. Sirve como microactuador lineal de alta precisión convencional para escenarios de automatización en miniatura.

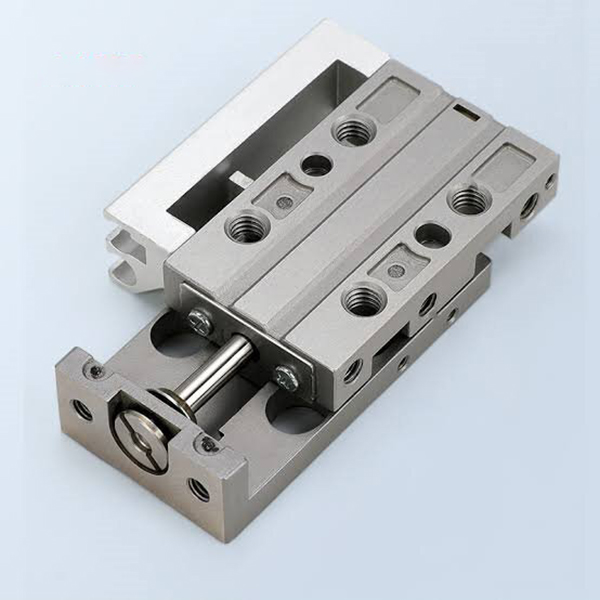

Estructura central y características de diseño

     -- Modo de accionamiento: funcionamiento bidireccional de doble acción, tamaños de orificio φ4,5/6/8/12/16 mm, que cubre un rango de carga micro a ligera de 5~50 N.

     -- Estructura Premium: Adopta un cuerpo de acero inoxidable martensítico y un riel guía de bolas lineal integrado. La estructura de soporte de carga está aislada del movimiento de sellado del vástago del pistón, lo que proporciona una alta rigidez y un funcionamiento con fricción ultrabaja.

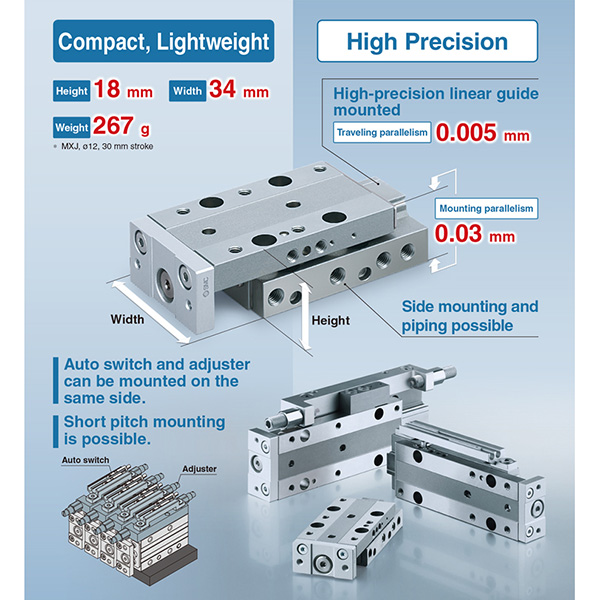

     -- Precisión a nivel de micras: paralelismo de recorrido de 0,005 mm, paralelismo de montaje de 0,03 mm, verticalidad de 0,01 mm, lo que garantiza un posicionamiento de precisión ultraestable para procesos sofisticados.

     -- Tamaño ultracompacto: diseño de cuerpo ultradelgado con solo 10 mm de altura para el modelo de diámetro de φ4,5 y 18 mm de altura para el modelo de diámetro de φ12, entre un 30 % y un 50 % más pequeño que las mesas deslizantes MXQ equivalentes, lo que maximiza la utilización del espacio para estaciones de diseño denso.

     -- Montaje flexible en varios lados: admite instalación superior, inferior y lateral en tres lados con orificios para pasadores de posicionamiento de precisión, adaptándose a diversos diseños de equipos densos y confinados.

     -- Compatibilidad universal del sensor: Equipado con ranuras de interruptor magnético duales de serie. Los modelos con carrera ≥5 mm permiten la instalación de 2 interruptores magnéticos M9B. El diseño estructural simétrico permite la intercambiabilidad de interruptores y tuberías izquierda/derecha en el sitio.

     -- Amortiguación y limitación ajustables: Amortiguador de goma estándar de doble extremo para reducción de ruido e impacto; Limitadores de carrera metálicos opcionales de extremo único/doble con rango de carrera ajustable de 0 a 5 mm para un posicionamiento ultrapreciso.

Regla de codificación de modelo completa

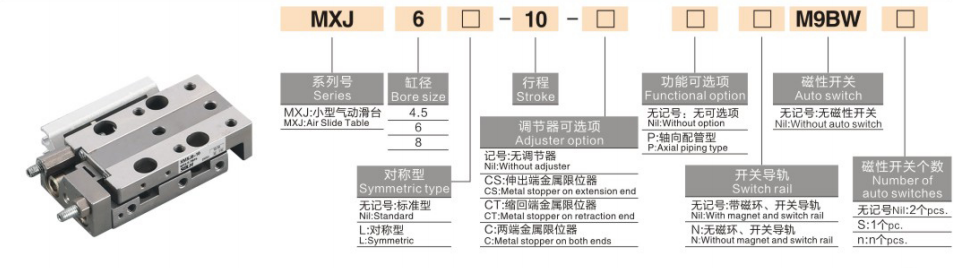

   1. Ejemplo de modelo: MXJ6-10-CS-M9B

   2. Ejemplos de referencia de pedidos estándar

     -- MXJ4.5-5: Tipo estándar, sin interruptor magnético, diámetro interior de 4,5 mm, carrera de 5 mm, doble efecto

     -- MXJ8-15-B-2M9B: Diámetro interior de 8 mm, carrera de 15 mm, límite metálico de doble extremo, 2 interruptores magnéticos M9B

     -- MXJ12-20-L: tipo simétrico, diámetro 12 mm, carrera 20 mm, tubería lateral reversible

Especificaciones técnicas básicas (@0,5 MPa, doble efecto)

   1. Microespecificaciones (φ4,5 / φ6 / φ8)

   2.Especificaciones pequeñas (φ12 / φ16)

Principales ventajas competitivas

   1. Precisión y estabilidad ultraaltas a nivel de micras

     -- El mecanizado integrado de una sola pieza junto con un riel guía de bolas lineal de alta precisión garantiza una precisión de posicionamiento repetido de ±0,01 mm y un error de paralelismo ultrabajo, cumpliendo plenamente con los estrictos requisitos de precisión para los procesos de microdetección y posicionamiento fino.

   2. Diseño ultracompacto y que ahorra espacio

     -- Estructura de carrocería ultrafina y ultracorta con una altura mínima de sólo 10 mm. El diseño de montaje de tres lados se adapta a espacios verticales y horizontales ultra estrechos, ahorrando más del 40 % de espacio de instalación en comparación con las mesas deslizantes convencionales, ideales para líneas de producción automatizadas densas.

   3. Respuesta rápida ligera y de alta frecuencia

    -- La estructura liviana de acero inoxidable optimizada (40~500 g) reduce la inercia del movimiento de manera efectiva. La velocidad de operación varía de 50 a 500 mm/s, lo que admite una operación estable de alta frecuencia de más de 300 ciclos por minuto (cpm) para aumentar la eficiencia de la producción.

   4. Funcionamiento sin aceite y vida útil muy larga

     -- Adopta un sellado resistente al desgaste de baja fricción y un diseño sin aceite, compatible con talleres limpios y entornos industriales ligeramente aceitosos. La configuración estructural duradera garantiza una vida útil de más de 5 millones de ciclos con un funcionamiento estable a largo plazo sin mantenimiento.

   5. Diseño reversible simétrico para una instalación flexible

     -- La estructura simétrica del puerto de aire y la ranura del interruptor permite el intercambio izquierdo/derecho in situ de la instalación de tuberías y sensores, lo que elimina las restricciones direccionales y mejora en gran medida la depuración in situ y la flexibilidad de adaptación estructural.

Formas de montaje y aplicaciones típicas

   1. Métodos de montaje

     -- Montaje superior: fijo mediante orificios pasantes con orificios para pasadores de posicionamiento precisos, adecuado para instalación superior de la pieza de trabajo y escenarios de posicionamiento de alta precisión.

     -- Montaje inferior: Fijado mediante orificios roscados inferiores, estable y confiable, aplicable para instalación en superficie de equipos estándar.

     -- Montaje lateral: Fijado mediante orificios roscados laterales, perfecto para equipos con espacio vertical limitado y disposición paralela densa de múltiples diapositivas.

   2. Escenarios de aplicación típicos

     -- 3C Electronics: manipulación y transferencia de chips, enfoque de lentes de cámara, laminación de microcomponentes, pruebas de durabilidad de la vida útil de los botones

     -- Detección de precisión: posicionamiento de la sonda, movimiento preciso de la cámara CCD, medición de microdimensiones, calibración óptica fina

     -- Microensamblaje: bloqueo automático de tornillos, engarzado de terminales, inserción de componentes de precisión, conducción de plantillas en miniatura

     -- Equipo médico: control de precisión de microbomba, conmutación de válvulas en miniatura, posicionamiento telescópico de instrumentos pequeños

Guía de selección rápida de 3 pasos

   1. Selección de orificio por carga

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Reserve no menos del 50 % del margen de seguridad de carga para un funcionamiento estable y preciso.

   2. Confirmación de accidente cerebrovascular

     -- Rango de carrera estándar: 5~50 mm. Priorice carreras cortas (5 ~ 20 mm) para condiciones de trabajo de alta frecuencia para garantizar una mayor precisión y estabilidad operativa.

   3. Coincidencia de configuración

     -- Monitoreo de posición: equipe 2 interruptores magnéticos M9B para retroalimentación bidireccional de la posición de la carrera.

     -- Limitación de precisión: seleccione el límite metálico de doble extremo (B) para un posicionamiento de carrera preciso ajustable de 0 a 5 mm.

     -- Adaptación de montaje: elija el montaje lateral para un diseño de estación densa, el montaje inferior para una instalación de superficie estándar.

Resumen de una oración

     La mesa deslizante neumática de alta precisión ultracompacta de la serie SOLH MXJ presenta precisión de posicionamiento a nivel de micras, montaje flexible de tres lados, operación liviana de alta frecuencia y limitadores metálicos ajustables opcionales, y sirve como microactuador lineal de precisión rentable ampliamente utilizado en electrónica 3C, detección de precisión, microensamblaje y equipos de automatización médica.
