Mesa deslizante neumática serie MXQ | Guía de bolas de recirculación / Tipo económico

Marca: SOLH de Richge Technology

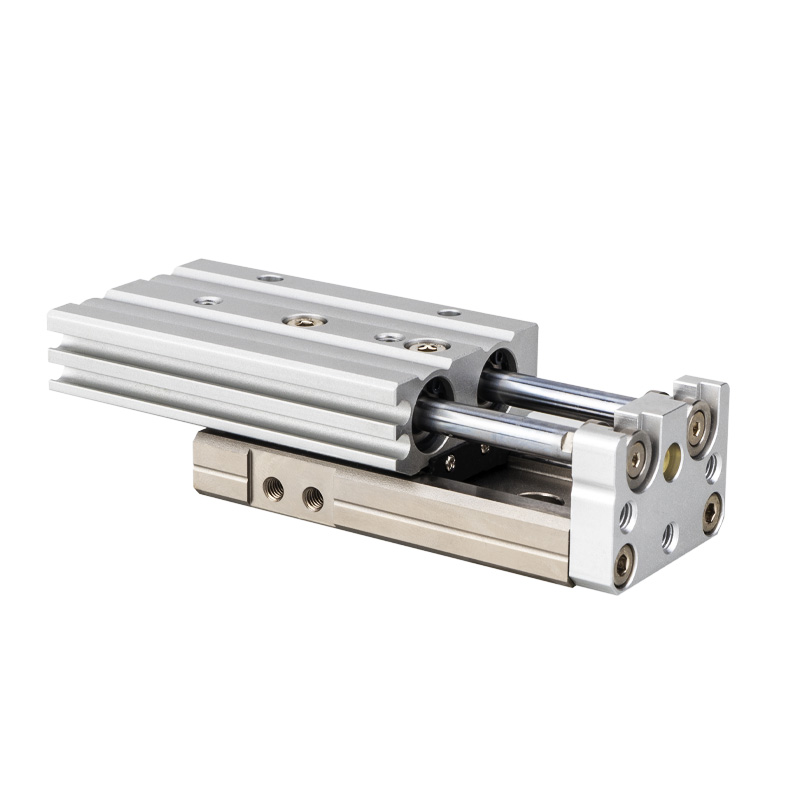

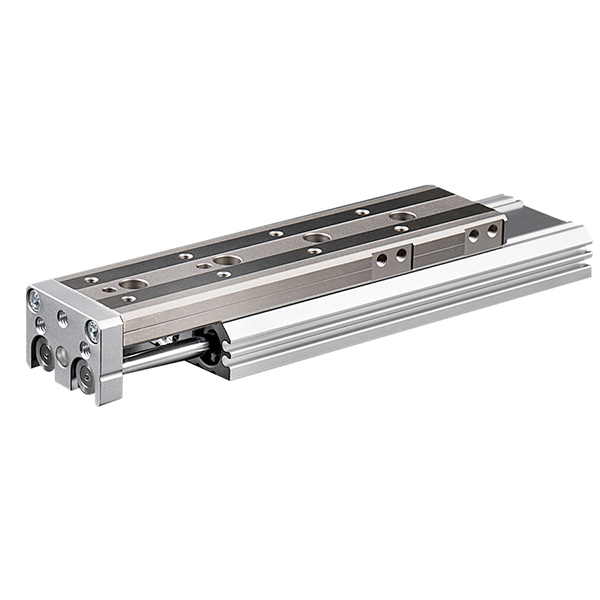

Descripción general del producto

     La serie SOLH MXQ es una mesa deslizante neumática compacta y económica que cuenta con un sistema de accionamiento de doble pistón y rieles guía de bolas de recirculación. Al adoptar una estructura integrada ultradelgada y liviana, ofrece un movimiento lineal estable de precisión media con una precisión de repetición de ±0,02 mm. Como alternativa rentable a la combinación tradicional de “cilindro + guía externa”, reduce en gran medida los costos del equipo y al mismo tiempo mantiene un rendimiento operativo confiable. Ideal para manejo automatizado general y escenarios de ensamblaje de precisión estándar, es la solución de conducción lineal básica preferida para líneas de producción automatizadas en masa.

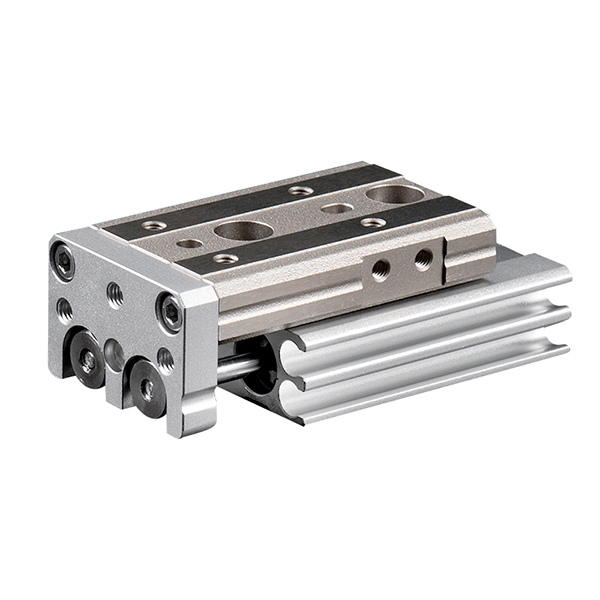

Estructura central y principio de funcionamiento

     -- Accionamiento de doble acción y doble pistón: Equipado con una estructura de doble pistón que proporciona el doble de empuje de salida que las correderas de un solo cilindro con el mismo tamaño de orificio. Garantiza un movimiento lineal sincrónico y estable sin oscilación ni desviación durante el funcionamiento cíclico de alta frecuencia.

     -- Riel guía de bolas de recirculación: Adopta un diseño de guía de bolas de recirculación no precargada, que presenta un movimiento suave con carga ligera y un bajo costo de fabricación. Mantiene una precisión de posicionamiento repetida estable de ±0,02 mm, cumpliendo plenamente con los requisitos de automatización de precisión media.

     -- Cuerpo integrado ultrafino y ligero: La estructura integrada del cilindro y la mesa deslizante es un 10 % más baja en altura y un 22 % más liviana que la serie MXS, lo que logra un diseño de instalación más compacto para equipos con espacio limitado.

     -- Montaje flexible de tres lados: Admite fijación inferior, lateral y axial en tres direcciones con orificios para pasadores de posicionamiento de precisión preestablecidos. Simplifica los procedimientos de instalación y posicionamiento en el sitio, mejorando la eficiencia general del ensamblaje.

     -- Diseño de inducción magnética incorporado: Anillo magnético interno estándar con ranuras de montaje laterales reservadas para interruptores magnéticos de las series D-M9□ y A93. El diseño de montaje empotrado evita interferencias estructurales y garantiza una retroalimentación de señal de posición estable.

 Regla de codificación de modelo completa

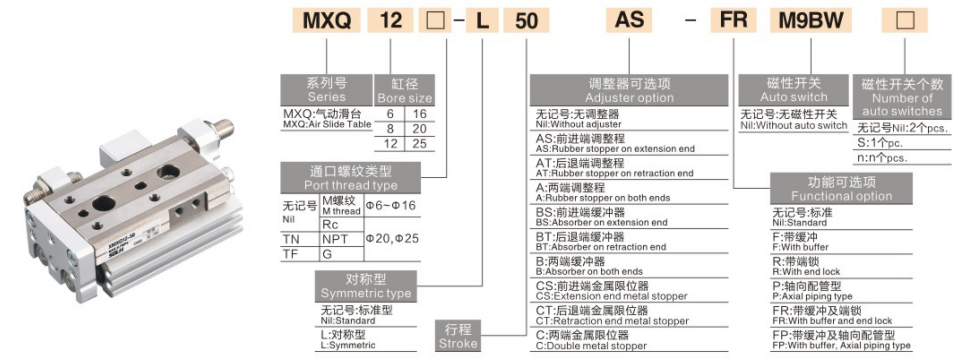

   1. Ejemplo de modelo: MXQ16-50AS-M9BW

   2. Ejemplo de referencia de pedido estándar

     -- MXQ20-75A-FR-M9NL: Diámetro interior de 20 mm, carrera de 75 mm, ajuste de carrera de doble extremo, tubería axial, interruptor magnético PNP con cable de 3 m de longitud

Especificaciones técnicas básicas generales

Tabla de referencia de carga y fuerza de salida (@0,5 MPa, instalación horizontal)

Nota: La capacidad de carga disminuye con una carrera más larga y una mayor velocidad de operación; factor de seguridad ≥2; la carga vertical requiere verificación de torsión permitida

Escenarios de aplicación y comparación de selección de productos

   1. Escenarios de aplicación prioritarios para la serie MXQ

     --  Manejo automatizado general: Perfecto para la transferencia cíclica de piezas electrónicas pequeñas, terminales, componentes de plástico y accesorios modulares livianos con requisitos de precisión estándar.

     -- Proyectos de automatización sensibles a los costos: Como alternativa rentable a la serie MXS de alta precisión, reduce los costos generales del equipo en más de un 30% mientras mantiene un rendimiento básico estable.

     -- Diseño de espacio ultracompacto: Presenta una altura de cuerpo más baja y un peso más liviano que las guías MXS, lo que ahorra espacio de instalación vertical para equipos automatizados altamente compactos.

     -- Operación de carga ligera de precisión media: Ideal para condiciones de trabajo con una demanda de posicionamiento de ±0,02 mm y sin requisitos de alta rigidez o resistencia al torque elevado.

     -- Ciclismo de carrera corta de alta frecuencia: Fiable para operaciones repetidas a largo plazo con carreras cortas de 10 a 50 mm, reemplazando de manera efectiva las combinaciones tradicionales de cilindro dividido y guía externa.

   2.MXQ frente a MXS frente a MXH | Comparación de la mesa deslizante Core SMC

Puntos clave de selección profesional

     -- Coincidencia del tamaño del orificio: Seleccione el tamaño de orificio adecuado según el peso de la pieza de trabajo y la dirección de instalación. Controle la carga horizontal dentro del 50 % del valor nominal y la carga vertical dentro del 25 % del valor nominal para garantizar un funcionamiento estable a largo plazo.

     -- Selección de trazos y reserva de márgenes: Reserve un margen de carrera de 5~10 mm durante la selección del modelo. Adopte el sufijo de ajuste fino AS/AT/A (recorte de 0 a 5 mm) si se requiere una calibración de carrera precisa.

     -- Selección de montaje flexible: Montaje inferior para manipulación de materiales horizontal; montaje lateral para instalación fija lateral; Montaje axial para apilamiento en el eje Z y montaje de equipos multicapa.

     -- Optimización de la configuración del búfer: Tope de goma estándar para funcionamiento convencional a baja velocidad. Instale un amortiguador hidráulico opcional cuando la velocidad de funcionamiento supere los 300 mm/s o el peso de la carga supere los 5 kg (no aplicable al modelo MXQ6).

     -- Configuración de detección de posición: Compatible con interruptores magnéticos M9B/M9N/A93. Las ranuras integradas en los dos lados admiten la instalación de dos interruptores para lograr una retroalimentación precisa de la señal de extensión/retracción en el lugar.

Resumen de una oración

     La mesa deslizante neumática económica de la serie SOLH MXQ adopta una guía de bola de recirculación liviana y una estructura integrada de doble pistón, con un cuerpo delgado ultraligero, precisión media estable de ±0,02 mm y bajo costo, y sirve como el mejor reemplazo rentable para las combinaciones tradicionales de cilindro-guía para automatización industrial general y ensamblaje de ligera precisión.
