Cilindro de tope serie RSQ | Cilindro de tope neumático de altura de montaje fija

Marca: SOLH de Richge Technology

1. Descripción general del producto y características estructurales principales

     La serie SOLH RSQ es un cilindro de tope de altura de montaje fija diseñado para el posicionamiento automatizado de líneas transportadoras y la limitación de piezas de trabajo. Cubre tamaños de orificio de φ12 mm a φ50 mm con carreras estándar que van de 10 mm a 30 mm. Con una estructura rígida de altura fija, un amortiguador incorporado, 10 tipos de extremos de varilla opcionales y un montaje de interruptor magnético en los 4 lados, el cilindro RSQ ofrece soluciones de parada de bajo costo y alta confiabilidad para el bloqueo de estaciones transportadoras, posicionamiento de paletas y limitación de piezas de trabajo, sirviendo como un componente central estándar para sistemas de transporte automatizados.

  1.1 Estructura rígida de altura fija

     A diferencia de la serie RSG de altura ajustable, la serie RSQ adopta un diseño de altura de montaje fija no ajustable. Presenta una estructura más simple, mayor rigidez general y una instalación más rápida en el sitio, combinando perfectamente con los diseños de estaciones de altura fija y eliminando los procedimientos de calibración de altura.

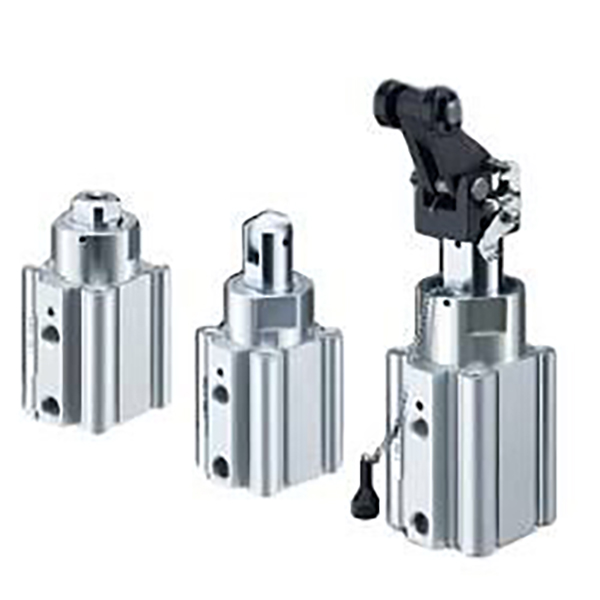

  1.2 Adaptación versátil de extremos de múltiples varillas

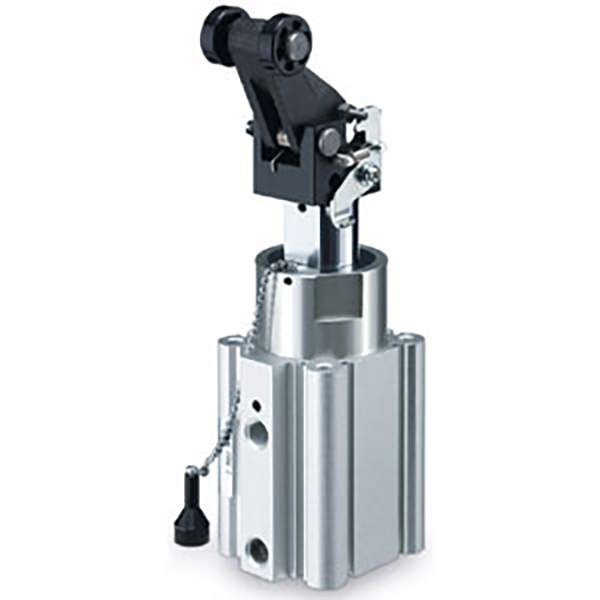

     Equipado con 10 tipos de opciones de extremo de varilla, que incluyen varilla redonda, corte en bisel, estructuras de rodillo y palanca, que cubren completamente escenarios de detención de cargas livianas, medianas y pesadas. Los tipos de palanca (L/B/C/D/E) adoptan un diseño de amortiguador hidráulico incorporado con excelente absorción de energía y fuerte resistencia al impacto para condiciones de trabajo de alta frecuencia y de alto impacto.

  1.3 Instalación flexible y diseño de interruptores

     El cuerpo del cilindro admite la instalación de interruptores magnéticos de 4 lados (compatible con interruptores de la serie D-A9□/M9□/P3DWA) sin accesorios de montaje adicionales. Hay dos métodos de montaje estándar disponibles: montaje con orificio pasante tipo B (estándar) y montaje con orificio roscado de doble extremo tipo A, que se adapta a diversos marcos de equipos y espacios de instalación.

  1.4 Diseño sin aceite y de larga vida útil

     Los modos opcionales de doble acción, doble acción con retorno por resorte y acción simple (extensión por resorte) satisfacen diversos requisitos de acción. El amortiguador de goma estándar garantiza un funcionamiento estable. El vástago del pistón adopta un tratamiento de cromado duro y el cuerpo del cilindro se somete a un proceso de anodizado duro, logrando una excelente resistencia al desgaste y al impacto. El diseño de funcionamiento sin aceite se adapta a entornos de trabajo limpios y libres de polvo con bajos costos de mantenimiento.

2. Reglas completas de nomenclatura de modelos y ejemplos de pedidos

  1. Ejemplos de modelos típicos: RSQB20-15, RSDQL32-20

  2. Ejemplos de pedidos estándar

     • Modelo estándar de anillo no magnético: RSQB20-15 (sin anillo magnético, montaje mediante orificio pasante, diámetro interior φ20, carrera de 15 mm, extremo de varilla redonda estándar)

     • Modelo de amortiguador hidráulico de anillo magnético: RSDQL32-20 (Anillo magnético incorporado, montaje mediante orificio pasante, diámetro interior φ32, carrera de 20 mm, extremo de tope tipo palanca)

3. Parámetros técnicos generales (20 ℃, condición estándar de 0,5 MPa)

  3.1 Especificaciones básicas

     • Modo de operación: Doble efecto, retorno por resorte, doble efecto, simple efecto (extensión por resorte)

     • Rango de presión de trabajo: 0,05~1,0MPa; Presión de prueba: 1,5 MPa

     • Temperatura ambiente: -10 ℃ ~ 70 ℃ (sin interruptor); -10 ℃ ~ 60 ℃ (con interruptor)

     • Velocidad de funcionamiento del pistón: 50~500 mm/s

     • Modo de búfer: Tope de goma estándar; Tipos de palanca equipados con amortiguador hidráulico incorporado

     • Modo de lubricación: Funcionamiento sin aceite

  3.2 Combinación de diámetro y carrera estándar

3.3 Fuerza de parada teórica (Unidad: N @0,5 MPa, doble acción)

3.4 Peso del producto (Unidad: kg a carrera de 20 mm, serie RSQ)

4. Tipos de extremos de varilla y escenarios aplicables

5. Escenarios de aplicación típicos

     • Detención de la línea de montaje: Aplicado a la parada de pallets, posicionamiento de estaciones y anti-desplazamiento para líneas de ensamblaje de electrónica y electrodomésticos. El diseño de altura fija combina perfectamente con los diseños de líneas transportadoras estándar.

     • Limitación de la línea transportadora: Adecuado para detener piezas de trabajo en transportadores de cinta y rodillos, posicionamiento de estaciones de transferencia y bloqueo de líneas divergentes/fusionadas. Múltiples opciones de extremos de varilla se adaptan a varios grados de carga.

     • Estaciones de procesamiento automatizadas: Ideal para limitar la carga/descarga de máquinas herramienta, posicionar máquinas empacadoras y detener estaciones de inspección, brindando una operación cíclica estable y antiinterferencias.

     • Escenarios de parada de servicio pesado: Se utiliza para detener paletas pesadas y tableros de herramientas, y posicionar estaciones de soldadura. El tipo de palanca de amortiguación hidráulica resiste eficazmente fuertes impactos y vibraciones de alta frecuencia.

6. Guía de selección rápida de 3 pasos

  1. Selección del tamaño del orificio: Seleccione el diámetro interior según la carga de parada real. Siga la regla: fuerza de frenado teórica ≥ carga real × factor de seguridad 2. φ16~φ20 para carga ligera, φ32 para carga media, φ40~φ50 para carga pesada.

  2. Selección de trazo: La carrera estándar varía de 10 mm a 30 mm. Reserve un margen de carrera adicional de 5 a 10 mm según la altura de la pieza de trabajo para evitar interferencias mecánicas.

  3. Selección del extremo de la varilla

￮ Carga ligera y baja velocidad: elija el tipo de varilla redonda o de corte en bisel

￮ Alta velocidad y carga ligera: elija el tipo de rodillo

￮ Carga pesada e impacto de alta frecuencia: elija el tipo de palanca de amortiguación hidráulica (B/C/D/E)

Resumen de una oración

     Los cilindros de tope de altura fija de la serie SOLH RSQ cuentan con una estructura de montaje fija rígida, diversas opciones de extremo de varilla, instalación de interruptor en 4 lados y un rendimiento de larga duración sin aceite, lo que proporciona soluciones de tope estándar rentables, estables y resistentes a impactos para diversas estaciones de procesamiento y transportadores automatizados.
