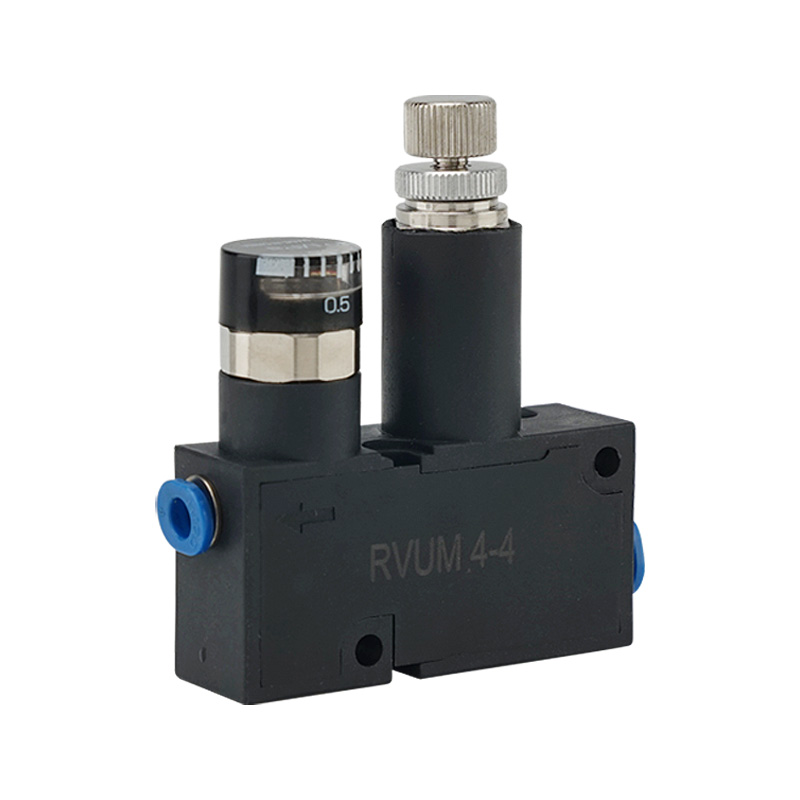

Mini válvula reguladora de presión serie RVUM | Válvula reductora de presión de aire de pistón de acción directa compacta con conexión de un toque

Marca: SOLH de Richge Technology | Regulador de presión neumático de precisión ultracompacto

1. Descripción general del producto

     La serie SOLH RVUM es unaVálvula reguladora de presión micro tipo pistón de acción directa ultracompacta, desarrollado especialmente para circuitos neumáticos en miniatura con espacio limitado. Admite estructuras de tipo alivio (estándar) y sin alivio, y presenta opciones flexibles de conexión recta/en codo, conexiones instantáneas integradas y regulación de presión de precisión de 0,1 a 0,8 MPa. Con un diseño liviano ultrapequeño, métodos de montaje diversificados y salida de presión estable, se aplica ampliamente en escenarios de precisión de flujo pequeño, como dispensación, adsorción al vacío y microsoplado de aire, y sirve como la solución estabilizadora de presión óptima para equipos automatizados miniaturizados.

2. Posicionamiento central y principio de funcionamiento

     • Diseño Estructural: Adopta una estructura de pistón de acción directa de alta precisión, disponible en dos versiones: tipo con alivio estándar y tipo sin alivio opcional, que satisface diversas demandas de regulación de presión del circuito.

     • Estabilización de presión de precisión: La presión de entrada máxima alcanza los 0,9 MPa, con una presión de salida ajustable estable que oscila entre 0,1 MPa y 0,8 MPa. El diseño de tipo alivio expulsa automáticamente el aire sobrepresión para mantener constante la presión aguas abajo.

     • Medio aplicable: Aire comprimido puro, que admite el funcionamiento de lubricación sin aceite y se adapta completamente a entornos de trabajo neumáticos limpios y de precisión.

3. Características excepcionales del producto

  3.1 Cuerpo ultracompacto y liviano

     Todo el cuerpo de la válvula adopta un diseño integrado miniaturizado con un espacio de ocupación extremadamente pequeño. Es perfectamente adecuado para la instalación integrada de equipos, montaje en panel y disposición de espacios de plantilla estrechos, logrando una optimización de la ocupación de espacio cero para sistemas neumáticos en miniatura.

  3.2 Tubería flexible con conexión instantánea

     Tanto los puertos IN como OUT admiten la conmutación libre de tipos rectos y acodados. Compatible con tubos neumáticos métricos φ4/φ6 e imperiales 5/32"/1/4". La instalación de complementos sin herramientas mejora en gran medida la eficiencia de las modificaciones y las tuberías en el sitio con una gran compatibilidad.

  3.3 Regulación de presión estable de alta precisión

     El manómetro profesional de 0–0,8 MPa está equipado con una precisión de regulación de ±5 % FS. Ofrece una salida de presión ultraestable para escenarios de precisión de flujo pequeño, como dispensación automática, adsorción de vacío de piezas de trabajo, microsoplado de aire y control de posicionamiento, evitando de manera efectiva las fluctuaciones de presión que afectan la precisión del producto.

  3.4 Métodos de montaje diversificados

     Admite instalación directa independiente e instalación en grupo integrado con soporte. Puede adaptarse de manera flexible a diversos requisitos de diseño de equipos, logrando una regulación de presión independiente de un solo punto y un control de presión centralizado integrado de múltiples bucles.

  3.5 Rendimiento duradero y confiable

     El cuerpo de la válvula está hecho de aleación de aluminio de alta resistencia y material de resina, con excelente resistencia a la corrosión y estabilidad estructural. La temperatura de trabajo oscila entre 0 ℃ y 60 ℃ (ambiente sin congelación), lo que garantiza un funcionamiento estable de ciclo largo en escenarios de producción industrial.

4. Especificaciones técnicas generales

5. Reglas de codificación de modelos y ejemplos de selección

  5.1 Definición completa del modelo

     Formato de modelo estándar: RVUM - [Especificación del tubo] - [Especificación del tubo] - [Sufijo]

     • RVUM: Código de serie para mini regulador de presión de tipo pistón ultracompacto

     • Código de especificación del tubo: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Sufijo A: Equipado con manómetro de precisión

 5.2 Casos de aplicación de modelos comunes

     • RVUM6-6: Modelo básico con entrada recta φ6 + salida recta φ6, para circuitos neumáticos miniatura convencionales

     • RVUM6-6-A: Entrada y salida rectas φ6 con manómetro incorporado, que permite una regulación visual de la presión

     • RVUM4-6: Entrada recta φ4 + salida en codo φ6, modelo asimétrico de pequeño calibre para espacios estrechos y tuberías de microflujo

6. Escenarios de aplicación típicos

     • Equipos y plantillas de microautomatización: Ampliamente utilizado en equipos electrónicos 3C, dispositivos médicos, pequeños brazos robóticos y accesorios de herramientas de precisión.

     • Control de precisión de flujo pequeño: Profesional para dispensación automática, adsorción de piezas de trabajo al vacío, limpieza con microsoplado de aire y control preciso de la presión de posicionamiento.

     • Sistema integrado compacto: Ideal para instalación integrada de equipos, montaje integrado en paneles y sistemas neumáticos integrados de clústeres de bucles múltiples.

     • Circuito trasero de la válvula solenoide: Instalado directamente aguas abajo de las válvulas solenoides para una reducción de la presión secundaria y una salida de presión estable, eliminando la fluctuación de la presión del aire.

7. Guía de selección y comparación de series de productos

Resumen de una oración

     El mini regulador de presión de la serie SOLH RVUM integra un tamaño ultracompacto, tuberías flexibles de un solo toque y regulación de presión de precisión de 0,1 a 0,8 MPa, siendo la solución estabilizadora de presión de alta estabilidad más adecuada para circuitos microneumáticos con espacio limitado y equipos automatizados de precisión de flujo pequeño.
