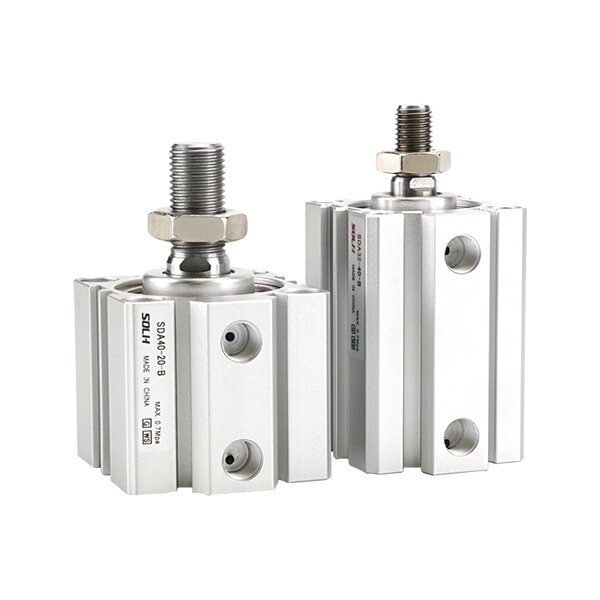

Cilindro neumático compacto ultrafino serie SDA

Marca: SOLH de Richge Technology

Descripción general del producto

     Cilindro compacto ultrafino cuadrado serie SOLH SDA, actuador compacto económico clásico. La longitud del cuerpo es solo 1/2 ~ 1/3 del cilindro de tirante estándar. Dimensión de montaje intercambiable con las series Airtac ACQ y SMC CQ2. Adecuado para empuje, sujeción y posicionamiento de carrera corta en espacios de instalación limitados, ampliamente utilizado en automatización 3C, maquinaria de embalaje y equipos de fijación.

Estructura y características principales

     -- Cuerpo de aluminio cuadrado ultrafino, admite instalación integrada para ahorrar espacio;

     -- Cilindro anodizado duro, vástago de pistón cromado, resistente al desgaste y anticorrosión;

     -- Variantes completas: doble efecto, retorno por resorte simple, vástago doble, carrera ajustable, versión equipada con imán;

     -- Parachoques de goma incorporados en ambos extremos para absorción de impactos y reducción de ruido;

     -- Sello bidireccional de baja fricción con almacenamiento de grasa, larga vida útil sin aceite;

     -- Ranuras de sensor circundantes para una instalación flexible de detectores magnéticos magnéticos.

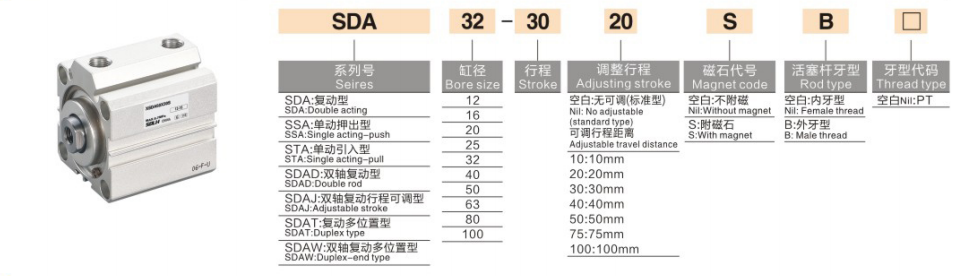

Regla de codificación del modelo

   1. Ejemplo: SDA20-50-S-B

     -- SDA: nombre de la serie; SSA=extensión del resorte; STA=retracción del resorte; SDAD=vara gemela; SDAJ=carrera ajustable

     -- 20: Tamaño del orificio: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Longitud de carrera 5~200 mm

     -- -S: Anillo magnético incorporado

     -- -B: Vástago del pistón con rosca externa; en blanco = hilo interno

Especificaciones técnicas

Fuerza teórica de empuje y tracción a 0,5 MPa (varilla única)

Resumen de una oración

     Cilindro neumático compacto ultradelgado económico SOLH SDA con abundantes variantes, intercambiable con ACQ y CQ2, actuador de carrera corta ideal y económico para aplicaciones de sujeción y empuje automáticas que ahorran espacio.
