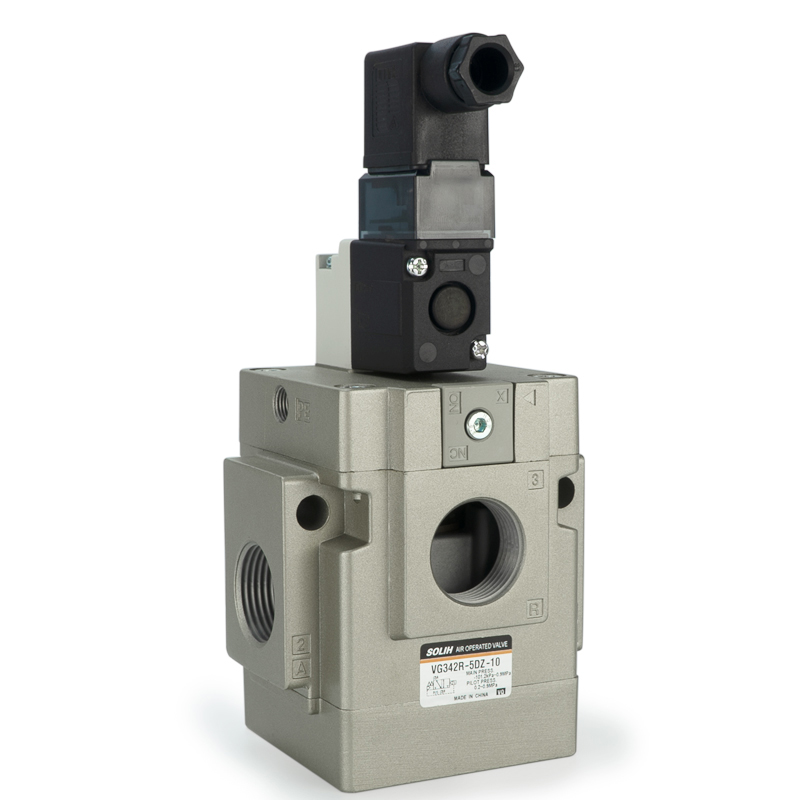

Válvula solenoide de asiento accionada por piloto de 3 vías serie VG342 | Válvula de control neumática y de vacío de alto flujo

Marca: SOLH de Richge Technology | Válvula solenoide neumática de 3 puertos, alto flujo y baja potencia

1. Descripción general del producto

     La serie SOLH VG342 es unaVálvula solenoide tipo asiento accionada por piloto de 3 vías de alto flujo, diseñado profesionalmente para el control de aire, vacío y fluidos de baja presión en sistemas neumáticos estándar. Con sellado de elastómero, funcionamiento sin lubricación, consumo de energía ultrabajo y amplia adaptabilidad de presión, admite conmutación flexible entre modos normalmente cerrado (NC), normalmente abierto (NO) y piloto externo mediante un simple reemplazo de la cubierta. Con gran capacidad de flujo, respuesta rápida y rendimiento de ciclo de alta frecuencia, sirve como válvula de control de núcleo universal y eficiente para sistemas de vacío, actuadores neumáticos de gran diámetro y equipos neumáticos con colectores de circuitos múltiples.

2. Características principales del producto

     • Estructura de asiento profesional y sellado confiable: Adopta un diseño de asiento accionado por piloto de 3 puertos con una estructura de sellado de elastómero de alta elasticidad, lo que garantiza cero fugas, un corte hermético y un funcionamiento cíclico estable a largo plazo.

     • Amplia adaptabilidad a presión y medio: Adecuado para entornos de aire comprimido y vacío. El modo piloto interno admite 0,2 ~ 0,9 MPa, mientras que el modo piloto externo cubrevacío total -101,2 kPa a 0,9 MPa, adaptándose a diversas condiciones de trabajo de baja presión y vacío.

     • Sin lubricación y de bajo mantenimiento: El diseño estructural interno optimizado elimina la necesidad de lubricación con aceite, reduciendo los costos de mantenimiento diario y evitando la contaminación del medio, adecuado para escenarios industriales limpios.

     • Modos duales de consumo de energía y ahorro de energía: La potencia CC estándar es de solo 4 W; Los tipos energizados de baja potencia y de largo plazo logranConsumo de energía ultrabajo de 1,8 W, reduciendo efectivamente el consumo de energía de funcionamiento del equipo.

     • Rendimiento superior de flujo grande: El valor C del flujo efectivo máximo alcanza los 38 dm³/(s·bar) y el valor Cv hasta 9,8. Admite múltiples especificaciones de calibre con un área seccional efectiva de hasta 210 mm², lo que satisface las demandas de ventilación rápida de alto flujo de componentes neumáticos de gran tamaño.

     • Conmutación funcional flexible: La función de la válvula se puede convertir libremente entre los modos NC (normalmente cerrado), NO (normalmente abierto) y piloto externo solo reemplazando la cubierta superior, logrando el uso múltiple de una válvula y reduciendo los costos de inventario del modelo.

     • Aplicación multifuncional: Se puede utilizar como válvula de control de apertura y cierre convencional, así como válvula de selección y válvula de distribución bajo configuración de piloto externo, con una compatibilidad de escena extremadamente alta.

3. Especificaciones técnicas completas

4. Especificaciones eléctricas

 4.1 Tensión nominal

     • Voltaje CA: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Voltaje CC: 12V, 24V

  4.2 Consumo de energía

     • CC estándar: 4W

     • Baja potencia (tipo Y): 1,8W

     • Energizado a largo plazo (Tipo E): 1,8W

     • C.A.: Arranque 12,7 VA / Mantenimiento 7,6 VA

  4.3 Método de cableado

     • Tipo G: Cableado de salida directa

     • Tipo D: Tipo enchufe DIN (opcional con luz indicadora / protección contra sobretensión)

5. Interpretación y reglas de codificación de modelos

  Ejemplo de modelo típico: VG342-04G-1A

     • VG342: Código de serie para válvula solenoide de asiento accionada por piloto de alto flujo de 3 vías

     • Código de tamaño de puerto: 04=1/2", 06=3/4", 10=1"

     • Tipo de cableado: G=Salida directa, D=Toma DIN

     • Código de voltaje: 1=100 VCA, 4=220 VCA, 6=24 VCC

     • Modo de circuito: A=Normalmente cerrado (NC), B=Normalmente abierto (NO), R=Piloto externo

6. Escenarios de aplicación típicos

     • Control del sistema de vacío: Perfecto para ventosas de vacío, generadores de vacío y circuitos automatizados de retención y liberación de vacío.

     • Actuadores neumáticos de gran caudal: Combinados con cilindros de gran diámetro y pinzas neumáticas para lograr una acción neumática rápida y potente.

     • Circuitos de fluidos de baja y micropresión: Control estable para sistemas de transporte de fluidos neumáticos y de micropresión a baja presión.

     • Sistema de válvula múltiple: Se utiliza como válvula de control principal y válvula de selección/distribución para sistemas neumáticos integrados de circuitos múltiples.

     • Equipos de ahorro de energía de alta frecuencia: Adecuado para equipos automatizados que requieren acciones de encendido y apagado frecuentes y una operación de ahorro de energía energizada a largo plazo.

Resumen de una oración

     La electroválvula pilotada de 3 vías serie SOLH VG342 integragran flujo, compatibilidad con vacío, bajo consumo de energía y funciones conmutables multimodo, siendo una válvula de control de núcleo versátil, de alto rendimiento y ahorro de energía para sistemas de vacío, circuitos neumáticos de gran caudal y equipos automatizados de alta frecuencia.
