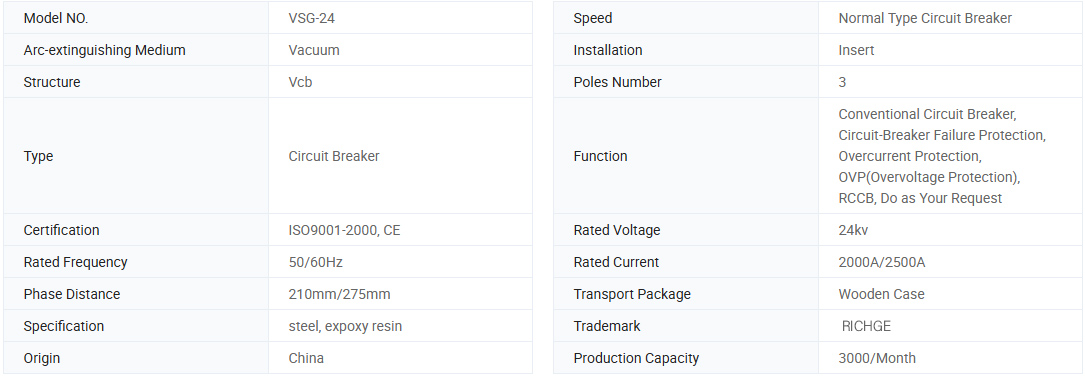

VSG-24 Circuito de circuito de interiores VSG-24 Tipo de polo VCB 24 kV de 24 kV
Estos principios hoy en día más que nunca forman la base de nuestro éxito como un negocio mediano de tamaño mediano internacionalmente para el gabinete de distribución de subestaciones de transformador, aparterruptores de gabinete de bajo voltaje, ransformador trifásico. Obtendrá nuestra respuesta profesional dentro de las 8 horas. Confía en nosotros, nunca te desanimarás. Servimos a la sociedad y a los usuarios con la idea del desarrollo de la industrialización. Desde nuestro establecimiento, hemos establecido relaciones cooperativas a largo plazo con muchas empresas con productos de alta calidad, precios razonables y excelentes servicios.

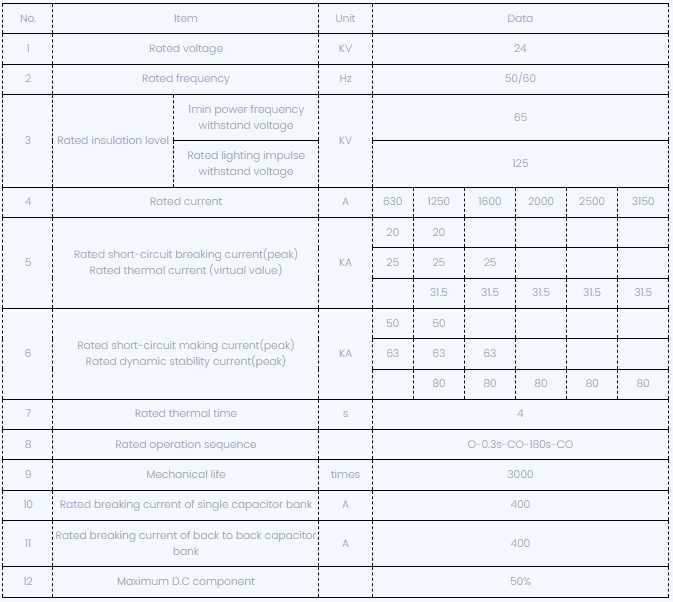

La serie VSG-24 de interruptores de circuito de vacío de alto voltaje interior con postes embebidos es tres fase A.C 50Hz Equipos de distribución de potencia interior con el voltaje nominal de 24 kV. Se utiliza para proteger y controlar los equipos eléctricos en los campos de la industria de la industria y la empresa, las plantas de energía y la subestación.
El circuito conductor principal de este tipo de circuito de vacío utiliza un poste integrado, combinado con organización modular y mango de almacenamiento de energía integrado. El diseño general es razonable, perfectamente con brevedad y realmente se da cuenta del mayor mantenimiento y la vida mecánica y eléctrica más larga.

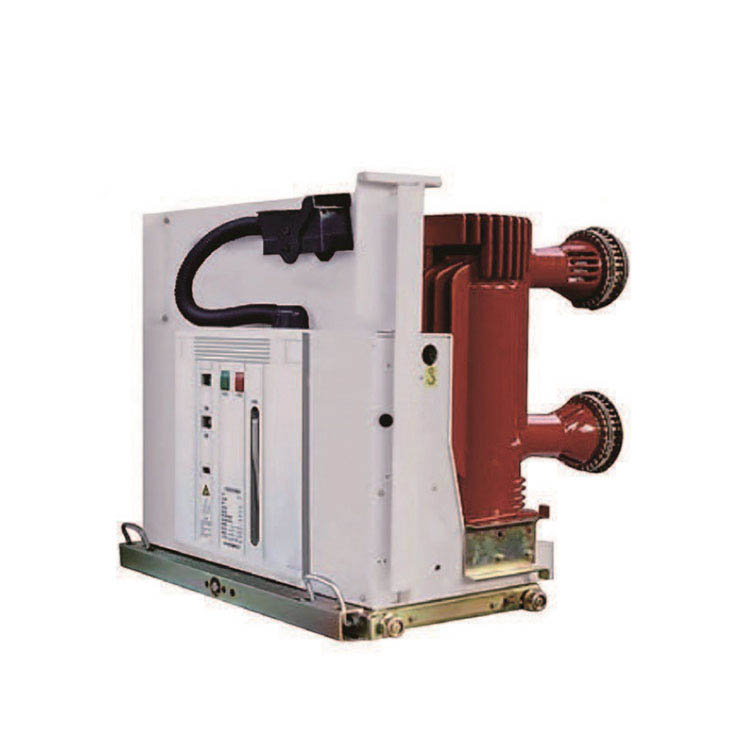

Disyuntor de vacío retirable en interiores

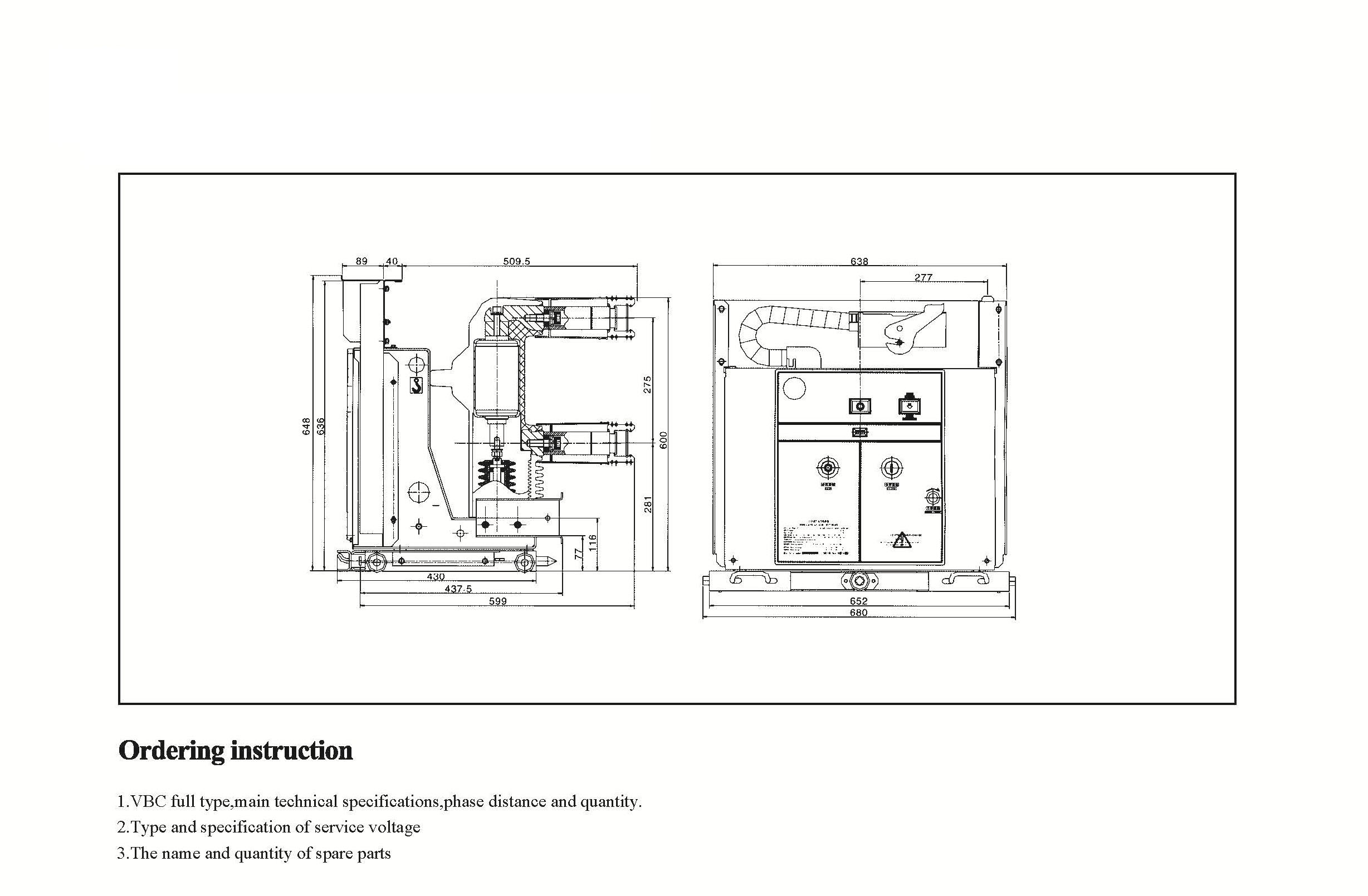

Los interruptores de circuito de vacío retirable interior son adecuados para sistemas de energía de CA trifásicos con voltajes nominal de hasta 12 ~ 24kV y frecuencia 50/60Hz. Son ampliamente utilizados en centrales eléctricas, subestaciones, petroquímicos, metalurgia, fabricación y otras industrias, aeropuertos, áreas residenciales, etc. Controle y protejan los equipos eléctricos, especialmente para ocasiones que deben operarse con poca frecuencia a corriente de cortocircuito multicircuito o corriente múltiple. Se puede instalar en la tabla de interruptores de aire interior aislada como el tipo Kyn28 o AMS.
El disyuntor está hecho de tecnología APG madura. La aplicación del tampón terminal VD4 asegura que el terminal interior sea más confiable en cualquier entorno operativo. VD4 puede cumplir completamente con los requisitos de GB, DL, IEC, DIN, VDE y los estándares de otros países industriales avanzados.
El interruptor de circuito de vacío consta principalmente de tres partes: cámara de extinción de arco al vacío, mecanismo de operación, soporte y otros componentes.
1. Cámara de extinción de arco al vacío
Según los diferentes tipos de interruptores, hay cámaras de extinción de arco de vacío de cerámica con pantallas externas, pequeñas cámaras de extinción de arco de vacío con campos magnéticos longitudinales en forma de taza sellada intermedia y cámaras de arco de burbujas de vidrio sellado interno. La estructura básica es la siguiente:
1) Cáscara de aislamiento hermético: el sistema de aislamiento hermético compuesto por un cilindro de aislamiento hermético de cerámica, vidrio o vidrio microcristalino, una cubierta final móvil, una cubierta final fija y una tubería corrugada de acero inoxidable es un contenedor sellado al vacío. Para garantizar la atracción, además de los estrictos procedimientos operativos en el tipo de sellado, el material en sí también debe tener una pequeña transpiración y liberación de gas interno.
2) Sistema conductor: se compone de una varilla conductora fija, una superficie de arco de funcionamiento fija, un contacto fijo, un contacto móvil, una superficie de arco en movimiento y una varilla conductora en movimiento. La estructura de contacto se puede dividir aproximadamente en tres tipos: contacto cilíndrico, superficie curva de ranura de contacto magnético transversal con forma de espiral y contacto longitudinal de campo magnético. En la actualidad, este tipo de cámara de extinción de arco adopta la tecnología de campo magnético longitudinal, que tiene una capacidad de extinción de arco fuerte y estable.
3) Sistema de blindaje: la cubierta de blindaje es un componente indispensable en la cámara de extinción de arco de vacío, y hay varios tipos de cubierta de blindaje, como la cubierta principal de blindaje que rodea el punto de contacto, la cubierta de blindaje de tubería corrugada y la cubierta de blindaje de igualación de voltaje. La función de la cubierta de blindaje principal es la siguiente: ① para evitar que los productos salpiquen en la pared interna de la carcasa de aislamiento durante el proceso de arco, reduciendo así la resistencia de aislamiento de la carcasa. ② Mejorar la uniformidad de la distribución del campo eléctrico en la cámara de extinción de arco es beneficioso para reducir la fuerza del campo local y promover la miniaturización de la cámara de arco de vacío que extingue los productos de arco de condensación y absorber cierta energía de arco es beneficioso para la recuperación de la resistencia dieléctrica de la brecha de arco.
2. Mecanismo operativo
Según los diferentes tipos de interruptores de circuitos, se utilizan diferentes mecanismos operativos. Los mecanismos operativos comunes incluyen el mecanismo de operación de resorte (VS1), el mecanismo de operación del imán permanente y el mecanismo de operación de combinación (VBD).
Otras partes: vehículos de chasis, soportes de aislamiento, aisladores, etc.
¿Cuáles son las características de los disyuntores de vacío?
(1) capacidad de ruptura fuerte, hasta 50ka; Después de la fractura, el medio entre las grietas se recupera rápidamente y no hay necesidad de reemplazar el medio.
(2) La distancia de apertura de contacto es pequeña. La distancia de ruptura de contacto del interruptor de vacío de 10 kV es de solo unos 10 mm. El poder operativo requerido es pequeño, la acción es rápida, el mecanismo operativo se puede simplificar y la vida útil se puede extender. En general, el mantenimiento no es necesario durante unos 20 años.
(3) Tiempo de extinción de arco corto, bajo voltaje de arco, baja energía de arco, baja pérdida de contacto e interrupciones múltiples.
(4) La barra de guía móvil tiene una pequeña inercia y es adecuada para operación frecuente.
(5) Al operar el interruptor, el ruido de acción es bajo, lo que lo hace adecuado para uso urbano.
(6) Los medios de extinción o aislamiento de arco no usan aceite, y no hay peligro de incendio o explosión.
(7) El cabezal de contacto es una estructura completamente sellada, que no reducirá su rendimiento debido a la influencia de la humedad, el polvo y los gases nocivos. Operación confiable y rendimiento de encendido-apagado estable. Como componente independiente, la cámara de extinción de ARC es fácil de instalar y depurar.
(8) Durante la vida útil del interruptor de vacío, la parte de contacto no requiere mantenimiento e inspección. Incluso si se llevan a cabo el mantenimiento y la inspección, el tiempo requerido es muy corto.
(9) El arco se extingue en un recipiente cerrado, y el arco y el gas caliente no están expuestos.
(10) Equipado con múltiples funciones de reinicio, adecuadas para las necesidades de aplicación de las redes de distribución
Ventaja:
 |
a) Temperatura del aire: temperatura más alta: +40ºC; Temperatura más baja: -25ºC
b) Humedad: la humedad promedio mensual es del 95%; La humedad promedio diaria es del 90%.
c) Altitud: Altura máxima de instalación: 2500m
d) Obviamente no hay aire ambiente contaminado por gases corrosivos y combustibles, vapor, etc.
P: ¿Podría tener precios de sus productos?
A: Bienvenido. No dude en enviarnos una consulta aquí. Le responderemos dentro de las 24 horas.
P: ¿Puedo obtener una muestra antes del pedido a granel?
R: Sí, damos la bienvenida al orden de muestra para probar y verificar la calidad. Las muestras mezclas son aceptables.
P: ¿Podemos imprimir nuestro logotipo/ nombre de la empresa en productos?
R: Sí, por supuesto, aceptamos OEM, luego necesitamos que nos brinde autorización de marca
P: ¿Acepta la personalización del producto?
R: Sí, por supuesto, proporcione dibujos o parámetros específicos, lo cotizaremos después de la evaluación
P: ¿Cuál es el tiempo de entrega?
R: El tiempo de entrega depende de las cantidades ordenadas, generalmente dentro de los 7-20 días después de recibir el pago.
P: ¿Cuáles son sus términos comerciales?
R: Aceptamos EXW, FOB, CIF, FCA, etc.
P: ¿Cuál es su método de pago?
R: Aceptamos T/T, Western Union, PayPal, Irrevocable L/C a la vista, etc.
P: ¿Inspecciona los productos terminados?
R: Sí, cada paso de producción y productos terminados será inspección por el Departamento de QC antes de enviar. Y proporcionaremos informes de inspección de bienes para su referencia antes del envío
P: ¿Cómo resolver los problemas de calidad después de las ventas?
R: Tome fotos de los problemas de calidad y envíenos para nuestra verificación y confirmación, haremos una solución satisfecha para usted dentro de los 3 días.
