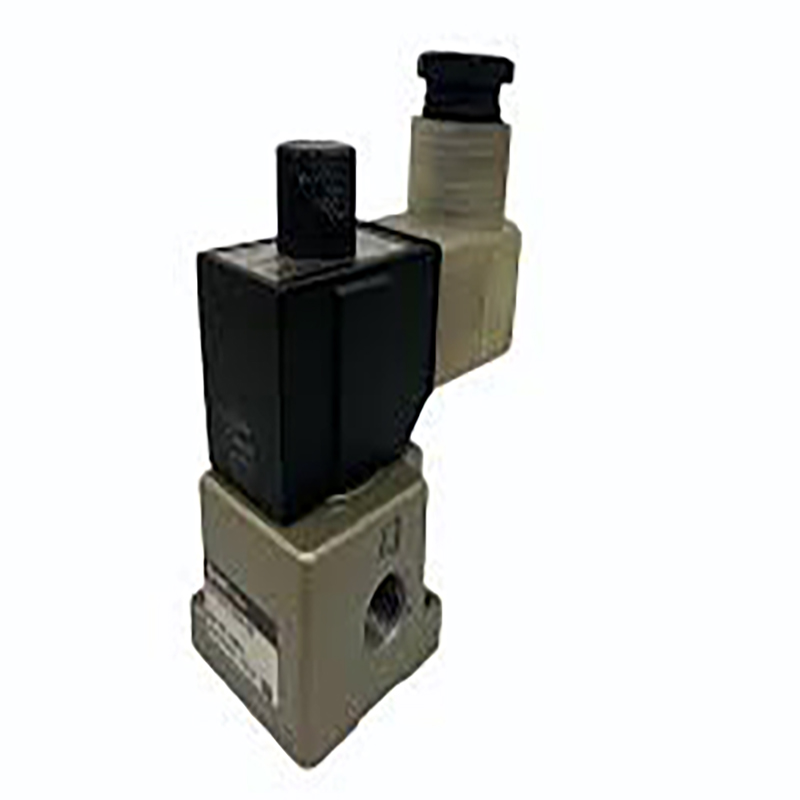

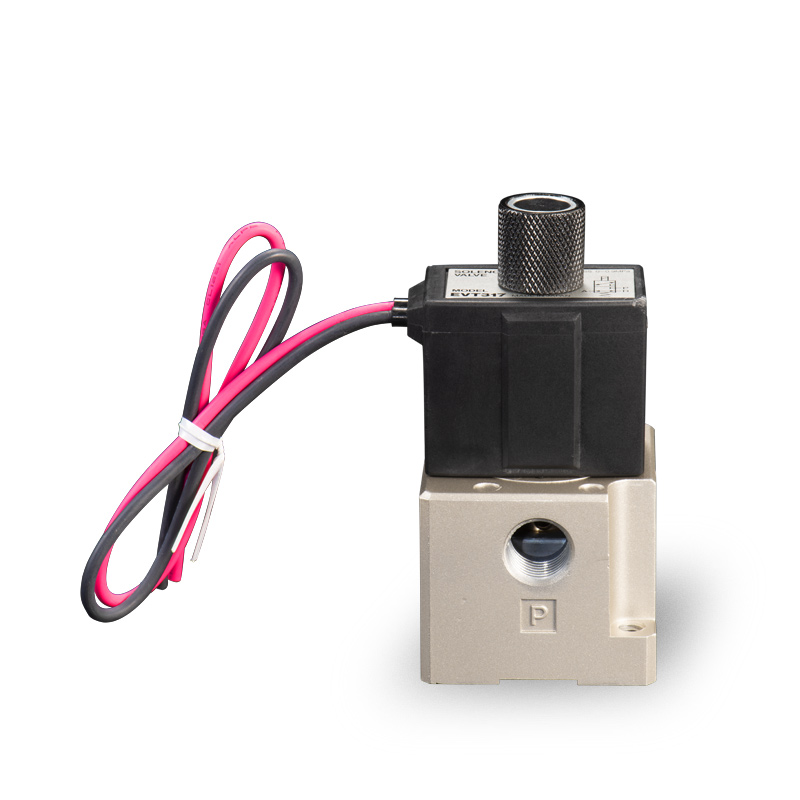

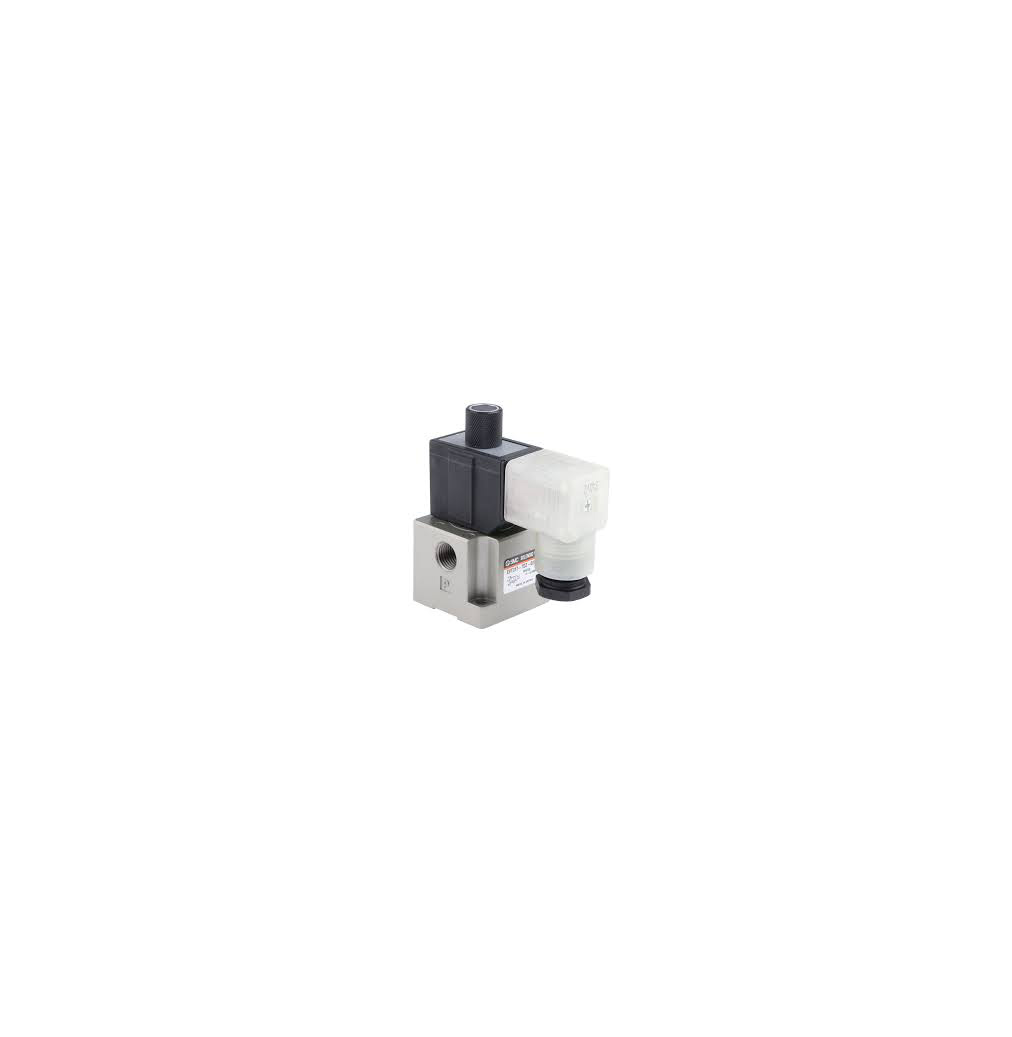

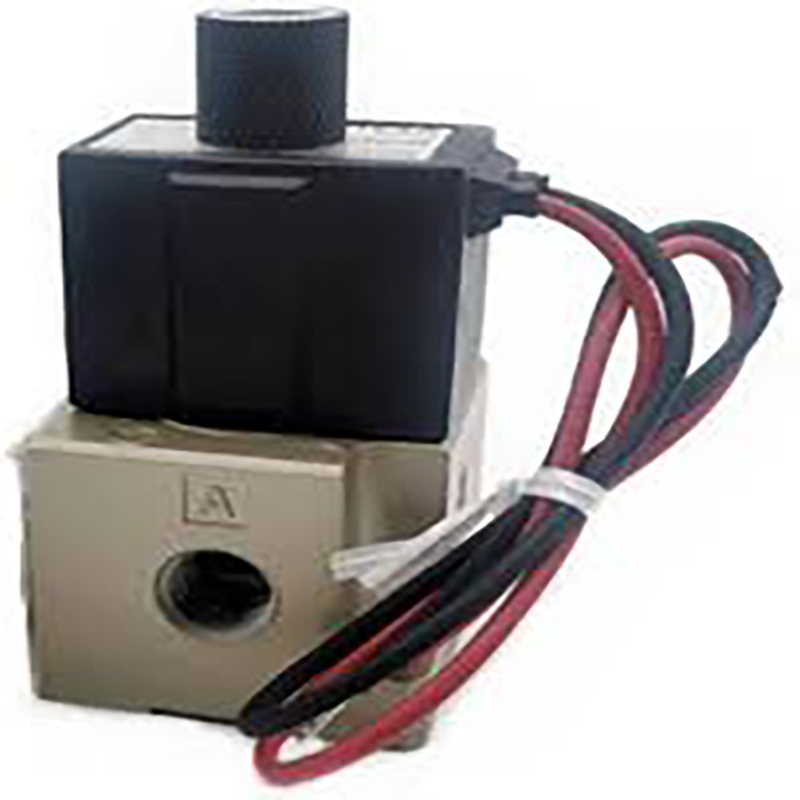

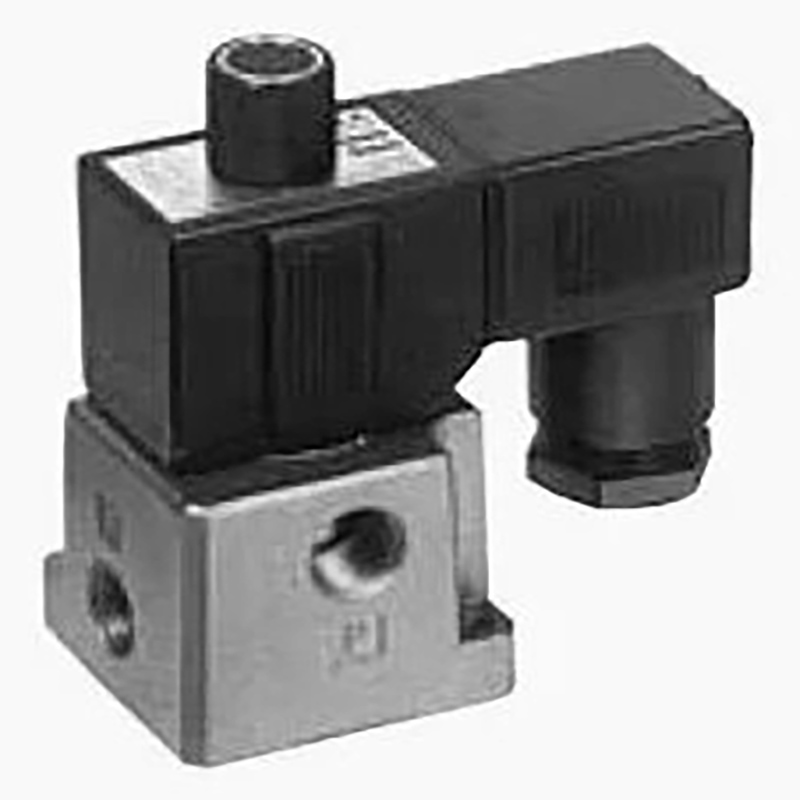

Válvula solenoide de 3 vías serie VT317 – Tipo de asiento de acción directa

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     La serie VT317 es una válvula solenoide de asiento de acción directa de 3 puertos con estructura de sellado elástica según el estándar SOLH. Desarrollado para circuitos de aire comprimido y gas inerte, realiza el control de encendido y apagado, conmutación y escape del circuito de aire. Esta válvula de conmutación general compacta de alto flujo, que admite el arranque sin presión y el funcionamiento tanto de presión positiva como de vacío, se adapta a las condiciones de trabajo de ciclo alto de diversos equipos automatizados.

Características clave principales

     --Construcción de asiento directo con arranque sin presión. No se requiere presión piloto mínima para la operación. Rendimiento estable en todo el rango de presión positiva de 0 a 0,9 MPa; La variante de vacío admite presiones de hasta -101,2 kPa, adaptable a entornos de trabajo de baja presión, vacío y presión media-alta.

     --6 funciones integradas en una válvula, conmutación de tuberías flexibles6 modos de trabajo conmutables que incluyen normalmente cerrado (NC), normalmente abierto (NO), divisor de flujo y válvula selectora. Una sola unidad satisface diversas demandas de circuitos neumáticos con una excelente flexibilidad de configuración.

     --Cuerpo compacto con capacidad de flujo superiorDimensión total mini: 45×89,5×45 mm; coeficiente de flujo C=2,6 dm³/(s·bar). Respuesta rápida dentro de ≤30 ms y frecuencia de conmutación máxima de hasta 10 Hz, perfectamente adecuada para conmutación de ruta aérea de alta velocidad.

     --Sello elástico y diseño sin lubricaciónLos componentes de sellado elásticos de primera calidad brindan una estanqueidad confiable y una vida útil prolongada. El funcionamiento sin lubricación mantiene los circuitos de gas limpios y ecológicos, al tiempo que reduce los gastos de mantenimiento de rutina.

 Anulación manual sin bloqueo incorporada para una fácil puesta en marcha El botón manual sin bloqueo estándar facilita la depuración en el sitio, la inspección del equipo y la conmutación manual de emergencia, simplificando los procedimientos de instalación y mantenimiento.

     --Montaje en colector y gran compatibilidadAdmite ensamblaje apilado de colectores y combina con sistemas de isla de válvulas estándar, ideal para control neumático centralizado y bucles integrados de válvulas múltiples.

Especificaciones técnicas completas

     --Diseño de puerto: 3 puertos

     --Estructura operativa: Tipo de válvula de retención de acción directa

     --Tipo de sello: Sello de goma elástica

     --Medio aplicable: aire comprimido, gas inerte

     --Presión de funcionamiento: 0–0,9 MPa; Modelo de vacío: -101,2 kPa ~ 0,1 MPa

     --Presión de prueba: 1,5 MPa

     --Temperatura ambiente: -10 ℃ ~ +50 ℃

     --Tiempo de respuesta: ≤ 30 ms

     --Frecuencia máxima de funcionamiento: 10 Hz

     --Requisito de lubricación: sin lubricación

     --Operación manual: anulación manual sin bloqueo

     --Tamaño de rosca del puerto: Rc 1/4 (02)

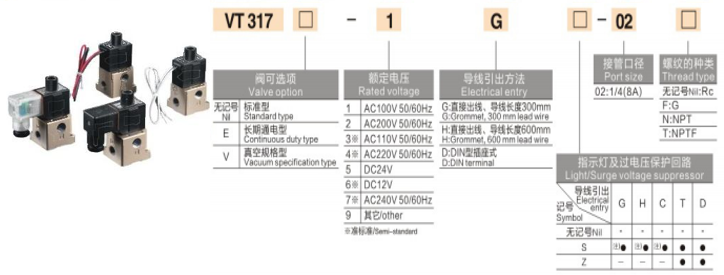

     --Voltaje de bobina opcional: DC12V / DC24V, AC110V / AC220V y voltajes personalizados

     --Clase de protección: Estructura a prueba de polvo4. Escenarios de aplicación típicos· Lazos de control neumáticos para líneas de montaje automatizadas, brazos robóticos y dispositivos de sujeción

     --Sistemas de soplado de aire, chorro de fluidos y adsorción al vacío.

     --Maquinaria de embalaje, impresión, textil, carpintería y procesamiento de alimentos.

     --Equipo que requiere arranque sin presión, compatibilidad con vacío, ciclos de alta frecuencia y espacio de instalación compacto

     --Islas de válvulas centralizadas y circuitos de control neumático integrados múltiples

Resumen de una oración

     La válvula solenoide de asiento de 3 puertos de acción directa SOLH VT317 presenta arranque sin presión, compatibilidad total con vacío, seis funciones conmutables, rendimiento compacto de alto flujo y operación sin mantenimiento, y sirve como una válvula universal rentable para el control de encendido y apagado de todos los circuitos neumáticos de automatización.
