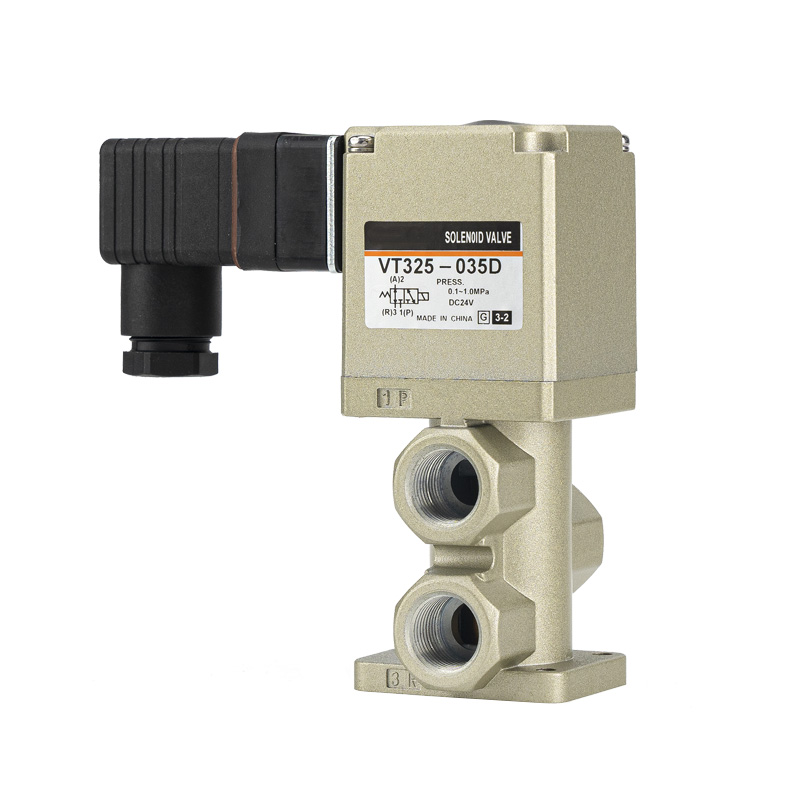

Válvula solenoide de 3 vías serie VT325 – Tipo de asiento de acción directa

Marca:SOLH de Richge Tecnología | Estándar SOLH

1. Posicionamiento del producto

     La serie SOLH VT325 es una válvula solenoide de 3 puertos de tipo disco de acción directa con sellado elástico completo. Diseñado para circuitos de aire comprimido y gas inerte, realiza encendido y apagado del circuito de aire, conmutación direccional y control de escape. El VT325, que admite un arranque sin presión y es compatible con condiciones de presión positiva y de vacío total, sirve como componente de conmutación neumática de alta frecuencia, estable y confiable para equipos de automatización industrial en general.

2. Funciones clave principales

--Estructura de asiento directo y arranque con presión cero

     No se requiere presión mínima de funcionamiento. Funciona de manera estable en un rango completo de presión positiva de 0 a 1,0 MPa. La versión de vacío admite presiones de trabajo de hasta -101,2 kPa, totalmente adaptable a escenarios de trabajo de baja presión, vacío y alta presión.

--Diseño multifunción 6 en 1 para tuberías universales

     Al cambiar los modos de conexión del puerto, una sola válvula realiza 6 modos funcionales, incluidos NC (normalmente cerrado), NO (normalmente abierto), división de flujo y selección de flujo. Cubre diversos requisitos de lógica neumática con excelente versatilidad y configuración flexible.

--Capacidad de flujo ultra alto y respuesta rápida

     Equipada con conductos de flujo internos optimizados, la válvula ofrece un gran coeficiente de flujo de C=6,1 dm³/(s·bar). Logra un tiempo de respuesta rápido ≤30 ms y admite una frecuencia de conmutación máxima de 5 Hz, lo que se adapta perfectamente a la conmutación neumática de alta velocidad y al control del suministro de aire de alto flujo.

--Sellado elástico y funcionamiento sin lubricación

     Adopta materiales de sellado elásticos de alta calidad para una excelente estanqueidad, rendimiento antienvejecimiento y una larga vida útil. El funcionamiento completamente libre de lubricación garantiza circuitos de gas limpios, respeto al medio ambiente y costes de mantenimiento diarios significativamente reducidos.

--Estructura compacta e instalación flexible

     El cuerpo mini y compacto ahorra espacio de instalación. Admite métodos de cableado de enchufe y salida de cable directo. Equipado con un botón de anulación manual sin bloqueo estándar para una cómoda depuración, inspección y conmutación manual de emergencia en el sitio.

--Montaje múltiple y gran compatibilidad

     Admite el montaje de colectores densos y la instalación de apilamiento. Dimensionalmente compatible con islas de válvulas industriales estándar, lo que lo hace ideal para sistemas modulares de control neumático centralizado y equipos integrados automatizados.

3. Especificaciones técnicas completas

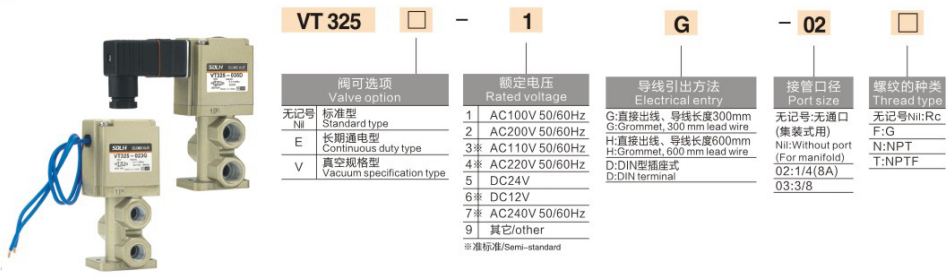

     --Configuración de puerto: solenoide único de 3 puertos y 2 posiciones

     --Tipo de operación: Tipo de válvula de retención de acción directa

     --Método de sellado: Sello de goma elástica de alto rendimiento

     --Fluido aplicable: aire comprimido, gas inerte

     --Presión de funcionamiento: 0–1,0 MPa; Tipo de vacío: -101,2 kPa ~ 0,1 MPa

     --Presión de prueba: 1,5 MPa

     --Rango de temperatura ambiente: 5 ℃ ~ 50 ℃

     --Tiempo de respuesta: ≤30 ms (probado a 0,5 MPa)

     --Frecuencia máxima de funcionamiento: 5 Hz

     --Lubricación: Diseño sin lubricación

     --Operación Manual: Tipo estándar sin bloqueo; tipo de bloqueo de herramientas opcional

     --Tamaño del puerto: Rc 1/4, Rc 3/8

     --Voltaje de la bobina: DC24V, AC110V, AC220V y opciones personalizables

4. Escenarios de aplicación típicos

     --Control neumático para líneas de producción automatizadas, brazos robóticos y dispositivos de sujeción.

     --Sistemas de soplado de polvo, chorro de fluido y adsorción al vacío y rotura de vacío

     --Maquinaria de procesamiento de embalaje, impresión, textiles y carpintería.

     --Equipos de automatización que requieren arranque sin presión, compatibilidad con vacío y conmutación de alta frecuencia

     --Islas de válvulas centralizadas y circuitos de control neumático modulares múltiples

Resumen de una oración

     La válvula solenoide de asiento de 3 puertos y acción directa SOLH VT325 presenta arranque sin presión, compatibilidad total con vacío, conmutación multifunción 6 en 1, capacidad de flujo ultra alto y rendimiento sin mantenimiento, lo que sirve como una solución universal de alto costo y rendimiento para conmutación neumática de alto flujo en sistemas de automatización industrial.
