Válvula de retención de conexión rápida serie AKH/AKB

Válvula de retención de conexión rápida serie SOLH AKH / AKB (tipo manguito)

Marca: SOLH de Richge Technology | Válvula unidireccional integrada + racor rápido

1. Descripción general del producto

  La serie AKH/AKB es un componente integrado que combinaválvula antirretorno + racor rápido, diseñado para prevenir el reflujo, mantener la presión y cortar el vacío en circuitos neumáticos. Tamaño compacto, instalación rápida y presión de apertura ultrabaja.

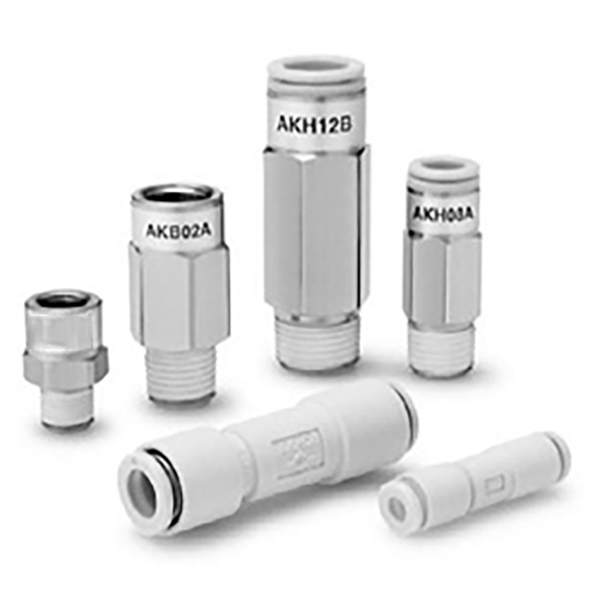

  Diferencia principal entre AKH y AKB

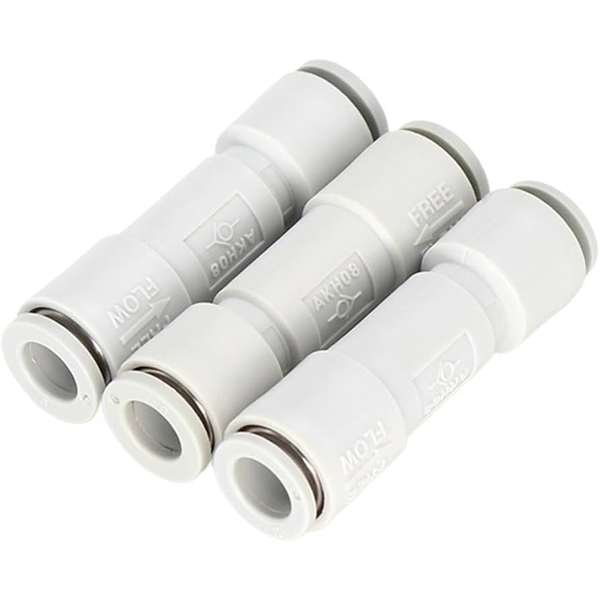

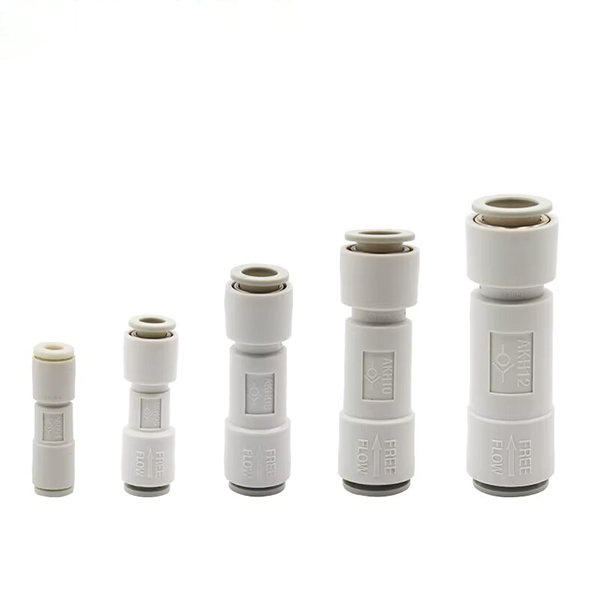

   AKH: Tipo manga recta con puerto de inserción doble, ambos lados para tubería de aire (Φ4 ~ Φ12).

   AKB: Una rosca macho + una rosca hembra tipo manguito, para antirreflujo entre puertos roscados

• AKB‑A: Dirección del flujo → Rosca macho → Rosca hembra

• AKB‑B: Dirección del flujo → Rosca hembra → Rosca macho

2. Funciones principales

  1. Presión de apertura ultrabaja:0,005 MPa (5 kPa), apto para sistemas de vacío (-100 kPa ~ 1 MPa)

  2. Alto caudal: gran área de sección transversal efectiva con baja resistencia al flujo

  3. Ajuste rápido a presión: Compatible con tubo de PU / nailon PA / nailon suave; "Clic" audible una vez que el tubo se bloquea en su lugar

     • Material: Cuerpo de válvula PBT/aleación de zinc; racor de latón niquelado; mordazas de agarre de acero inoxidable SUS304

     • Presión máxima de trabajo: 1,5 MPa

     • Temperatura de funcionamiento: -5 ℃ ~ +60 ℃ (sin condiciones de formación de hielo)

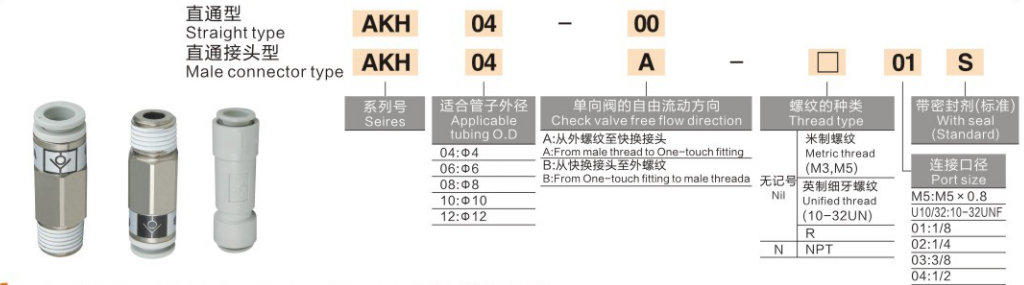

3. Definición y ejemplos del código modelo

 1. AKH (tipo de doble inserción)

      • AKH06‑00: Serie AKH, tubo Φ6, puertos de inserción dobles (-00 = sin rosca)

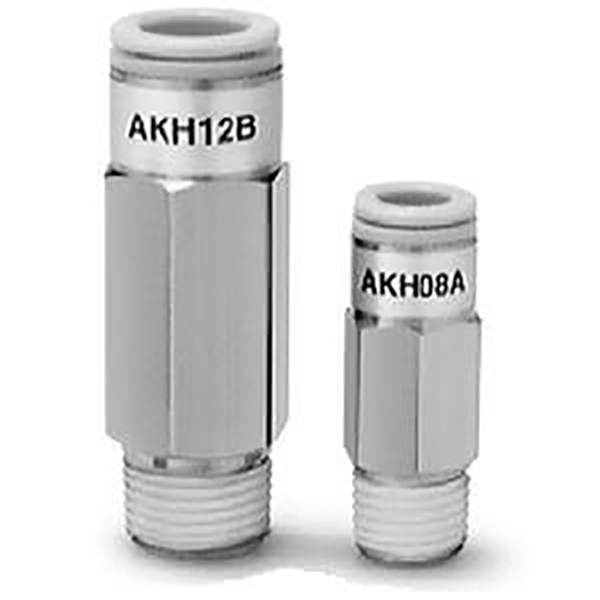

      • AKH08A‑02S: Serie AKH, tubo Φ8, rosca macho R1/4, sellador de roscas S preaplicado

  2. AKB (tipo manga roscada)

     • AKB02A‑02S: Serie AKB, rosca R1/4, dirección de flujo tipo A (macho → hembra), sellador de revestimiento previo S

4. Especificaciones estándar

 1. AKH – Válvula de retención de doble presión

  2. AKB – Válvula de retención con manguito roscado

5. Aplicaciones típicas

     • Mantenimiento de la presión del cilindro: evita que la carga se hunda o se desvíe

     •. Circuito de vacío: Evite fugas de vacío (ideal para presiones de apertura bajas)

     •. Bloqueo de bomba doble: protege la bomba de baja presión del flujo inverso de alta presión

     • Antirreflujo del circuito derivado: retención de presión independiente para múltiples actuadores

6. Comparación con otras válvulas de retención

     • AKH / AKB: Diseño integrado de encaje rápido / manga, montaje compacto y rápido, conexión directa de tubería

     • AK2000 / AK4000: Tipo de tubo roscado, mayor capacidad de flujo, sin puertos de inserción

     • AKP: Con alivio de presión residual, dedicado a circuitos neumáticos de seguridad
