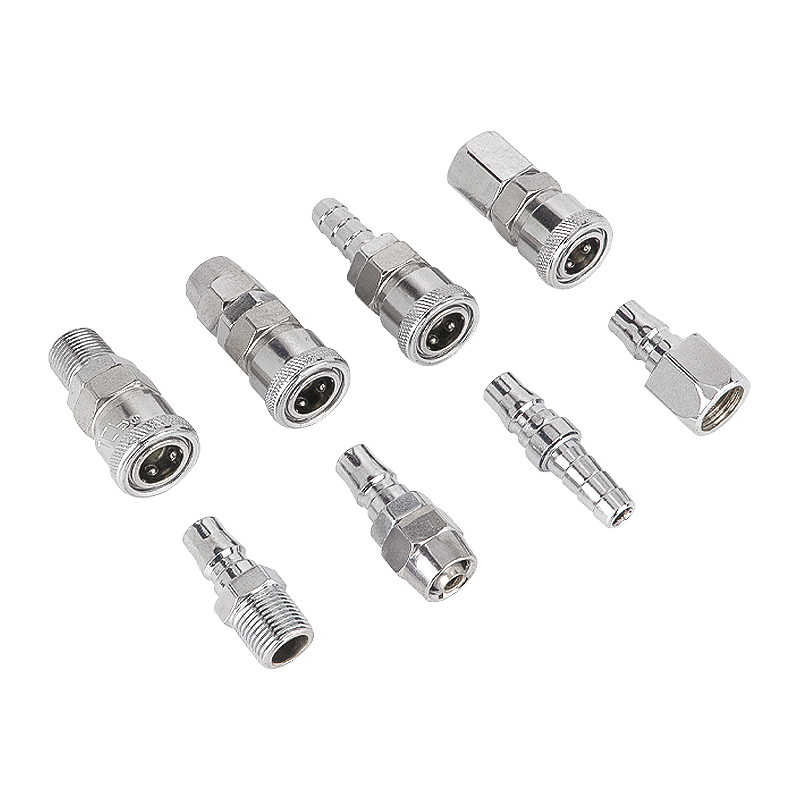

Acoplador rápido autoblocante tipo C

Acoplador rápido autoblocante tipo C | Accesorio de conexión rápida estilo C neumático

Marca: SOLH de Richge Technology | Acoplador rápido neumático universal tipo C, intercambiable con SMC y AirTAC

1. Descripción general del producto

     El acoplador rápido autoblocante tipo C es un accesorio autoblocante de bola de acero estándar ampliamente utilizado en la industria neumática. El resorte incorporado y la bola de acero realizan un bloqueo automático al insertarlo y se liberan deslizando la manga hacia atrás. No se requieren herramientas, operación con una sola mano. Consta de acoplador hembra (con manguito deslizante) y enchufe macho para montaje emparejado. Ampliamente aplicado en tuberías de aire comprimido, herramientas neumáticas y circuitos de suministro de aire automatizados, también combinado con generadores de vacío y sistemas de tuberías neumáticas completas.

2. Funciones principales

     • Estructura autoblocante de bolas de acero.: "Clic" audible cuando el enchufe macho está completamente insertado y bloqueado; no puede separarse bajo presión. Tire hacia atrás del manguito deslizante para desbloqueo y desconexión.

     • Anillos de sellado de NBR de doble capa: Excelente estanqueidad al aire, resistente al aire comprimido y al aceite lubricante menor, baja tasa de fuga de aire.

     • Material del cuerpo: Acero niquelado (versión estándar metálica) / plástico de alta tenacidad (opción ligera). Antióxido y resistente al desgaste para enchufar y tirar con frecuencia en el taller.

     • Gama de tamaño completo: PP (tubo hembra), PF (rosca hembra), PH (rosca macho); SP (tubo macho), SF (rosca hembra), SM (rosca macho).

     • Ruta de flujo suave, baja caída de presión. Compatible con manguera de PU y tubo de nailon. Interfaz estándar para intercambiabilidad universal entre marcas.

3. Definición del Código Modelo

  Ejemplo: PP20 = Acoplador hembra autoblocante tipo C para tubo de PU Φ5×8; SM30 = Tapón macho tipo C con rosca externa para tubería Φ6,5×10.

4. Especificaciones técnicas clave

5. Tabla de especificaciones de modelos comunes

6. Escenarios de aplicación

     • Tuberías de aire para compresores de aire, pistolas de aire comprimido, destornilladores neumáticos, amoladoras y otras herramientas manuales neumáticas

     • Distribución de fuente de aire en líneas de producción automatizadas, conexión de tubería de aire combinada con generadores de vacío

     • Mantenimiento de equipos, estación de trabajo neumática móvil, ocasiones que requieren montaje y desmontaje frecuente de tuberías.

7. Notas de operación

  1. Sólo para aire comprimido. No apto para fluidos hidráulicos de alta presión o medios corrosivos fuertes.

  2. Despresurice antes de enchufar o desenchufar. La desconexión forzada bajo presión puede dañar las bolas de acero y los anillos de sellado.

  3. Inspeccione periódicamente el desgaste de las juntas tóricas; reemplace los sellos inmediatamente si se produce una fuga de aire.

  4. Se recomienda cinta de PTFE para instalación roscada. No apriete demasiado para evitar que se rompa el hilo.
