Marca: SOLH de Richge Technology | Accesorio de empuje neumático recto de un toque para líneas de aire comprimido y vacío
 |
 |
 |
 |
KQ2H es un conector neumático recto estándar con diseño de conexión a presión, compatible con tubos de nailon PU y PA. Sirve tanto para sistemas de tuberías de aire comprimido como de vacío y se combina ampliamente con los generadores de vacío de las series ZH, BM, PBM y PBX. Como una de las series de accesorios de empuje centrales de SOLH, puede reemplazar directamente los accesorios SMC KQ2H importados.
La serie KQ2H incluye tres subtipos principales:

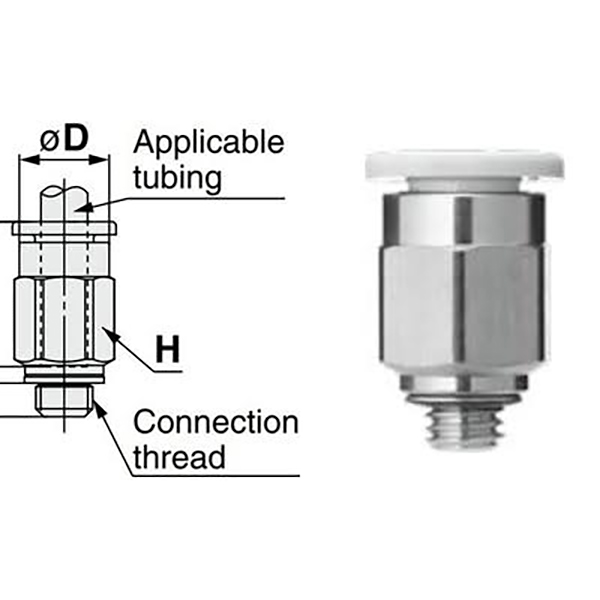

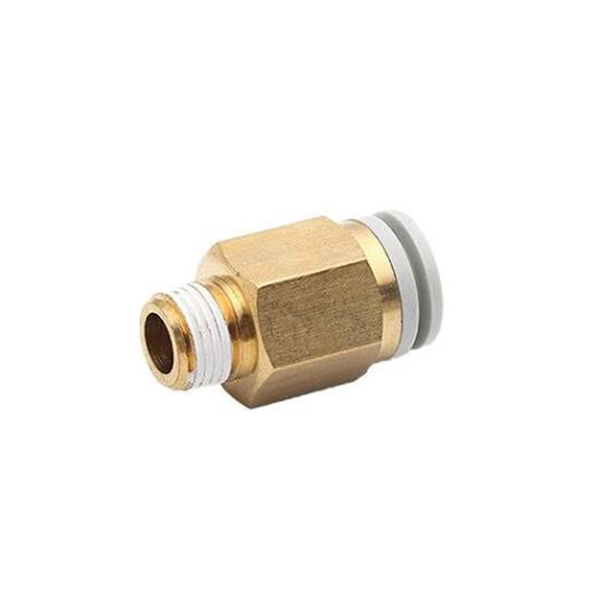

Rosca macho recta: Rosca macho de un extremo (rosca micro M / rosca cónica R), inserción de un extremo del tubo

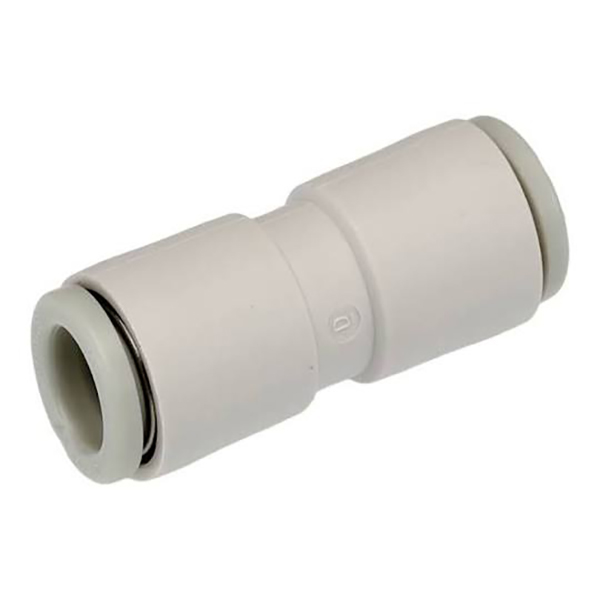

Recto de igual diámetro (sufijo -00): Ambos extremos para la misma junta a tope de tubo OD

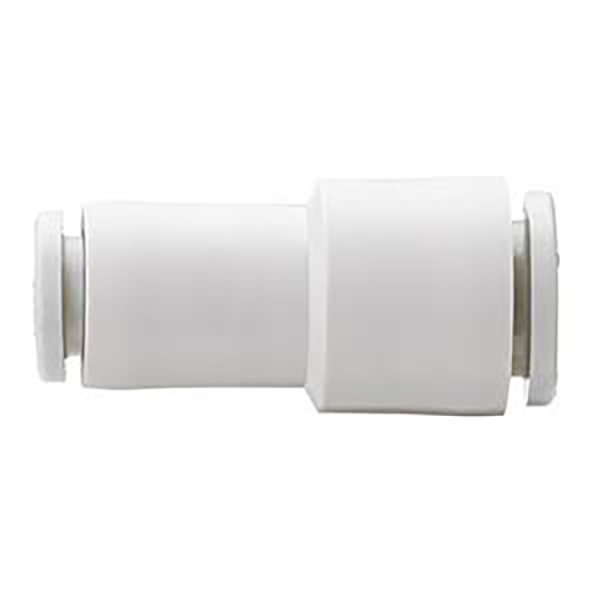

Reducción recta: Dos puertos para diferentes diámetros exteriores de tubos para realizar la transición de tamaño de tubería
Montaje y desmontaje con una sola mano: tubo insertable para bloqueo automático; presione el anillo de liberación azul para sacar el tubo, dimensiones totalmente estandarizadas.
• Estructura de bloqueo de un solo toque con mandíbula de resorte: Tubo insertado y bloqueado automáticamente. Presione el collar de liberación para separar el tubo y lograr un montaje conveniente.
• Composición de materiales: Cuerpo de plástico POM reforzado; Extremo roscado de latón niquelado para un sellado confiable y antioxidante.
• Sello de caucho de nitrilo NBR Funciona de manera constante para circuitos de aire comprimido positivo y vacío negativo.
• Cobertura de tamaño completo: Tubo pequeño Φ2/3,2/4, regular Φ6/8/10/12 y tamaño grande Φ16. Admite roscas micro M (M3, M5, M6) y roscas cónicas imperiales R (1/8,1/4,3/8,1/2), adecuadas para generadores de vacío y microcilindros.
• Tamaño compacto, ideal para instalación en espacios reducidos de maquinaria automatizada.
Ejemplos:
KQ2H04-M5: Racor recto con rosca macho para tubo Φ4, rosca macho M5×0,8
KQ2H06-01S: Racor recto con rosca macho para tubo Φ6, rosca cónica macho R1/8
KQ2H08-00: Racor recto de igual diámetro, ambos puertos para tubos de Φ8
KQ2H06-08: Racor recto reductor, Φ6 en un lado, Φ8 en el otro lado
|
Segmento de código |
Descripción |
|
KQ2H |
Código de serie: racor rápido recto |
|
23/02/04/06/08/10/12/16 |
Diámetro exterior del tubo ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Rosca macho micro métrica: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Rosca cónica macho Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Recto de igual diámetro, mismo tamaño de tubo en ambos extremos. |
|
Dos dígitos, p. 06-08 |
Reducción recta: diámetro del tubo delantero → diámetro del tubo trasero |
|
Artículo |
Parámetro |
|
Medio aplicable |
Aire comprimido, presión negativa al vacío. |
|
Presión de funcionamiento |
0~1,0 MPa; Vacío máximo: -95 kPa |
|
Temperatura de funcionamiento |
-5 ℃ ~ +60 ℃ |
|
Material del cuerpo |
POM reforzado; Tema: Latón niquelado |
|
Material del sello |
Caucho de nitrilo NBR |
|
Tubos compatibles |
Tubo de PU, tubo de nailon PA |
|
Método de operación |
Insertar para bloquear; presione el anillo de liberación para separar el tubo |
5.1 Rosca Macho con Micro Rosca Métrica
|
Modeloooo |
Hilo |
Tubo ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

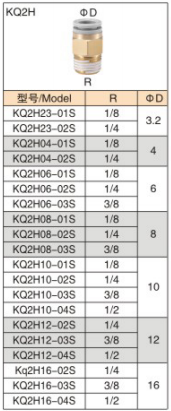

5.2 Rosca macho con rosca cónica Imperial R
|
Modeloooo |
Hilo |
Tubo ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Serie -00 recta de igual diámetro
|
Modeloooo |
Tubo ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Reducción de series rectas
|
Modeloooo |
Tubo ① |
Tubo ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Tubería de adsorción y suministro de aire adecuada para generadores de vacío ZH / BM / PBM / PBX
• Tuberías para microcilindros y electroválvulas en equipos de automatización, instalación en espacios confinados
• Ramal de línea de aire principal, junta a tope de tubo de igual diámetro o transición de tamaño de tubería
• Plantillas de prueba neumáticas, circuitos neumáticos robóticos
1. Corte el tubo de forma plana y sin rebabas. Las rebabas rayarán los anillos de sellado y provocarán fugas de aire o vacío.
2. Inserte completamente el tubo hasta que esté asentado para enganchar las mordazas. Siempre presione el anillo de liberación antes de sacar el tubo; nunca tire con fuerza.
3. Recomendado para tubos rígidos de nailon PU/PA. No se recomienda la manguera blanda de PE de pared delgada.
4. Confirme la profundidad de inserción en condiciones de trabajo al vacío. Para ciclos repetidos de presión negativa, compare con los racores roscados BPS para una selección alternativa.
