Junta de ojo de pez con cojinete de extremo de varilla tipo U

Junta de ojo de pez con cojinete de extremo de varilla tipo U | Racor articulado universal de 360° para extremo de vástago de cilindro

Marca: SOLH de Richge Technology | Cilindro neumático Vástago de pistón Cojinete de extremo de vástago universal

1. Descripción general del producto

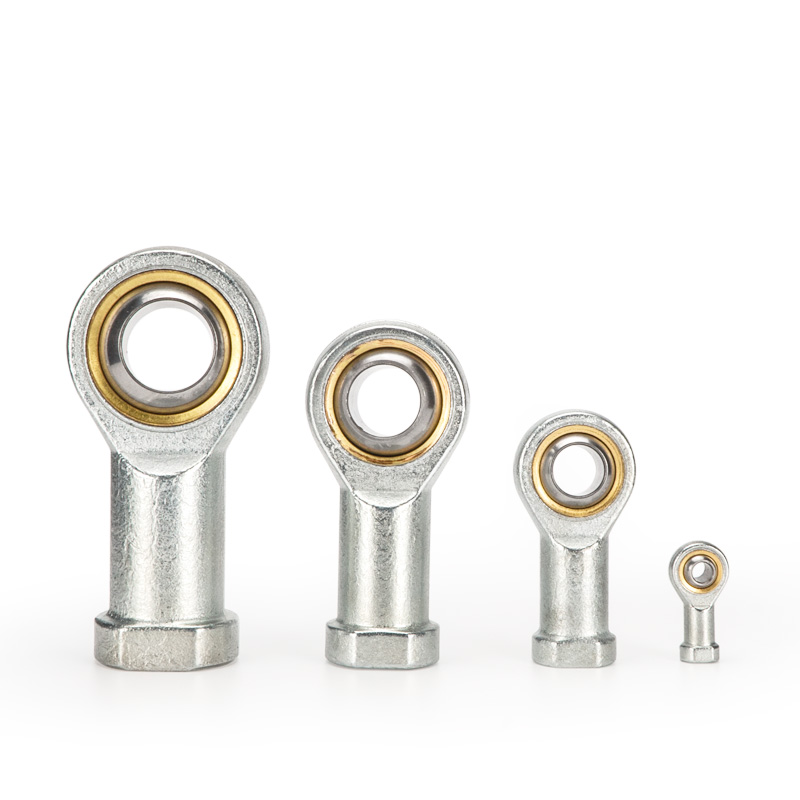

     La junta de ojo de pez tipo U, también conocida como cojinete esférico de extremo de varilla con sufijo U, es un accesorio articulado universal de 360° montado en el vástago del pistón del cilindro. Resuelve problemas de desalineación y giro multidireccional y elimina la fuerza lateral, compatible con SC, MA, MAL y otros cilindros neumáticos estándar.

2. Estructura y funciones básicas

     • Estructura: Rosca hembra (conecta el vástago del pistón) + rodamiento de bolas esférico + aro exterior, oscilación radial y angular libre.

     • Capacidad de giro: Oscilación universal de ±13°~±15°, mucho más grande que ±5° de los accesorios de horquilla I/Y para ajuste adaptativo multidireccional.

     • Opciones de materiales

￮ Estándar: Acero para rodamientos/acero al carbono, superficie templada con óxido negro o acabado galvanizado

￮ Resistente al desgaste: buje de aleación de cobre/tipo autolubricante

￮ Anticorrosión: acero inoxidable 304

     • Beneficios principales

￮ Compensa la desviación coaxial de hasta 2 mm y la desviación angular de hasta 15°

￮ Evite el momento de flexión y la fuerza lateral en el vástago del pistón, proteja los sellos del cilindro

￮ Ideal para condiciones de trabajo de alta velocidad, alta frecuencia y carga excéntrica

3. Modelo de convención de nomenclatura para marcas convencionales

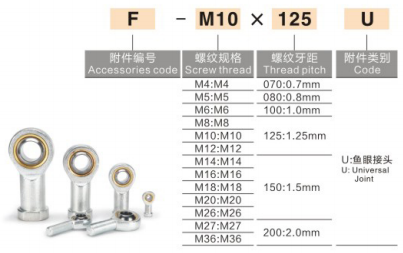

  1) AirTAC (ampliamente adoptado)

     Formato: rosca F-M × paso U
     Definición: F = accesorio; M = especificación de rosca; U = cojinete del extremo de la varilla de ojo de pez

     • F-M8×1.25U para cilindro de 25 mm de diámetro

     • F-M10×1.25U para cilindro de 32 mm de diámetro

     • F-M12×1.25U para cilindro de 40 mm de diámetro

     • F-M16×1.5U para cilindro de diámetro 50/63 mm

     • F-M20×1.5U para cilindro de diámetro 80/100 mm

  2) Serie SMC PHS: Formato: hilo PHS, ejemplo: PHS-10

  3) Marcado nacional general: SI/M12×1,25 (rosca hembra), SA/M12×1,25 (rosca macho)

4. Tabla de correspondencia de especificaciones comunes y diámetros de cilindros

5. Comparación: ojo de pez tipo U frente a horquilla I/Y / junta flotante F

  Guía de selección: Gran excentricidad y oscilación multidireccional → tipo U; Desalineación y acción de alta frecuencia → tipo F; Carga pesada a baja velocidad → tipo Y; Soporte de carga de doble oreja → tipo I.

6. Pautas de instalación

  1. Atornille la rosca hembra en la rosca externa del vástago del pistón, aplique fijador de roscas anaeróbico y controle el par de apriete adecuadamente.

  2. Monte el orificio del anillo exterior en el eje del pasador de carga. No se requiere una alineación coaxial estricta y se permite cierta excentricidad.

  3. Presión de trabajo: ≤1.0MPa para cilindros estándar; Temperatura de funcionamiento: -20 ℃ ~ +120 ℃.

  4. Adecuado para carga dinámica push-pull y operación de alta frecuencia en espacio de instalación limitado. No apto para movimiento giratorio puro y continuo.

7. Escenarios de aplicación típicos

     • Equipos de automatización, electrónica 3C, pinzas robóticas.

     • Mecanismos de transporte, estampado y ajuste a presión de alta velocidad y de carrera larga

     • Equipos con mala coaxialidad, fuertes vibraciones y carga excéntrica.
