Interruptor de presión mecánico de tubo de láminas serie IS10

Marca: SOLH de Richge Technology

Posicionamiento del producto

     La serie SOLH IS10 es un interruptor de presión mecánico de tubo de láminas sin contacto (lámina seca), componente básico de monitoreo de presión para circuitos neumáticos estándar. Con una estructura compacta simple y un rendimiento de ciclo largo ultra confiable, se combina ampliamente con tres unidades de lubricador, regulador de filtro de aire FRL para detección de presión de aire en tiempo real y salida de señal de enclavamiento.

Principio de funcionamiento y estructura central interna

  1. Principio de funcionamiento

     -- El aire comprimido empuja el pistón contra la tensión del resorte, el imán incorporado en el pistón se mueve cerca del tubo de lengüeta para completar el gatillo magnético y la conducción del circuito. Cuando la presión del aire cae por debajo del umbral de reinicio, el resorte empuja el pistón hacia atrás, el imán se aleja del tubo de láminas y el circuito se corta.

  2. Partes estructurales centrales

     -- Pistón con imán permanente integrado: detecta el desplazamiento de la presión del aire

     -- Tubo de láminas (interruptor de láminas seco): Actuación magnética sin contacto, cero abrasión de contacto mecánico

     -- Tornillo de ajuste de presión: Umbral de disparo de ajuste manual con destornillador

     -- Ventana de visualización graduada mecánica: Lectura directa del valor de presión preestablecido en unidades MPa

Tabla de especificaciones técnicas básicas estándar

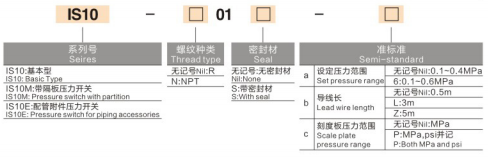

Modelo de serie completa y dos estilos de montaje

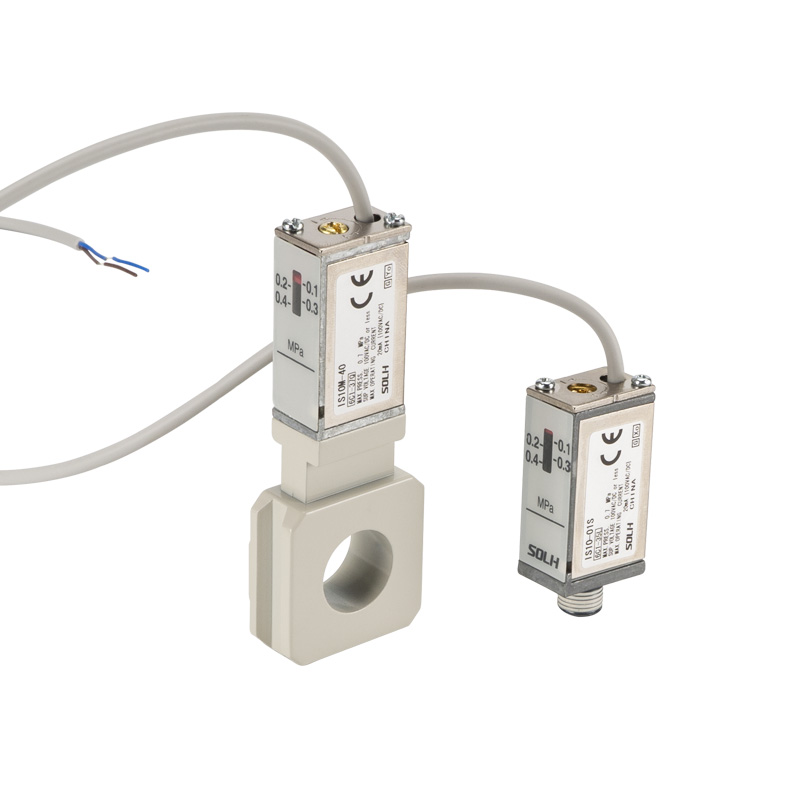

Dos estructuras de instalación convencionales para diferentes demandas de diseño:

  1. Tipo de montaje roscado en línea (IS10-01S)

     -- Instalación de tornillo directo a través del puerto de rosca R1/8, compatible con un solo cilindro, salida de válvula solenoide y mini unidades de servicio de aire individuales.

  2. Tipo de montaje en base del colector (IS10M / IS10E)

     -- IS10M equipado con una base de sujeción cuadrada en el lateral, se puede enganchar directamente a tres unidades FRL modulares de CA estándar de SMC sin accesorios adaptadores adicionales, lo que ahorra espacio de instalación interna del gabinete.

Ventajas competitivas del producto principal

  1. Desgaste de contacto mecánico cero

     -- Activación de lengüeta magnética sin contacto, sin chispa eléctrica en el punto de contacto; Vida útil de 5 a 10 veces más larga que los interruptores de presión de microcontacto mecánicos tradicionales como el IS3000.

  2. Calibración de presión intuitiva fuera de línea

     -- Ventana de escala graduada MPa incorporada lateral, ajuste el tornillo de ajuste con un destornillador; El umbral de presión se puede configurar sin suministro eléctrico en el sitio.

  3. Compatibilidad de carga universal de CA y CC

     -- Admite todo voltaje CA/CC por debajo de 100 V, puede accionar directamente válvulas de solenoide en miniatura o conectar terminales de entrada digital de PLC sin relé intermedio.

  4. Diseño compacto y ligero en miniatura

     -- 16 % más liviano y 11 % más pequeño en volumen que la serie IS1000 de generación anterior, se adapta perfectamente al diseño de equipos automatizados angostos y altamente integrados.

Coincidencia de escenarios de aplicaciones industriales típicos

  1. Monitoreo y alarma de baja presión de la fuente de aire principal

     -- Instalado en la salida de tres unidades FRL; envía una señal de alarma de enclavamiento una vez que la presión de suministro cae por debajo de 0,4 MPa para proteger los vibradores neumáticos y los martillos de daños por empuje insuficiente.

  2. Confirmación de la posición de carrera completa del cilindro

     -- Cuando el cilindro se extiende completamente, la presión de la cámara aumenta al valor preestablecido para emitir una señal de activación para el enclavamiento secuencial de la siguiente acción de la estación de producción.

  3. Protección de seguridad del circuito del vibrador.

     -- Monitorear en tiempo real la presión del aire de trabajo; corte el suministro de energía de la válvula de escape rápido cuando la presión sea inferior al umbral, evite el desgaste del vibrador causado por una fuerza de vibración débil.

Resumen de una oración

     El presostato de tubo de láminas sin contacto de la serie SOLH IS10 ofrece variantes de montaje con rosca en línea y colector FRL con clip, con rango ajustable de 0,1~0,6 MPa, vida útil de ciclo largo de 5 millones y calibración de presión fuera de línea, sensor de monitoreo de presión de aire compacto, ideal y de bajo costo para cilindros, vibradores y circuitos neumáticos de automatización general.
