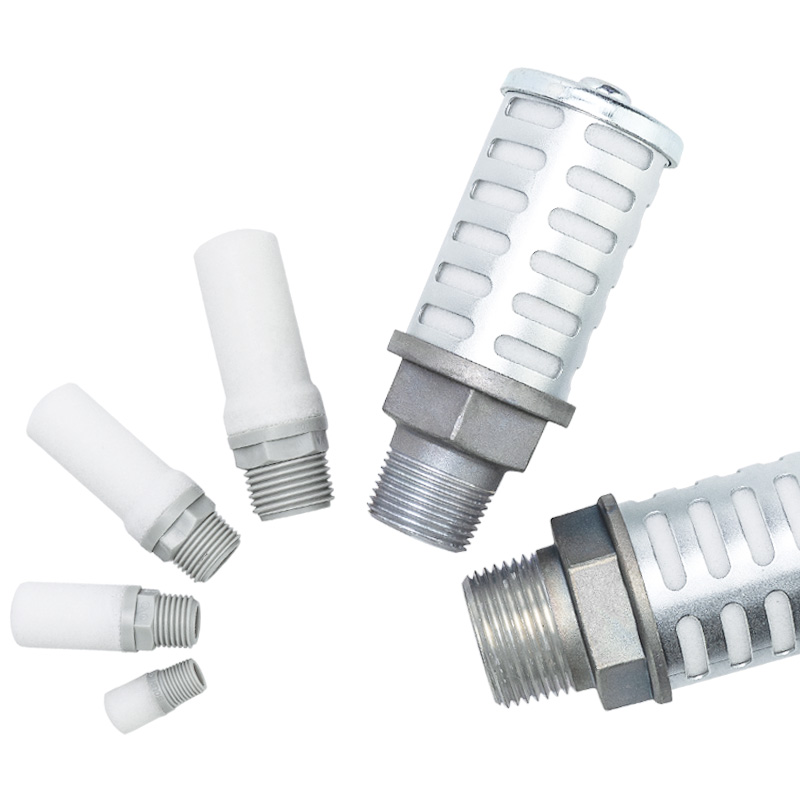

Silenciador de escape neumático serie AN

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     La serie SOLH AN es un silenciador de escape dedicado para todos los sistemas neumáticos. Sus funciones principales incluyen la reducción del ruido del escape, la purificación del aire y la supresión de salpicaduras de neblina de aceite. Ampliamente montado en puertos de escape de válvulas solenoides, cilindros neumáticos y todas las válvulas de control de aire, es un accesorio esencial de protección ambiental y reducción de ruido para circuitos neumáticos completos.

Tablas comparativas de especificaciones de series completas

 1. Tamaños pequeños y medianos (para válvulas solenoides y cilindros estándar)

 2. Diámetros interiores grandes (para válvulas grandes y colectores de escape centrales)

Parámetros técnicos básicos universales

  1. Medio aplicable: Aire comprimido limpio (NO apto para gases tóxicos corrosivos e inflamables)

  2. Presión de trabajo nominal máxima: 1,0 MPa (modelos de resina estándar)

  3. Rango de temperatura de funcionamiento:

     -- Tipo de resina estándar: -10 ~ +60 ℃ (sin formación de hielo dentro del núcleo)

     -- Tipo de metal sinterizado: Resistencia a altas temperaturas de hasta 150 ℃

  4. Rendimiento de reducción de ruido:

     -- Grado estándar: 25 ~ 30 dB(A)

     -- Versión especial de alta atenuación: ≥35 dB(A)

  5. Materiales de construcción opcionales

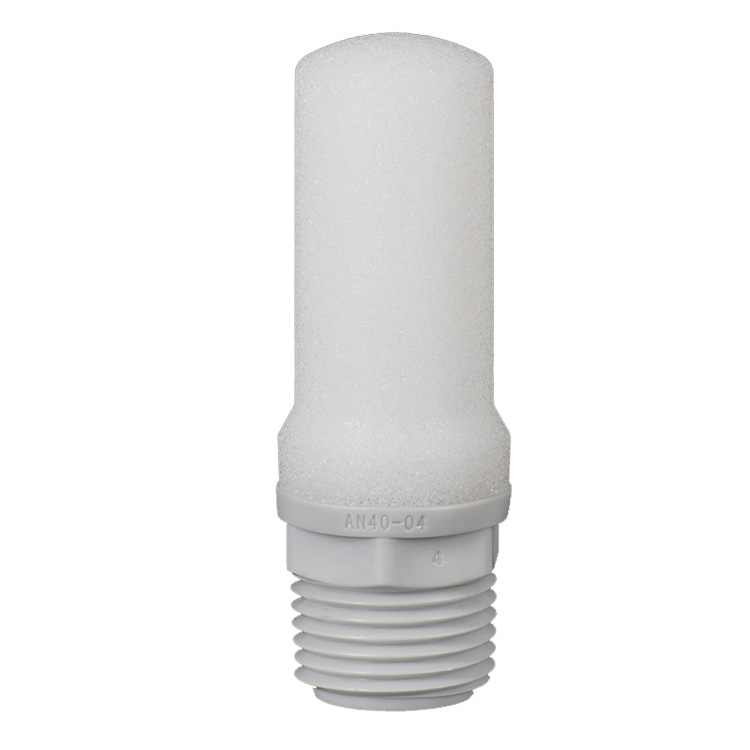

     -- Tipo de resina: carcasa retardante de llama UL94-V0, núcleo de filtro sinterizado poroso (tamaño de poro de 50 ~ 100 μm)

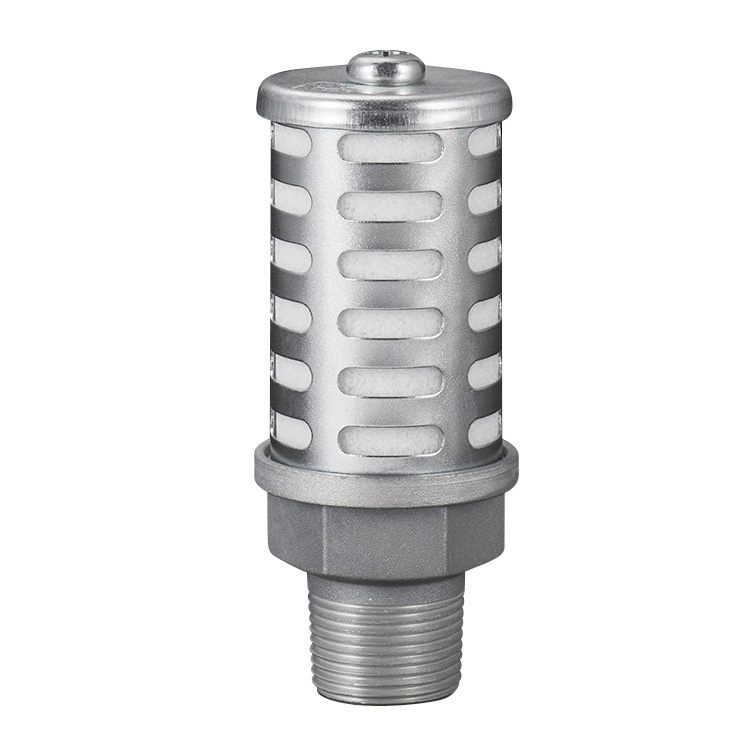

     -- Tipo de metal: Cuerpo sinterizado de aleación de cobre, excelente resistencia a altas temperaturas y corrosión.

  6. Opciones de conexión: rosca métrica M3/M5, rosca interna Rc/PT, rosca NPT, conector a presión para tubos φ6~φ12

Principio de estructura interna y reducción de ruido

     -- El aire de escape de alta velocidad fluye hacia el cuerpo del silenciador; El núcleo poroso sinterizado/fibra multicapa divide el flujo de aire en pequeños canales para generar fricción y absorción de sonido, atenuando eficazmente el ruido del impacto del escape.

     -- Diseño compuesto de doble capa adoptado en modelos parciales: núcleo interno para eliminación de ruido, cubierta exterior bloquea las salpicaduras de neblina de aceite mientras mantiene baja contrapresión de escape para evitar la pérdida de velocidad del cilindro.

     -- Estructura mecánica totalmente pasiva, no requiere fuente de alimentación, reducción instantánea de ruido después de una instalación simple.

Guía de selección rápida de 3 pasos

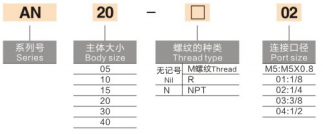

  1. Haga coincidir la interfaz de conexión: confirme la especificación de la rosca del puerto de escape (M5/Rc1/8, etc.) o el diámetro exterior del tubo de plástico (φ8/10/12 tipo push-in).

  2. Igualar la capacidad del flujo de aire:

     -- Serie mini (AN05/AN10): ≤0,4 m³/min

     -- Serie media (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min

     -- Grandes series industriales (AN500~AN900): ≥2,5 m³/min

  3. Coincidir con las condiciones del entorno laboral:

     -- Alta temperatura/escape rápido y frecuente: seleccione la serie AN110 de metal sinterizado

     -- Taller interior húmedo y polvoriento: Serie ANA1 de resina sellada

     -- Máxima prioridad de reducción de ruido: serie de silenciadores de alta atenuación ANB1

Instrucciones de instalación y mantenimiento de rutina

  1. Método de instalación

     -- Atornillar directamente en el puerto de escape de la válvula/cilindro; La carcasa exterior puede girar libremente para cualquier diseño de orientación. El tipo push-in se puede insertar firmemente en el tubo en un solo paso.

  2. Reglas de mantenimiento

     -- Limpieza del núcleo obstruido: Soplar el núcleo en sentido inverso con aire limpio a baja presión o enjuagar; reemplace el silenciador si no se puede eliminar una obstrucción severa.

     -- Referencia de vida útil: Núcleo sinterizado de resina aprox. 10.000 horas de trabajo; Núcleo de metal sinterizado con vida útil ultralarga.

Ventaja del intercambio SOLH

     Los modelos de la serie AN completa de SOLH, incluidos AN05-M5, AN10-01, AN15-02, ANA1-06, son totalmente intercambiables dimensionalmente con silenciadores AN originales de SMC, con tamaño de rosca, capacidad de flujo y efecto de reducción de ruido idénticos, precio unitario más competitivo y plazo de producción más rápido para la optimización de costos de compras en masa.

Resumen de una oración

     El silenciador de escape neumático de la serie AN de SOLH ofrece una línea completa de tamaños de M5 a Rc2" con opciones de resina/metal sinterizado, que ofrece una reducción de ruido de 25~35 dB(A) y contención de neblina de aceite, el silenciador universal estándar para todas las válvulas solenoides y el control de ruido de escape de cilindros en automatización industrial.
