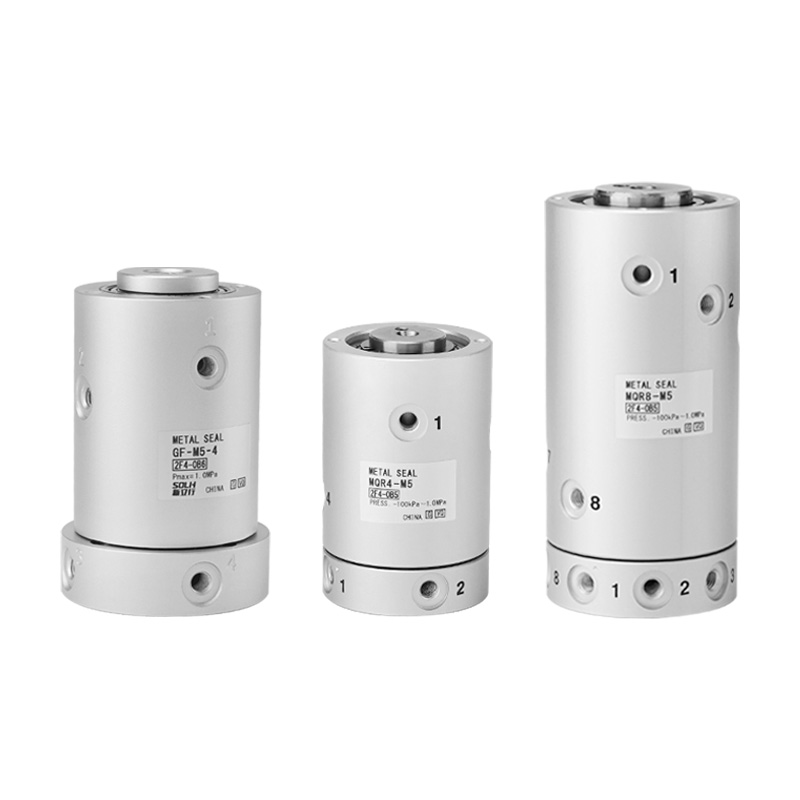

Unión rotativa con sello de separación de par bajo (SOLH) serie MQR

Marca: SOLH de Richge Technology

Posicionamiento del producto

     La serie MQR es una unión rotativa multicanal que adopta un sellado metálico sin contacto con un par de rotación ultrabajo. Especialmente desarrollado para piezas giratorias continuas, incluidas juntas de robots, mesas giratorias y ejes giratorios para suministrar aire comprimido y vacío. Evita por completo la torsión de las tuberías, presenta una rotación ultrasuave y una vida útil ultralarga para sistemas neumáticos rotativos automatizados.

Ventajas principales del producto

     -- Par de rotación ultrabajo: solo 0,003～0,50 N·m, aporta una pequeña carga extra al accionamiento del servo/motor

     -- Sellado sin contacto de huecos metálicos: sin anillos de sellado de goma, sin adherencias ni atascos; Arranque fluido incluso después de un almacenamiento estático a largo plazo

     -- Circuitos de aire multicanal independientes: 1/2/4/8/12/16 pasajes opcionales con cero fugas cruzadas entre cada circuito

     -- Vida útil ultraextendida: hasta mil millones de ciclos de rotación, diseño totalmente libre de mantenimiento

     -- Rotación bidireccional y capacidad de alta velocidad: velocidad de rotación máxima de hasta 3000 rpm, adecuada para equipos de indexación rotativa de alta velocidad

     -- Compatible con doble vacío y presión positiva: rango de presión de funcionamiento -100 kPa ~ 1,0 MPa, funciona tanto para succión de vacío como para circuitos de suministro de aire estándar

Especificaciones técnicas estándar universales

     -- Fluido aplicable: Aire comprimido, gas inerte

     -- Rango de presión de funcionamiento: -100 kPa ~ 1,0 MPa

     -- Temperatura ambiente y media: -10 ~ 80 ℃

     -- Tipo de sellado: Estructura de sellado de espacio metálico sin contacto

     -- Estructura de soporte: soporte guía de doble rodamiento

     -- Rosca de puerto: M5×0,8 (rosca interna/externa opcional)

     -- Requisito de lubricación: Sin lubricación, no es necesario un llenado regular de aceite

Tabla de referencia rápida de parámetros del modelo

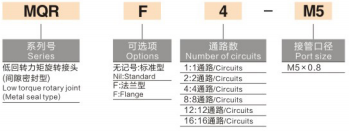

Ejemplos de reglas de nomenclatura de modelos

     -- MQR4-M5: 4 pasajes independientes, puerto de rosca estándar M5

     -- MQR8-M5: 8 pasajes independientes, puerto de rosca estándar M5

     -- MQR16-M5: 16 pasajes independientes, puerto de rosca estándar M5

Escenarios de aplicación típicos

     -- Suministro de aire neumático para articulaciones de brazos de robots industriales y ejes giratorios.

     -- Mesas indexadoras giratorias, cilindros giratorios y equipos de automatización de plataformas giratorias.

     -- Bucles de suministro de aire giratorios continuos en estaciones de procesamiento automatizadas

     -- Mecanismos rotativos de adsorción al vacío para ventosas y plantillas de sujeción

     -- Circuitos neumáticos rotativos para maquinaria de embalaje, impresión y fabricación electrónica.

Pautas clave de instalación

     -- Fije la carcasa estacionaria, impulse el lado giratorio a través de la placa de conexión

     -- Se recomienda un conjunto de acoplamiento flexible para eliminar la carga de compensación radial

     -- La unión rotativa no puede soportar grandes fuerzas radiales o axiales; solo sirve para transmision media

     -- El diseño del puerto en espiral simplifica el enrutamiento de la tubería y evita que la tubería se enrolle durante la rotación

Resumen de una oración

     La junta rotativa con sello de espacio metálico multicanal SOLH MQR presenta un par de rotación ultrabajo, una vida útil de mil millones de ciclos sin mantenimiento, compatibilidad con presión positiva de vacío dual y 1 a 16 conductos de aire independientes opcionales, el componente de suministro de aire antitorsión de tubería ideal para juntas de robots y todos los equipos de automatización rotativos de alta velocidad.
