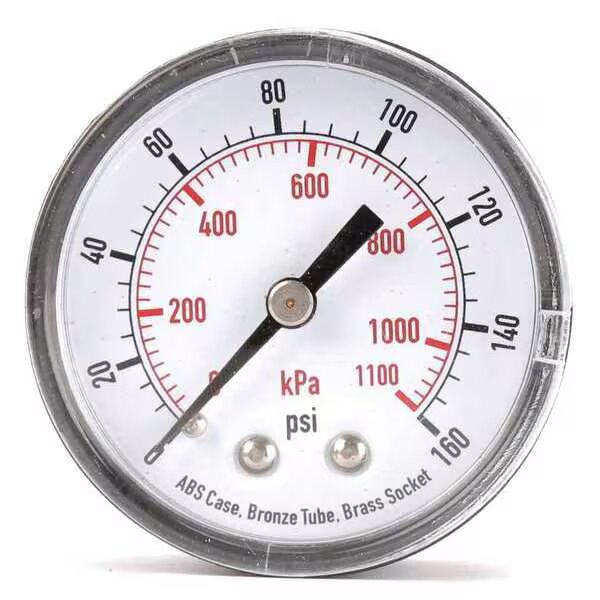

Manómetro neumático general serie G

Marca: SOLH de Richge Technology

Posicionamiento del producto

     La serie SOLH G es un manómetro estándar dedicado a sistemas neumáticos para medición de presión de aire comprimido, dividido en tipo básico estándar y tipo indicador de límite con anillo de advertencia de color. El diámetro exterior del dial oscila entre φ15 ~ φ63, el rango de presión cubre 0,2 ~ 1,5 MPa con una precisión estándar de ± 3 % F.S. Dos estructuras de montaje disponibles: modelo G con rosca trasera para montaje en panel y modelo GA con rosca lateral para instalación directa en tubería.

Especificación de tamaño y dimensiones de la serie (diámetro exterior × rosca de conexión)

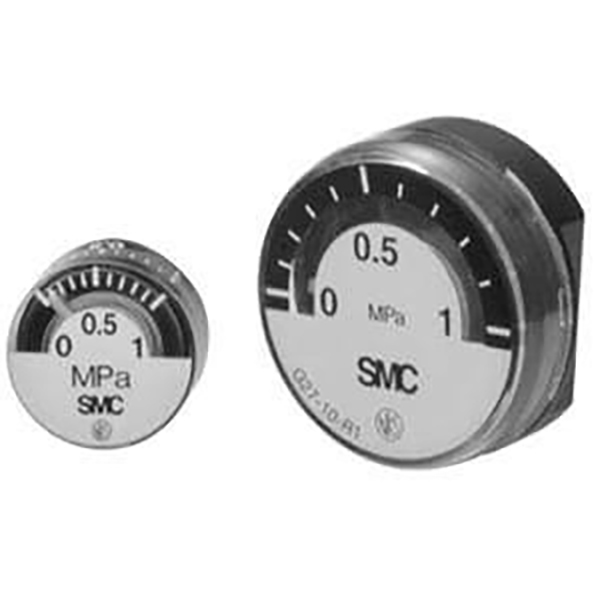

     -- G15: φ15, rosca interna M5 / R1/8; Ultraminiatura, combinada con válvulas microneumáticas.

     -- G27: φ26, R1/16 / R1/8; Cuerpo delgado y compacto para espacios de instalación reducidos y estrechos.

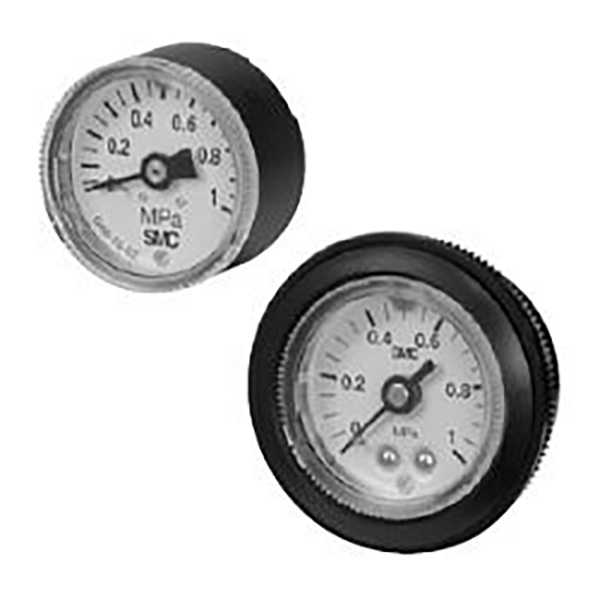

     -- G36 / GA36: φ37,5, R1/8; modelo estándar de uso general convencional

     -- G46 / GA46: φ42,5, R1/8 / R1/4; Anillo indicador de límite opcional, más utilizado

     -- G53-L: φ51, R1/8 / R1/4; esfera mediana grande con anillo de advertencia de límite rojo y verde

     -- G63-L: φ63,4, R1/8 / R1/4; esfera súper grande, lectura clara desde larga distancia

Regla de nomenclatura de modelos y ejemplos

 1. Formato de nombre

     -- G / GA + Código de tamaño + Sufijo opcional L + Código de rango de presión + Código de rosca

     -- Sufijo L = Equipado con anillo indicador de límite rojo-verde

  2. Ejemplos de modelos

     -- G46-10-02:

         G46 = modelo de rosca trasera φ42,5 | 10 = rango de 1,0 MPa | 02 = rosca R1/4

     -- GA36-10-01:

        GA36 = modelo de rosca lateral φ37,5 | 10 = rango de 1,0 MPa | 01 = rosca R1/8

     -- G36-L-10-01

        Con anillo de advertencia de límite rojo-verde L, rosca trasera φ37,5, 1,0 MPa, R1/8

  3. Definición del código

     -- Código de rango de presión:

         2 = 0~0,2MPa

         4 = 0~0,4MPa

        10 = 0~1,0MPa

        15 = 0~1,5 MPa

    -- Código de hilo

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = Rosca interna métrica M5×0,83.

Parámetros técnicos básicos universales

  1. Medio medible: Aire comprimido; Versiones con piezas húmedas sin aceite y sin cobre opcionales para un proceso limpio

  2. Rangos de presión estándar: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Grado de precisión: Estándar ±3% F.S.; mini G15 y G27 ±5% fondo de escala

  4. Configuración de materiales:

     -- Carcasa: aleación de zinc/aluminio fundido a presión niquelado

     -- Cubierta de ventana: policarbonato resistente a impactos

     -- Accesorio de conexión: Latón; alternativa sin cobre disponible

  5. Temperatura de funcionamiento: -5 ~ +60 ℃ (media sin glaseado)

  6. Clasificación de montaje

     -- Tipo G: Rosca trasera, diseñada para instalación en panel empotrado

     -- Tipo GA: Rosca lateral, montaje directo en tubería

Modelo L con anillo indicador de límite

     -- Anillo rojo: Límite superior/umbral de alarma de alta presión

     -- Anillo verde: Intervalo de presión de trabajo normal y seguro

     -- Puntero blanco: valor de presión de aire dinámica en tiempo real

     -- Ventaja principal: juicio visual intuitivo del estado sin lectura cuidadosa de la escala, ideal para líneas de montaje y gabinetes de monitoreo centralizado de múltiples puntos

Guía de selección paso a paso

  1. Espacio limitado en miniatura y estrecho: seleccione G15 / G27 (φ15 / φ26)

  2. Circuitos neumáticos estándar ordinarios: G36 / G46 (φ37,5 / φ42,5)

  3. Se requiere advertencia visual de presión: G36-L / G46-L con anillo límite de color

  4. Demanda de lectura remota a larga distancia: Esfera grande G53-L / G63-L (φ51 / φ63)

  5. Distinción del modo de instalación

     -- Montaje directo en tubería → Serie de rosca lateral GA

     -- Montaje integrado en el panel de control del equipo → Serie de rosca trasera G

Referencia rápida del modelo estándar popular

     -- G27-10-R1: dial φ26, rango de 1,0 MPa, rosca R1/16

     -- G36-10-01: rosca trasera φ37,5, 1,0 MPa, R1/8

     -- G46-10-02: rosca trasera φ42,5, 1,0 MPa, R1/4

     -- G46-L-10-02: rosca trasera φ42,5, anillo límite rojo-verde, 1,0 MPa, R1/4

Resumen de una oración

     El manómetro neumático de la serie SOLH G cubre tamaños de esfera completa de φ15~φ63 con rosca trasera/lateral, dos estilos de montaje, anillo de advertencia de límite de color tipo L opcional, rangos de presión completos de 0,2~1,5 MPa y versiones limpias sin cobre, el accesorio estándar de monitoreo de presión de aire para todos los circuitos neumáticos de automatización industrial.
