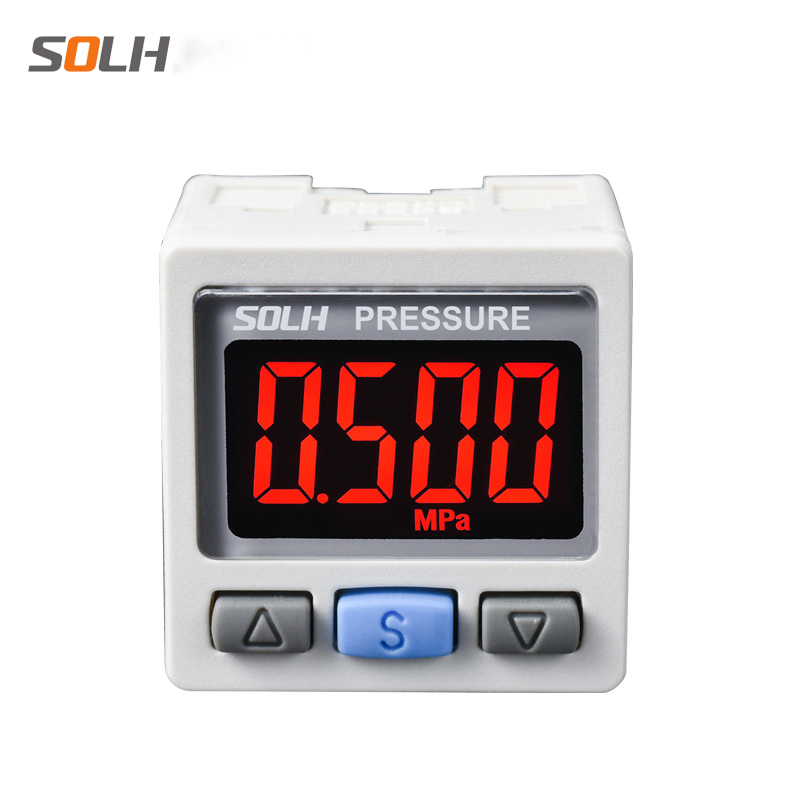

Presostato digital de dos colores de alta precisión serie ZSE30A(F) / ISE30A

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     Los presostatos digitales de alta precisión de la serie SOLH ZSE30A(F) / ISE30A se utilizan para el monitoreo de presión en tiempo real, alarma de umbral y control de señal de circuito cerrado de todos los circuitos neumáticos. Compatible con condiciones de trabajo de vacío, presión mixta compuesta y presión positiva estándar. Las ventajas principales incluyen una precisión ultraalta de ±0,2% FS, una pantalla LCD de dos colores rojo/verde y una función de copia de parámetros por lotes con un solo clic, que actúa como el "ojo de monitoreo visual" de los sistemas neumáticos automatizados.

Clasificación de series por rango de medición de presión

Especificaciones técnicas básicas (grado de alta precisión)

  1. Unidad de visualización: pantalla LCD de 4 dígitos, interruptor automático de dos colores (verde/rojo); OUT1 corresponde al verde, OUT2 corresponde al rojo

  2. Precisión de medición: ±0,2% FS a 25 ℃, resolución de hasta 1/1000 de escala completa

  3. Opciones de salida de señal

     -- Señal de conmutación: salida de transistor de colector abierto NPN / PNP de 2 canales (OUT1 y OUT2)

     -- Señal analógica (opcional): salida de voltaje de 1~5V o salida de corriente de 4~20mA

  4. Fuente de alimentación: 12~24 VDC ±10% amplio rango de voltaje

  5. Capacidad de resistencia a la sobrepresión

  6. ZSE30A / ZSE30AF: 500kPa

  7. Modelo de presión positiva ISE30A: 1,5 MPa

  8. Clase de protección: IP40 a prueba de polvo

  9. Temperatura ambiente de funcionamiento: 0 ~ 50 ℃

  10. Función exclusiva: copia de parámetros con un clic, copia configuraciones de 1 unidad maestra a un máximo de 10 unidades esclavas, evita efectivamente errores de configuración de parámetros durante la depuración de equipos por lotes

Regla completa de nomenclatura del modelo

  Ejemplo de modelo: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Identificador del tipo de presión en serie

     -- 01: Especificación de rosca de puerto = Rosca interna M5 (R1/8)

     -- N / P: Tipo de transistor de salida conmutada

        N = colector abierto NPN; P = colector abierto PNP

     -- M / C / D: Definición de combinación de salida

        M = 2 canales de salida de conmutación independientes únicamente

        C = 1 canal de conmutación + salida de voltaje analógico de 1~5 V

        D = 1 canal de conmutación + salida de corriente analógica de 4~20 mA

Lógica de pantalla LCD de dos colores

     -- Luz de fondo verde: presión real dentro del rango de trabajo normal preestablecido por el usuario

     -- Luz de fondo roja: la presión excede el umbral de alarma superior/inferior (advertencia de sobrepresión/baja presión)

     -- 4 modos de visualización ajustables: admite lógica estándar (verde normal, rojo anormal) o lógica de cambio de color inverso según sea necesario

Escenarios típicos de aplicaciones industriales

  1. Cilindro neumático y circuito de sujeción de la pieza de trabajo

     Establezca el umbral de presión de sujeción en 0,5 ~ 0,7 MPa; Activa una señal de alarma roja una vez que la presión cae por debajo del límite inferior para evitar que la pieza de trabajo se afloje durante el procesamiento.

  2. Estación de manipulación por succión al vacío (modelo dedicado al vacío ZSE30A)

     Establecer un umbral de adsorción confiable ≤ -80 kPa; Emita inmediatamente una señal de alarma si el grado de vacío se deteriora para evitar que la pieza de trabajo se caiga durante la transferencia.

Comparación de rendimiento frente a presostatos mecánicos ordinarios

Guía de selección paso a paso

     -- Sólo vacío o vacío mixto + presión micro positiva → Elija el modelo de presión compuesta universal ZSE30AF

     -- Circuito neumático general estándar (suministro de aire de 0,4 ~ 0,7 MPa) → Modelo más popular ISE30A-01-N-M

     -- Requiere recopilación continua de datos de presión en tiempo real por parte del PLC → Seleccione la variante de salida analógica C (voltaje de 1 ~ 5 V) o D (corriente de 4 ~ 20 mA)

Resumen de una oración

     Los interruptores digitales de vacío SOLH ZSE30A, compuesto ZSE30AF y presión positiva ISE30A cuentan con LCD de doble color de alta precisión ±0,2% FS, interruptor NPN/PNP de 2 canales + salida analógica opcional de 1~5V/4~20mA con copia de parámetros por lotes con un solo clic, ampliamente utilizados para monitoreo y alarma de presión de sujeción y succión de vacío en equipos neumáticos automatizados.
