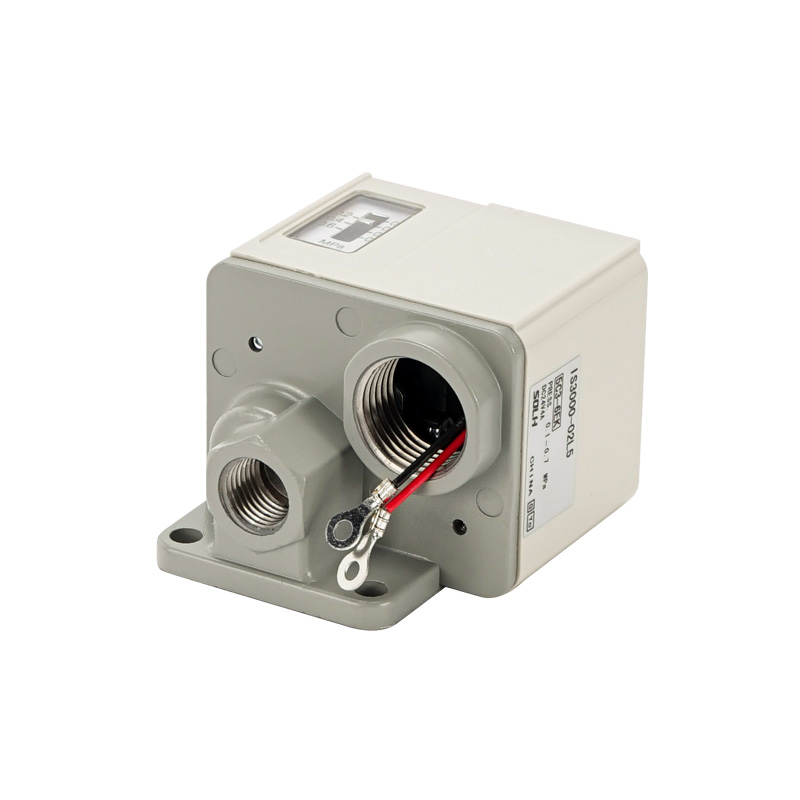

Interruptor de presión microneumático mecánico serie IS3000

Marca: SOLH de Richge Technology

Posicionamiento del producto

     La serie SOLH IS3000 es un microinterruptor de presión mecánico clásico accionado por pistón. Empuja un microinterruptor de contacto interno mediante presión de aire que actúa sobre un pistón de resorte, brindando una salida eléctrica directa robusta. Se utiliza principalmente para protección de sobre/baja presión del circuito de aire y control automático del gatillo, del mismo grado y reemplazo compatible que la serie de interruptores de láminas IS10. Perfecto para entornos con mucha vibración donde los interruptores digitales electrónicos son inestables.

Principio de funcionamiento y estructura central

  1. Principio de funcionamiento

     -- El aire comprimido empuja el pistón cargado por resorte; Una vez que la presión del aire alcanza el umbral preestablecido, el pistón acciona mecánicamente el microinterruptor incorporado para abrir o cerrar el circuito de contacto. Cuando la presión cae por debajo del valor de histéresis, el resorte restablece el pistón y restaura el estado original del interruptor.

  2. Componentes estructurales centrales

     -- Perilla de ajuste de presión superior: ajuste giratorio directo de la presión del gatillo sin fuente de alimentación

     -- Microinterruptor 1ab integrado: carga universal CA/CC, conecta directamente terminales de entrada PLC o acciona pequeñas válvulas solenoides.

     -- Ventana de visualización de presión graduada: escala MPa visible para lectura de presión preestablecida en tiempo real

     -- Carcasa de aluminio fundido a presión: protección contra el polvo IP40, adecuada para entornos generales de talleres de fábrica

Tabla de especificaciones técnicas estándar universal

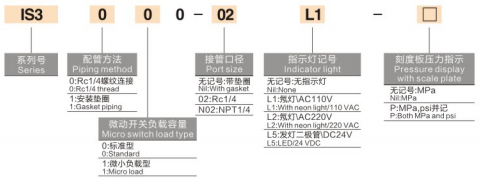

Codificación completa del modelo y explicación de variantes

  1. Ejemplo de modelo: IS3000-02-P

     -- IS3000: Serie base de cuerpo roscado estándar

     -- 02: Código de rosca del puerto = Rc1/4; sufijo N02 = rosca americana NPT1/4

     -- P: Luz indicadora de neón incorporada (en blanco = modelo estándar sin luz)

 2. Modelos especiales de derivados

     -- IS3100: Variante de montaje en superficie de junta, combinada con unidades modulares de servicio de aire (serie AFC/AC) para instalación en colector integrado

     -- IS3010: Modelo micro dedicado de baja carga, optimizado para una pequeña entrada de señal CC de controladores PLC

Ventajas clave del producto

  1. Diseño mecánico resistente a golpes y vibraciones

     -- Construcción de pistón sólido + microcontacto, rendimiento estable bajo vibración continua de vibradores, martillos y equipos de estampado, sin deriva de señal ni disparos falsos.

  2. Calibración sencilla in situ sin alimentación

     -- Perilla de ajuste giratoria superior + ventana graduada visible; El umbral de presión se puede configurar fuera de línea sin energizar el gabinete de control.

  3. Amplia compatibilidad de carga CA/CC

     -- La alta capacidad de carga de contacto de 1 A permite el accionamiento directo de pequeñas válvulas de solenoide sin relés intermedios o la conexión directa a puntos de entrada digitales de PLC.

  4. Histéresis ultrabaja

     -- Banda muerta máxima ≤0.05MPa, presión constante de disparo y reinicio para evitar ciclos rápidos y frecuentes de encendido y apagado de los equipos posteriores.

Coincidencia de escenarios de aplicaciones industriales típicos

  1. Protección de baja presión de la fuente de aire principal

     -- Instalado aguas abajo de las unidades lubricadoras del regulador del filtro de aire; activa una señal de alarma si la presión de suministro cae por debajo de 0,4 MPa para proteger los vibradores K/GT, los martillos percutores BVP/SK y los actuadores neumáticos contra daños por empuje insuficiente.

  2. Confirmación de la posición de la carrera del cilindro

     -- Después de que el cilindro se extiende por completo, la presión de la cámara aumenta al valor preestablecido para enviar una señal de interruptor para enclavar el siguiente paso del proceso de producción.

  3. Enclavamiento de seguridad del circuito del vibrador

     -- Supervisa la presión del aire de funcionamiento; corta la energía a las válvulas de escape rápido XQ cuando la presión cae por debajo del umbral para evitar que el vibrador se queme debido al funcionamiento bajo presión.

Comparación de rendimiento: interruptor digital IS3000 VS IS10 Reed VS ISE30A

Resumen de una oración

     El presostato neumático mecánico de pistón serie SOLH IS3000 presenta baja histéresis, fuerte resistencia a vibraciones y alta capacidad de carga de contacto, con montaje roscado/junta y variantes de PLC de microcarga disponibles, ampliamente utilizado para protección de seguridad de presión de circuito de aire y señales de activación automática de procesos en vibradores, estaciones de sujeción de cilindros y equipos de automatización general.
