Bomba de diafragma serie RPB1011 (tipo válvula solenoide incorporada PB1000A)

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     SOLH PB1011A pertenece a la serie de bombas de diafragma neumáticas de simple efecto en miniatura PB1000A con válvula solenoide incorporada. Presenta un contorno compacto, total resistencia a la corrosión y cero fugas en el sello del eje. Diseñada para el suministro de flujo micro a medio de disolventes químicos, agua pura, líquidos médicos y reactivos, es una bomba dosificadora de precisión compacta ampliamente utilizada en las industrias de química fina, semiconductores y biotecnología.

Clasificación de modelos y modo de conducción

     --  PB1011A: válvula solenoide integrada de 3 puertos (CC 24 V), control de señal eléctrica directa, cableado plug-and-play

     --  PB1013A: Tipo piloto de aire externo, impulsado por una válvula solenoide externa independiente

     --  Sufijo del tamaño del puerto: 01 = puerto de fluido estándar Rc1/8

     --  Modelos completos comunes: PB1011A-01; PB1011A-01-B (con soporte de pie de montaje); PB1011A-01-N (puerto de rosca NPT)

Especificaciones técnicas básicas (PB1011A)

     -- Unidad de accionamiento: válvula solenoide 3/2 incorporada, 24 V CC, consumo de energía 0,35 W

     --  Rango de flujo: 8～2000 ml/min (0,12～120 L/h)

     --  Presión de trabajo de descarga: 0~0,6 MPa

     --  Elevación de succión en seco: máx. 2,5 m

     -- Temperatura del fluido de funcionamiento: 0~50 ℃ (sin formación de hielo dentro de la cámara de la bomba)

     -- Viscosidad líquida máxima permitida: 100 mPa·s

     -- Rango de presión de aire de suministro: 0,2～0,7 MPa

     -- Consumo de aire: ≤40 L/min (ANR)

     -- Dimensión y peso total: 60×60×41 mm, aprox. 170 gramos

     -- Ruido de funcionamiento: ≤64 dB(A); El ruido se reduce aún más con el silenciador adaptado.

     -- Vida útil del diafragma: hasta 30 millones de ciclos de conmutación

Configuración del material de la pieza húmeda

      -- Cuerpo de la bomba: Polipropileno PP / acero inoxidable SUS316 opcional

     -- Diafragma y núcleo de válvula de retención: PTFE + PP compuesto

     -- Material de sellado: caucho fluorado FKM, excelente resistencia a ácidos, álcalis y disolventes orgánicos.

     -- Ventaja del material: El diseño del sello sin eje elimina las fugas del medio; Resistencia total a la corrosión para soluciones químicas, agua pura, reactivos médicos y fluidos ácidos/álcalis suaves.

Principio de funcionamiento (tipo de control eléctrico PB1011A)

     -- Solenoide activado: el aire comprimido ingresa a la cámara de transmisión y empuja el diafragma para desplazarse hacia la izquierda; El líquido dentro de la cámara de la bomba se descarga a través de la válvula unidireccional superior.

     -- Solenoide desenergizado APAGADO: La cámara de transmisión expulsa el aire; el diafragma se reinicia hacia la derecha bajo la fuerza del resorte incorporado; El líquido nuevo se aspira hacia la cavidad de la bomba a través de la válvula de retención de entrada inferior.

     -- El ciclo de encendido/apagado del solenoide de alta frecuencia (1~10 Hz) realiza una succión y descarga de líquido continua; El flujo de salida se puede ajustar con precisión cambiando la frecuencia de conmutación.

Requisitos de instalación y tuberías

  1. Regla de instalación obligatoria

     -- El puerto de salida de fluido (OUT) debe mirar hacia arriba para evitar que el aire se bloquee dentro de la cámara de la bomba y provoque la interrupción del flujo.

 2. Definición de puerto y especificación de subprocesos

     -- Puertos principales de entrada y salida de fluido: Estándar Rc1/8", NPT1/8 opcional

     -- Puerto SUP de suministro de aire: rosca M5×0,8

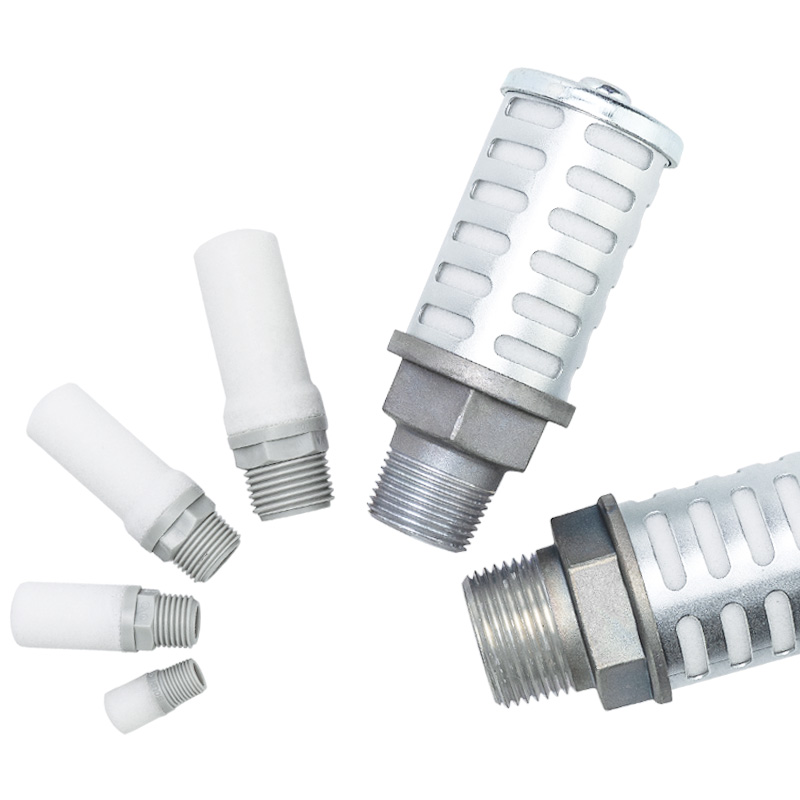

     -- Puerto de escape EXH: rosca M5×0,8, compatible con silenciador miniatura AN05-M5

  3. Orificios de montaje

     -- 2 × orificios para tornillos M4 con 6 mm de profundidad; o φ4,5 agujeros pasantes; Accesorio de soporte de pie exclusivo KT-PB1A-5 disponible para instalación de equipos fijos.

Escenarios típicos de aplicaciones industriales

     -- Fabricación de semiconductores y fotovoltaica: transferencia de disolventes químicos, circuito de circulación de líquido de limpieza

     -- Equipos médicos y bioquímicos: microentrega de reactivo, solución tampón y líquido biológico

     -- Maquinaria de impresión y embalaje: sistema de alimentación automática de tinta y pegamento adhesivo.

     -- Protección ambiental y tratamiento de agua: dosificación de agentes químicos, recolección de muestras de aguas residuales

     -- Industria de automatización general: fluido de corte, agente de limpieza y transporte de aceite ligero

Directrices para la selección de modelos

     -- Coincidencia de flujo: seleccione PB1011A para flujo ≤2000 ml/min; Modelo de piloto de aire PB1013A para escenarios especiales de control de varillaje (flujo máximo 1000 ml/min)

     -- Selección de material húmedo: cuerpo de bomba de PP para líquidos químicos débiles en general; Combinación SUS316 + PTFE para solventes corrosivos fuertes

     -- Modo de control: control directo eléctrico elija PB1011A; Conexión de enclavamiento externo del equipo. Elija el tipo de piloto de aire PB1013A.

     -- Accesorios auxiliares: Instale el silenciador en el puerto de escape para reducir el ruido de funcionamiento; soporte de pie combinado para una instalación fija a largo plazo

Ventaja del intercambio SOLH

     La serie SOLH-PB1011 coincide completamente con la serie PB1011 original de SMC en dimensiones generales, diseño de rosca de puerto y todos los parámetros de rendimiento, reemplazo directo sin modificación de la tubería, con un rendimiento de costos superior.

Resumen de una oración

     La bomba de diafragma neumática con solenoide incorporado en miniatura SOLH PB1011A adopta piezas húmedas resistentes a la corrosión de PTFE/FKM a prueba de fugas y sin sello de eje, admite dosificación de flujo micro-medio de 8 ~ 2000 ml/min, disponible en versiones de solenoide eléctrico integrado y piloto de aire externo, la bomba de transferencia de precisión compacta para sistemas de entrega de reactivos semiconductores, médicos, de impresión y ambientales.
