Junta flotante serie JA / JB / JC / JS

Junta flotante serie SOLH JA / JB / JC / JS | Conector de extremo de varilla neumático equivalente a SMC

Marca: SOLH de Richge Technology | Junta flotante estándar SMC, reemplazo directo

1. Descripción general del producto

  La junta flotante actúa como una articulación flexible entre el vástago del cilindro y la carga. Su función principal es absorber la desalineación del montaje y el error de paralelismo. Protege el vástago del pistón del empuje lateral, lo que reduce la flexión, el desgaste anormal y el riesgo de atascos. Es un accesorio estándar esencial para maquinaria de automatización.

2. Clasificación y diferencias de cuatro series

3. Especificaciones técnicas generales

   Ángulo de giro: ±5° para JA/JB/JS; Modelos JC seleccionados hasta ±10°

   Desplazamiento permitido: 0,5~1 mm (JA); 0,5 mm (JB/JC/JS)

     • Temperatura de funcionamiento: -5~+70 ℃ (estándar); -10~+120℃ (acero inoxidable JS)

     • Tamaños de rosca: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, adaptados al diámetro del cilindro

     • Presión de trabajo: ≤1 MPa para neumática; ≤3,5 MPa para versiones hidráulicas de servicio pesado

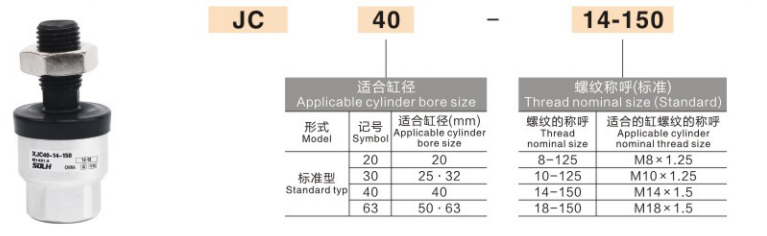

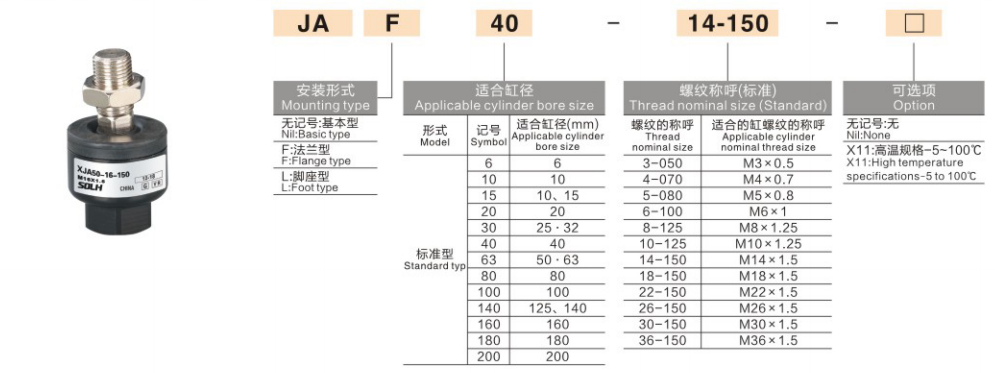

4. Explicación y ejemplos del código modelo

  Tome como referencia JA20-8-100 / JB16-6-080:
  Prefijo JAJB/JC/JS = tipo de serie
  1er número (20/16): diámetro interior del cilindro coincidente Φ20 / Φ16
  2º número (86): rosca del vástago M8×1,25 / M6×1,0
  Sufijo (100080): medida de montaje/código de varilla, corresponde a la longitud total estándar

5. Guía de selección de 3 pasos

  1. Seleccionar serie por tipo de cilindro

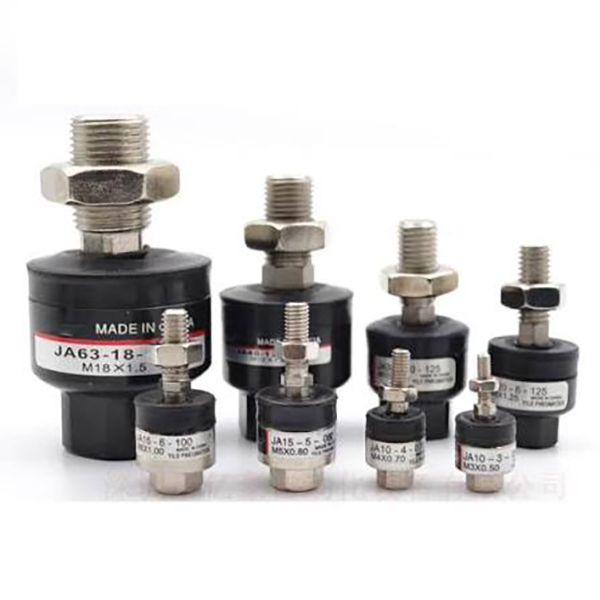

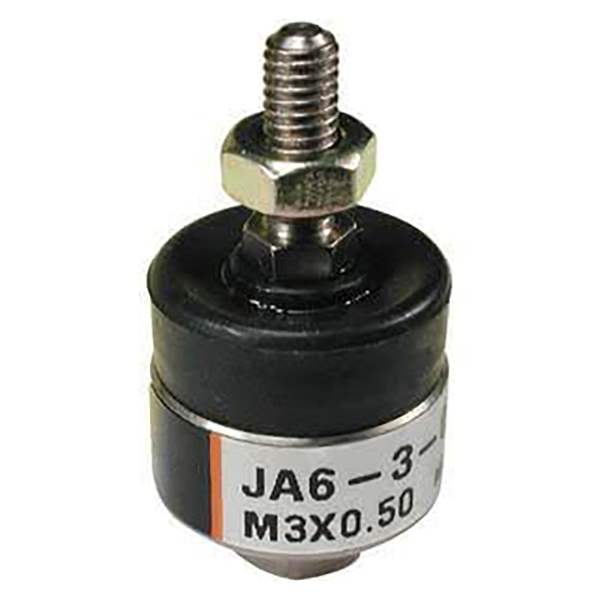

     Cilindro estándar (SC  SI / CP96) → JA, prioridad general

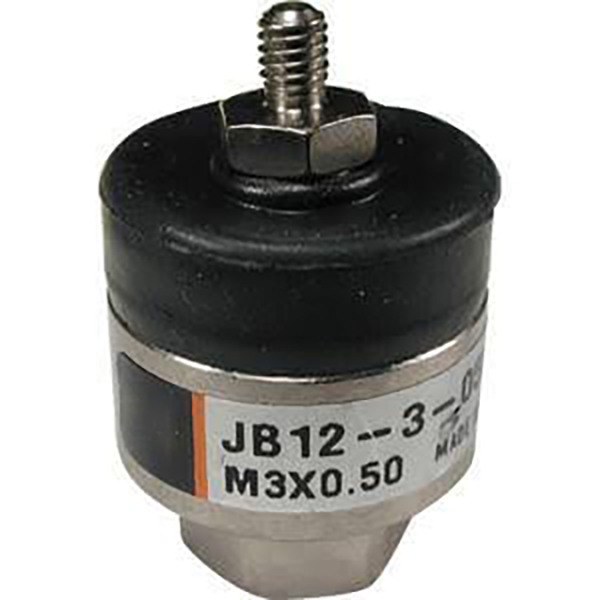

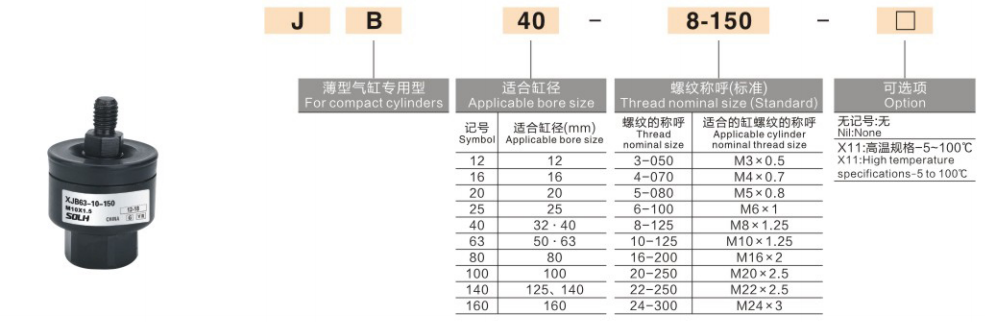

     Cilindro delgado (CQ2  CDQ2) → JB, espacio compacto
     Diseño microcilindro ultrahermético → JC ultracorto

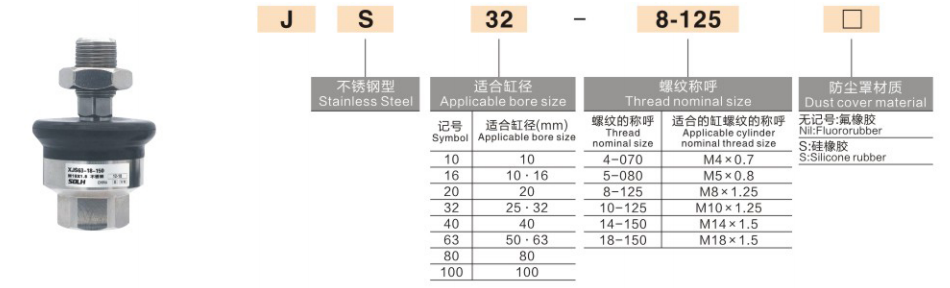

     Alimentos, ambiente médico/húmedo/corrosivo → acero inoxidable js

  2. Haga coincidir el tamaño de rosca y orificio
     Confirme la rosca del vástago del pistón (M5  M8 / M10, etc.) y el diámetro interior del cilindro. Nota: el mismo orificio de diferentes marcas puede tener diferentes especificaciones de rosca; verifique siempre con el dibujo real del cilindro.

  3. Coincidir con la carga y las condiciones de trabajo.
     Neumática estándar: serie estándar OK

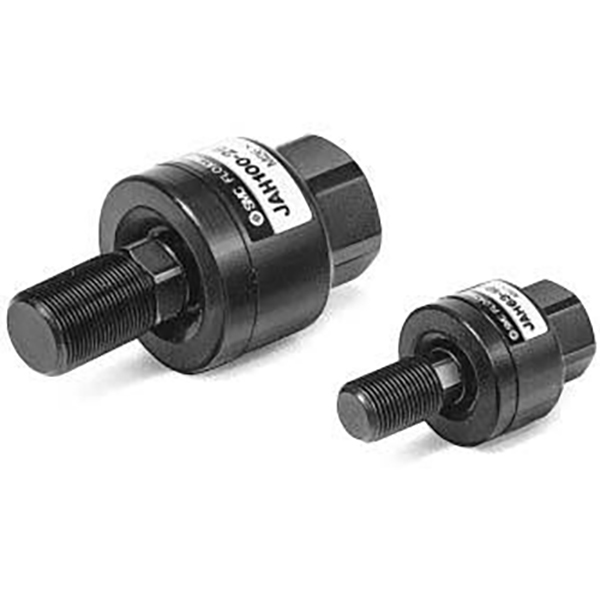

     Hidráulico para cargas pesadas: elija una junta flotante dedicada para trabajos pesados ​​(no JA normal)
     Alternancia de alta frecuencia: prefiera la versión con cubierta antipolvo para una vida útil más larga

6. Notas de instalación y funcionamiento

     • Retire la tapa antipolvo antes de enroscarla en el vástago del pistón y vuelva a instalarla después del montaje para evitar aplastar la tapa.

     • Aplique una pequeña cantidad de fijador de hilos anaeróbico en los hilos. La cinta de PTFE está prohibida; Los residuos pueden atascar la rótula.

     • Siga el par de apriete especificado. Apretar demasiado bloquea la rótula y desactiva la función de flotación.

     • Gire manualmente después de la instalación para confirmar el libre movimiento sin pegarse.

7. Declaración de reemplazo de SOLH

     Las juntas flotantes SOLH JA/JB/JC/JS siguen completamente la codificación, dimensiones y especificaciones de rendimiento del modelo SMC. Reemplazo directo de piezas importadas, con precios competitivos y plazos de entrega más cortos, ideal para reducir costos de equipos masivos.
