Racores instantáneos multipuerto tipo Y serie KQ2U / KQ2UD

Conexiones push-in multipuerto tipo Y serie SOLH KQ2U / KQ2UD | Conector del colector neumático

Marca: SOLH de Richge Technology | Conexión instantánea de múltiples salidas en Y equivalente a SMC KQ2U / KQ2UD

1. Descripción general del producto

     KQ2U es un divisor push-in tipo Y de 1 entrada y 2 salidas; KQ2UD es un colector push-in tipo Y de 1 entrada y 4 salidas. Ambos pertenecen a la serie de conexiones instantáneas neumáticas SOLH KQ2. Construido con cuerpo de PBT y rosca macho de latón niquelado. Plug-and-play directo para tubos de aire de PU; no se requiere cinta de PTFE. Diseñado para dividir circuitos de aire de 1 a 2/1 a 4, totalmente intercambiable con SMC KQ2U/KQ2UD. Ampliamente adoptado en equipos de automatización, ventosas de vacío y distribución de aire con actuadores neumáticos.

     KQ2U: 1 entrada, 2 salidas (forma de Y 1 a 2 divididas)
     KQ2UD: 1 entrada, 4 salidas (forma de Y 1 a 4 divididas)

2. Reglas de nomenclatura de modelos

2.1 KQ2U (divisor en Y de 1 entrada y 2 salidas)

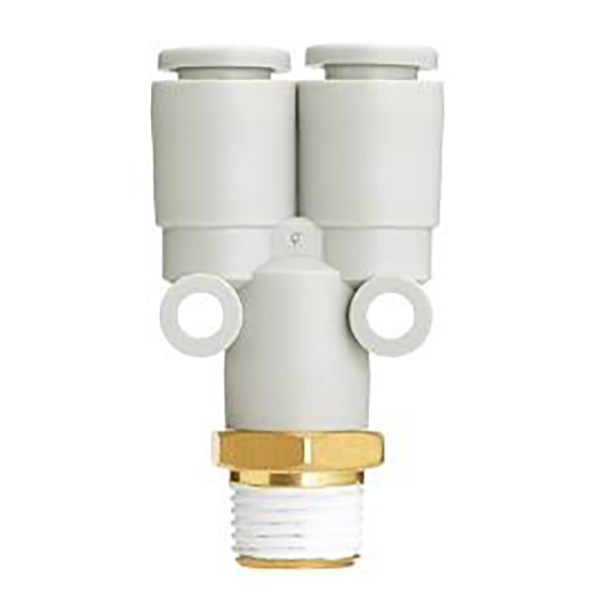

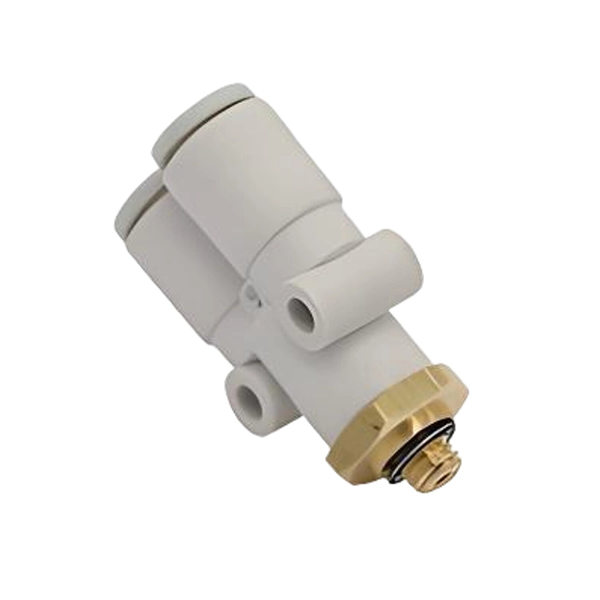

  1.Versión rosca macho KQ2Uxx-xxS Ejemplo: KQ2U06-02S
     KQ2U: Accesorio tipo Y de 1 entrada y 2 salidas
     06: Tubo OD de los puertos de salida Φ6mm
     02S: Rosca macho cónica R1/4 (S = Rosca macho cónica R)
     Código de hilo: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

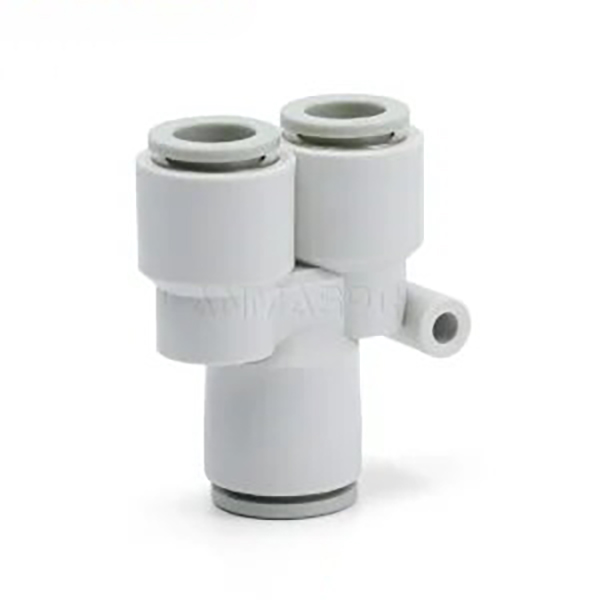

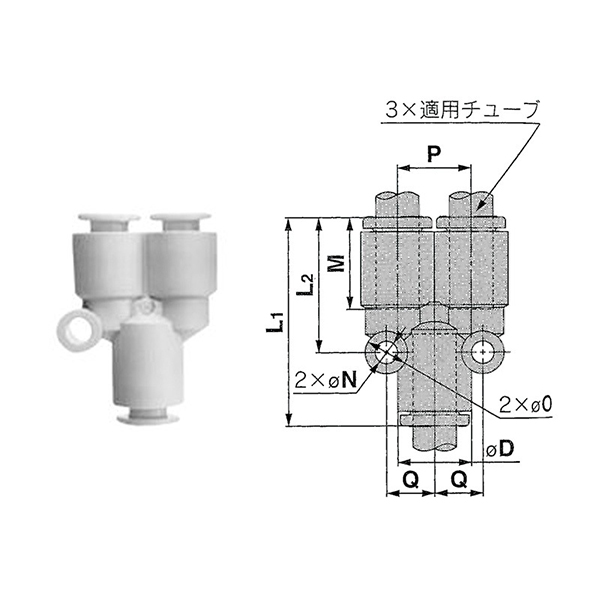

  2.Versión de tubo recto de igual diámetro KQ2Uxx-00 Ejemplo: KQ2U08-00
     La entrada y las dos salidas comparten un diámetro exterior de tubo idéntico, todos de Φ8 mm

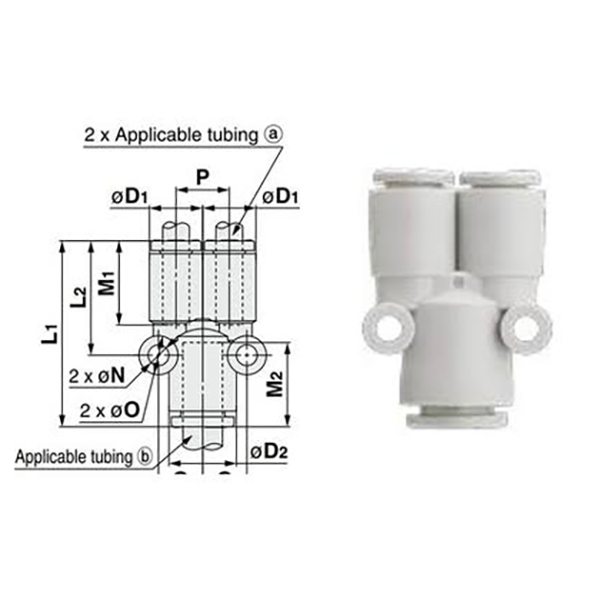

  3.Versión reductora recta KQ2Uxx-yy Ejemplo: KQ2U04-06
     Dos salidas Φ4; entrada principal Φ6, división reductora de diferentes diámetros

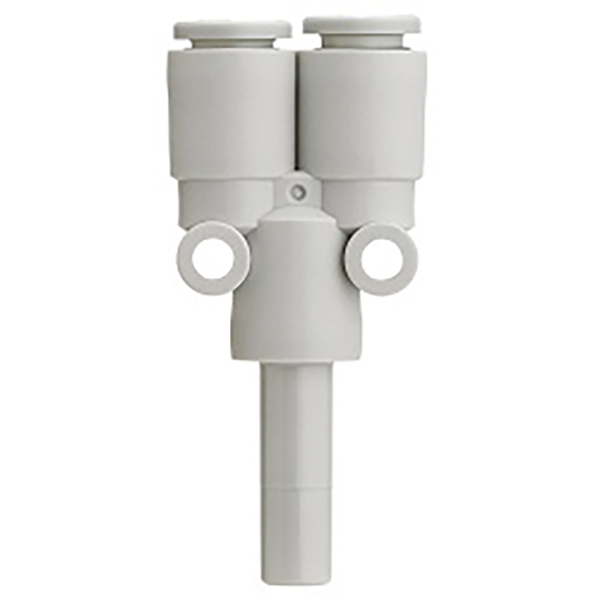

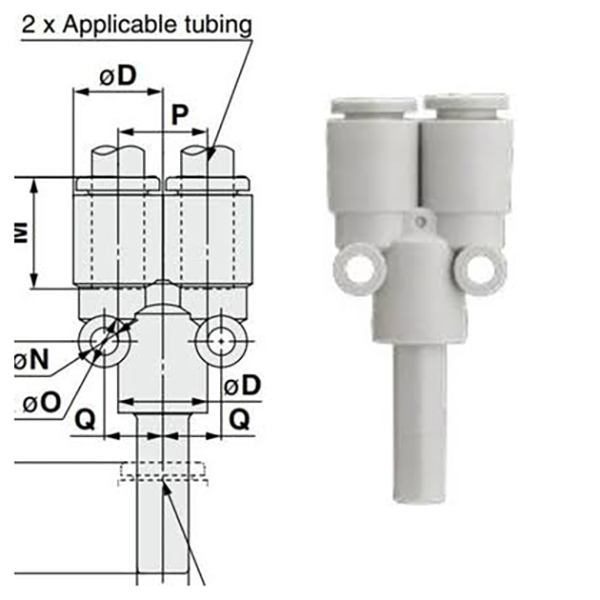

 4. Versión de tapón de púas KQ2Uxx-99
     Vástago de tapón rígido de plástico en la parte inferior, se inserta en el puerto de inserción hembra para división de 1 entrada y 2 salidas

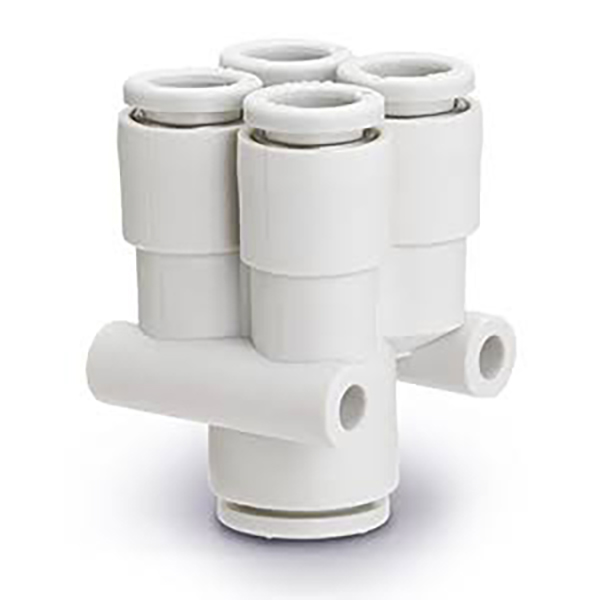

2.2 KQ2UD (colector Y de 1 entrada y 4 salidas)

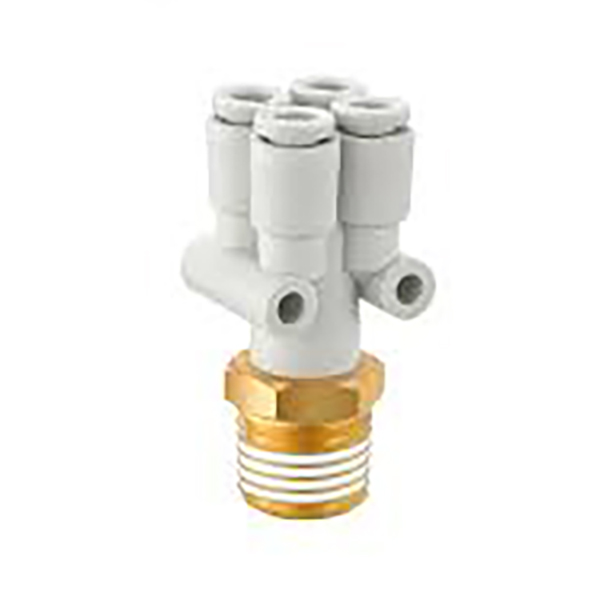

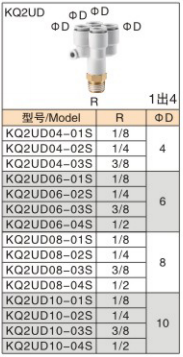

  1. Versión rosca macho KQ2UDxx-xxS Ejemplo: KQ2UD08-03S
     Entrada de rosca macho R38, cuatro salidas para tubo Φ8

  2. Versión de tubo reductor KQ2UDxx-yy Ejemplo: KQ2UD04-06
     Cuatro salidas Φ4, entrada principal Φ6, distribución reductora multipuerto

3. Tabla de resumen de especificaciones

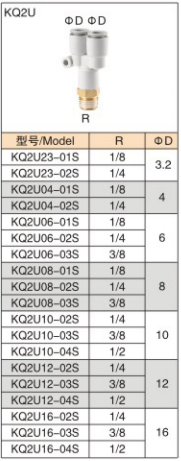

3.1 KQ2U (divisor en Y de 1 entrada y 2 salidas)

3.2 KQ2UD (colector Y de 1 entrada y 4 salidas)

4. Especificaciones técnicas generales

5. Características del producto

     • Montaje rápido a presión: Tubo insertado para sellado instantáneo. Presione el collar de liberación blanco para quitar el tubo, lo que mejora en gran medida la eficiencia del ensamblaje.

     • Distribución de aire de múltiples rutas: KQ2U para división 1 a 2, KQ2UD para división 1 a 4. Distribución centralizada de la fuente de aire para simplificar el enrutamiento del aire.

     • Opción reductora disponible: Versiones de igual diámetro y reductor para conexión de diferentes tamaños de tubo.

     • Sellado de roscas confiable: Rosca macho de latón niquelado de alta resistencia a la corrosión y resistencia mecánica.

     • Tamaño compacto: Tamaño reducido para espacios de montaje reducidos, ampliamente utilizado en manipuladores, plantillas y módulos de ventosa.

6. Aplicaciones típicas

     • División del conjunto de ventosas (varias ventosas comparten una única fuente de vacío)

     • Suministro de aire multicilindro para dispositivos de automatización.

     • Circuitos neumáticos para maquinaria de embalaje, equipos 3C y máquinas de moldeo por inyección.

     • División de líneas de aire para inspección neumática y plantillas de prueba

7. Notas de instalación

     • Corte el tubo perpendicularmente sin rebabas; las rebabas pueden rayar el anillo de sellado y provocar fugas de aire.

     • Empuje el tubo completamente hasta el fondo y confirme que el collar de liberación bloquea el tubo de forma segura.

     • No apto para agua, aceite o fluidos corrosivos fuertes. Sólo para servicio de aire comprimido y vacío.

     • Evite doblar repetidamente la raíz de la articulación para evitar grietas plásticas.
