Codo macho universal derivado de la serie KQ2Z

Conectores rápidos para colector multipuerto SOLH KQ2Z, divisor neumático equivalente a SMC KQ2Z. Cuatro subtipos: KQ2ZF 1 en 2, apilable, KQ2ZD 1 en 4 y KQ2ZT 1 en 6. Cuerpo de PBT con rosca de latón niquelado, compatible con tubos de PU/PA para circuitos de vacío y presión positiva. Richge Technology ofrece existencias estables y fabricación confiable para la distribución de aire automatizada.

Enviar Consulta

Descripción del Producto

Racores instantáneos para colector multipuerto serie KQ2Z | Divisores neumáticos equivalentes a SMC KQ2Z

Marca: SOLH de Richge Technology | Conexiones de un toque para colector neumático de múltiples salidas KQ2Z

1. Descripción general del producto

La serie KQ2Z pertenece a la familia de conexiones instantáneas neumáticas SOLH KQ2. Es un conector múltiple de múltiples ramas con rosca macho, que presenta una única entrada de aire y múltiples salidas de tubo simultáneas. Diseño de conexión a presión para inserción y extracción de tubos sin herramientas, utilizado para distribución centralizada de aire en sistemas neumáticos. Cuatro submodelos disponibles:

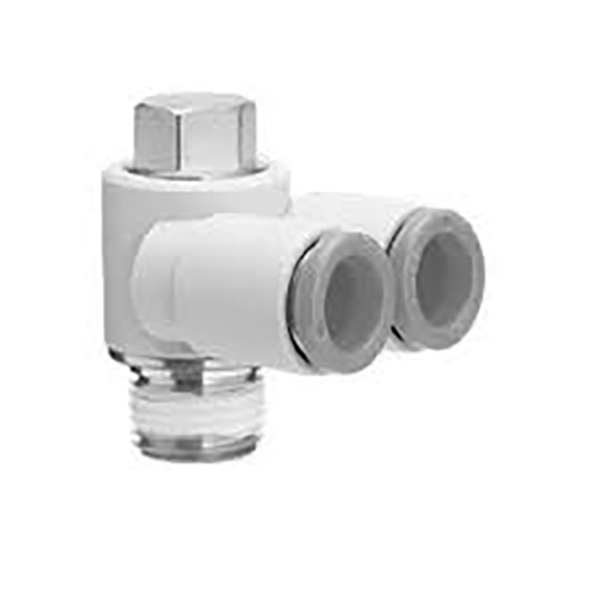

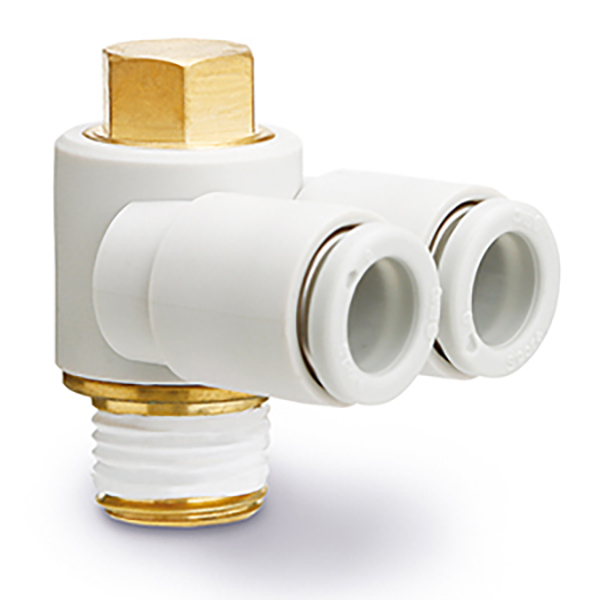

KQ2Z: Puerto dual de 1 entrada y 2 salidas, montaje hexagonal externo

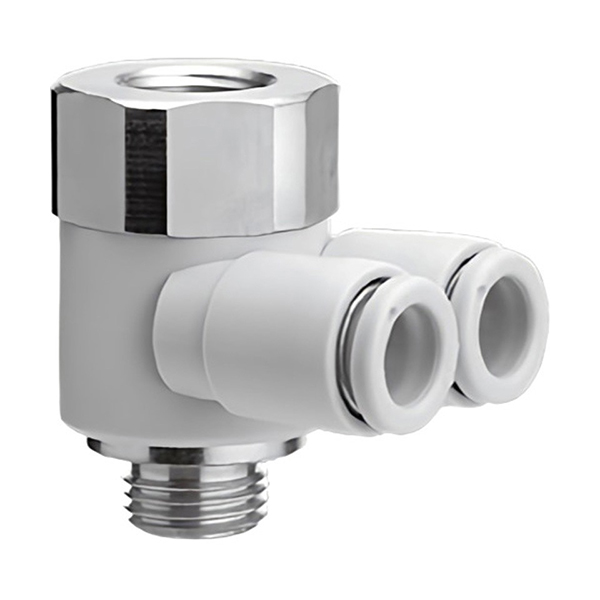

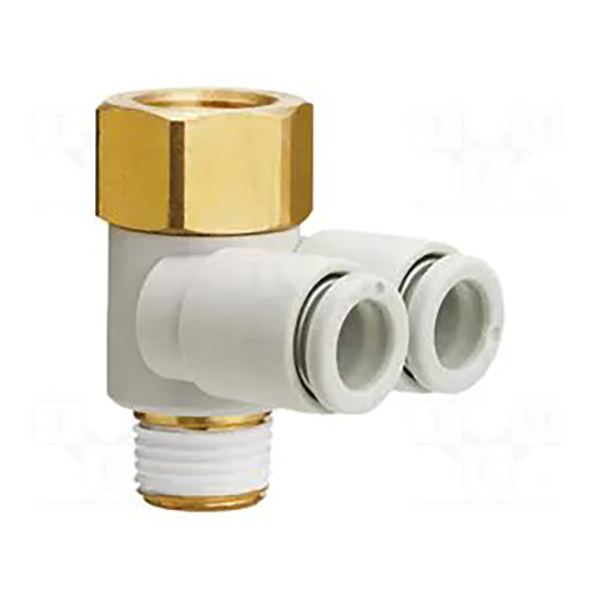

KQ2ZF: Colector apilable de 1 entrada y 2 salidas, rosca hembra Rc superior para colectores adicionales en cascada

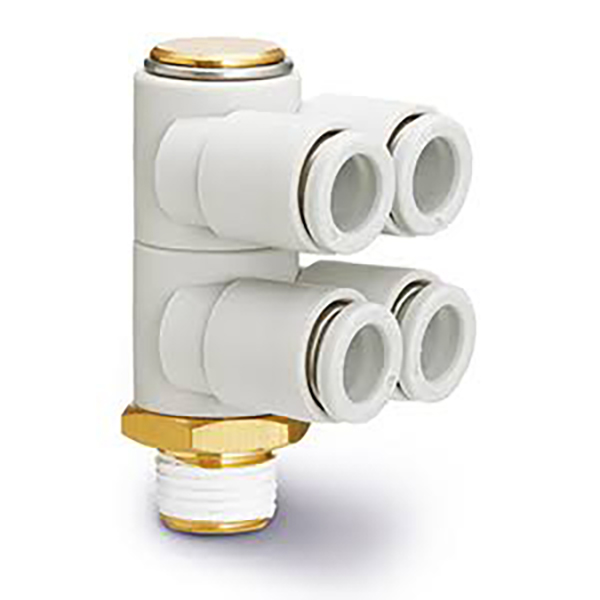

KQ2ZD: Colector derivador de cuatro vías de 1 entrada y 4 salidas

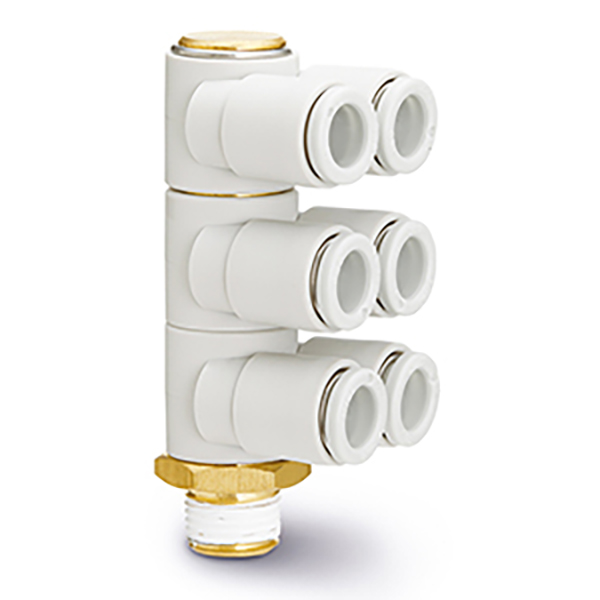

KQ2ZT: Colector derivador de seis vías de 1 entrada y 6 salidas

Ventajas principales: Diseño de colector compacto para ahorrar espacio de instalación. Cuerpo de PBT con rosca de latón niquelado. Compatible con tubería neumática PU/PA, funciona tanto para circuitos de presión positiva como de vacío. Reemplazo directo para accesorios originales SMC KQ2Z.

2. Explicación del código modelo

Formato: KQ2Z □□ - □□S

KQ2Z: Código de serie para conector de colector de derivación multipuerto
□□: Diámetro exterior del tubo ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

Sufijo:

01S02S/03S/04S: Rosca cónica macho Imperial R (1/8",1/4",3/8",1/2")
M5: Rosca macho métrica M5×0,8

KQ2ZF: Versión apilable, rosca macho R inferior + rosca hembra Rc superior. Se pueden conectar varios KQ2ZF de extremo a extremo para ampliar la cantidad de salida.

3. Lista completa de modelos

3.1 KQ2Z (1 entrada, 2 salidas, montaje hexagonal externo)

Modeloooo	Rosca macho R	Tubo ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (tipo apilable de 1 entrada y 2 salidas, rosca R + Rc)

Modeloooo	Rosca R/Rc	Tubo ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

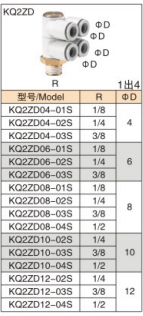

3.3 KQ2ZD (1 entrada 4 salidas)

Modeloooo	Rosca macho R	Tubo ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

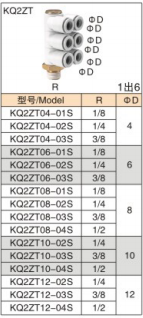

3.4 KQ2ZT (1 entrada 6 salidas)

Modeloooo	Rosca macho R	Tubo ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Materiales y especificaciones técnicas

Artículo	Parámetro
Material del cuerpo	Plástico de ingeniería PBT, alta resistencia y resistencia al impacto.
Componente de hilo	Latón niquelado, resistente al óxido y a la corrosión.
Anillo de sello	caucho de nitrilo NBR
Tubos compatibles	Tubo de PU, tubo neumático de nailon PA
Presión de trabajo	0~1.0MPa, aplicable para presión negativa de vacío
Temperatura de funcionamiento	-20 ℃ ~ +60 ℃
Método de conexión	Racor rápido; Presione el anillo de liberación para insertar/quitar el tubo.

5. Escenarios de aplicación

• Maquinaria de automatización, conjuntos de ventosas robóticas: distribución de múltiples rutas de fuente de aire única, reemplace los bloques de colectores tradicionales y ahorre espacio en la instalación

• Suministro de aire sincronizado para múltiples cilindros, tubería centralizada alrededor de islas de válvulas compactas

• KQ2ZF se puede apilar en serie para ampliar la cantidad de salida según demanda, conjunto de colector flexible

• Sustitución de importación, reemplazo directo para accesorios de colector de la serie SMC KQ2Z

6. Notas de instalación

• Corte el extremo del tubo verticalmente plano e inserte completamente el tubo en la parte inferior del conector para un sellado confiable.

• Envuelva una pequeña cantidad de cinta de PTFE en las roscas macho y aplique un par de apriete moderado para evitar agrietar el cuerpo de plástico.

• Extracción del tubo: presione el anillo de liberación blanco y tire del tubo hacia afuera simultáneamente.

• Para aplicación KQ2ZF en cascada, garantice el sellado de roscas. No exceda la presión nominal después del apilamiento de varias etapas.
