Amortiguador hidráulico no ajustable serie RB RBQ

Amortiguador hidráulico no ajustable serie SOLH RB | Amortiguador de repuesto estándar SMC

Marca: SOLH de Richge Technology | Amortiguador hidráulico de orificio fijo equivalente a SMC RB

1. Descripción general del producto

  La serie SOLH RB sonamortiguadores hidráulicos no ajustables siguiendo el estándar SMC. Convierte la energía cinética del impacto en energía térmica a través de una estructura de estrangulamiento porosa interna. No requiere ajuste, listo para instalación directa. Ampliamente utilizado para amortiguación de final de carrera, reducción de ruido y anticolisión de cilindros de aire, correderas lineales y mecanismos giratorios.

2. Funciones principales

     • No se necesita ajuste: Aceleración integrada de varias etapas, rendimiento estable desde carga ligera de baja velocidad hasta carga pesada de alta velocidad después de una instalación única.

     • Diseño compacto: Cuerpo corto con montaje roscado. Permite una desalineación de montaje de hasta ±5°, capaz de absorber la energía de oscilación de los actuadores giratorios.

     • Vivienda rígida: Puede servir como tope mecánico sin límite extra duro. Muelle de retorno incorporado.

     • Larga vida útil: Construcción completamente cerrada con sello de aceite para protección contra el polvo. Rango de velocidad de impacto: 0,05 ~ 5 m/s.

3. Clasificación de la subserie SOLH

4. Tabla de referencia de modelos populares RB/RBC

Modelo	Hilo	Carrera (mm)	Energía de absorción (J)	Aplicación recomendada
RB0604	M6×0,75	4	0.5～0.98	Microcilindro, mesa deslizante en miniatura
RB0805	M8×1.0	5	1.96	Φ6～Cilindro de aire Φ12
RB1006	M10×1.0	6	3.92	Φ16～Cilindro de aire Φ20
RB1412	M14×1,5	12	19.6	Φ32～Cilindro de aire Φ40
RB2015	M20×1,5	15	58.8	Φ50～Cilindro de aire Φ63
RB2725	M27×1,5	25	147	Φ80～Cilindro de aire Φ125

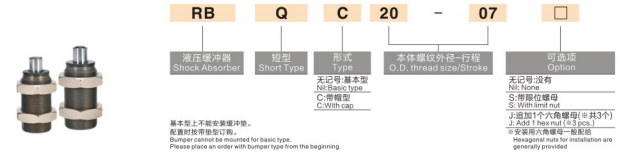

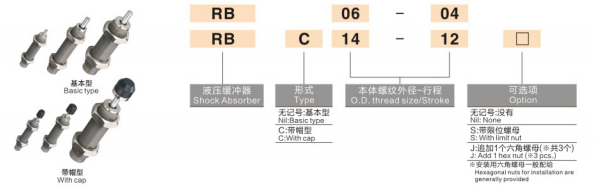

5. Regla de codificación del modelo

  Ejemplo: RB1412
    • RB = Amortiguador hidráulico serie estándar
    • 14 = Tamaño de rosca M14×1,5
    •12 = Carrera del tope 12 mm

6. Directrices de selección

     • Calcular la energía de absorción.: E = ½mv² + empuje × carrera. Seleccione un modelo cuya energía nominal ≥ valor calculado.

     • Combina el trazo correctamente: La carrera del amortiguador debe ser más corta que el recorrido total del mecanismo móvil para evitar el impacto contra el fondo.

     • Velocidad de impacto: Rango de trabajo estándar 0,05～5 m/s. Contáctenos para una versión reforzada para aplicaciones de velocidad ultra alta.

     • Selección de entorno: Elija RBL para fluido de corte/ambiente húmedo; Elija RBC con tapa para condiciones de mucho polvo.

     • Límite de desalineación: Ángulo excéntrico máximo permitido ≤5°. Instale una junta flotante si la desalineación excede este valor.

7. Instalación y precauciones

     • Aplique una pequeña cantidad de fijador de hilos anaeróbico en los hilos. NO utilice cinta de PTFE, que puede bloquear el orificio de estrangulación.

     • Se suministra con dos tuercas de seguridad hexagonales más una tuerca de tope para evitar que se afloje.

     • Se puede montar horizontal, vertical o en cualquier ángulo; El vástago del pistón debe mirar en la dirección del impacto.

     • Temperatura de funcionamiento: −10 ℃ ~ +80 ℃. Evite la formación de hielo a baja temperatura.

8. Ventaja del reemplazo de SOLH

   La serie SOLH RB copia completamente el código de modelo, las dimensiones y los parámetros de rendimiento de SMC, reemplazo directo para amortiguadores importados, con precio competitivo y plazo de entrega más corto, ideal para reducir costos de equipos masivos.
     •RB0805 → Reemplazar AC0805
     •RB1412 → Reemplazar AC1412
