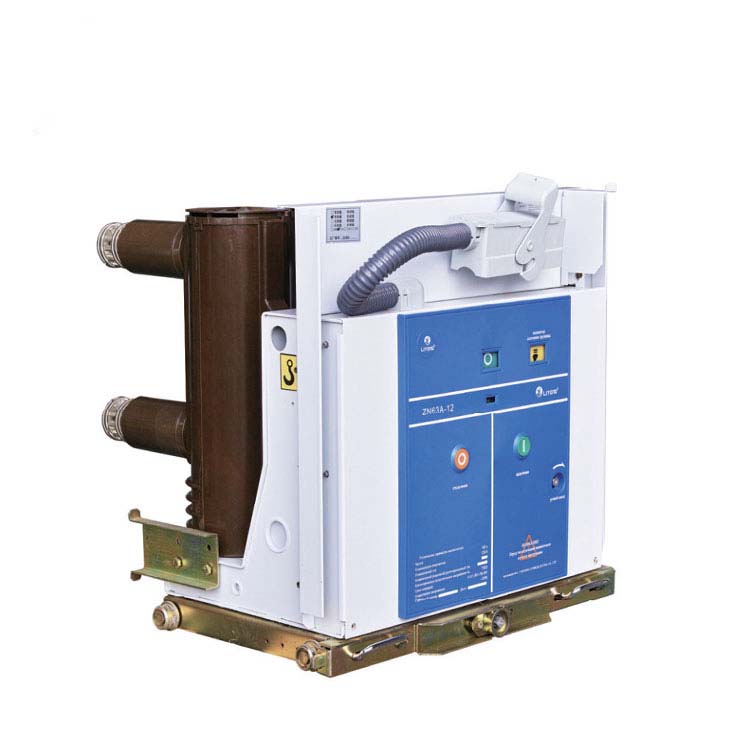

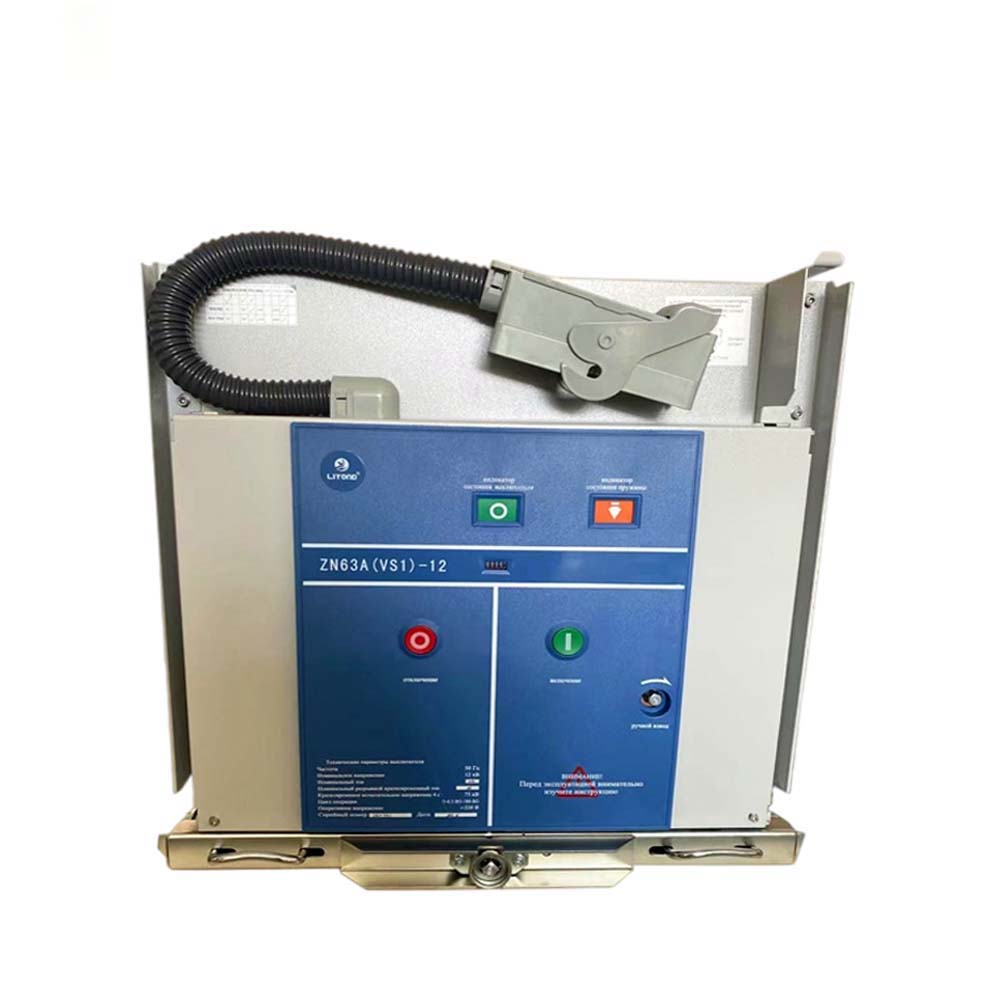

Vs1-12 /zn63-12 interruptor de circuito de vacío interior retirable

Vs1-12 /zn63-12 interruptor de circuito de vacío interior retirable

     El interruptor de circuito de vacío de alto voltaje VS1/Zn63-12 de alto voltaje se aplica al sistema de energía de voltaje nominal de 12kV como unidad protectora y de control para equipos de cuadrícula de energía y equipos de energía industrial. Puede equipar con Kyn28 (GZS1), XGN, GG-1A y otros tipos de paneles de apartamento. Productos relacionados: carretilla de mano aislada, carro de mano fusible y obstructor de transformador de voltaje.

1. Forma de instalación: tipo retirable, tipo fijo, tipo montado en el lado;

2. Mecanismo operativo: mecanismo de operación de resorte, mecanismo de operación magnética permanente;

3. Tipo de polo: poste ensamblado, poste incrustado;

4. Aplicación: SwitchGear Kyn28-12, XGN-12.

5. Enchufe secundario: 58pins, 64pins.

Características

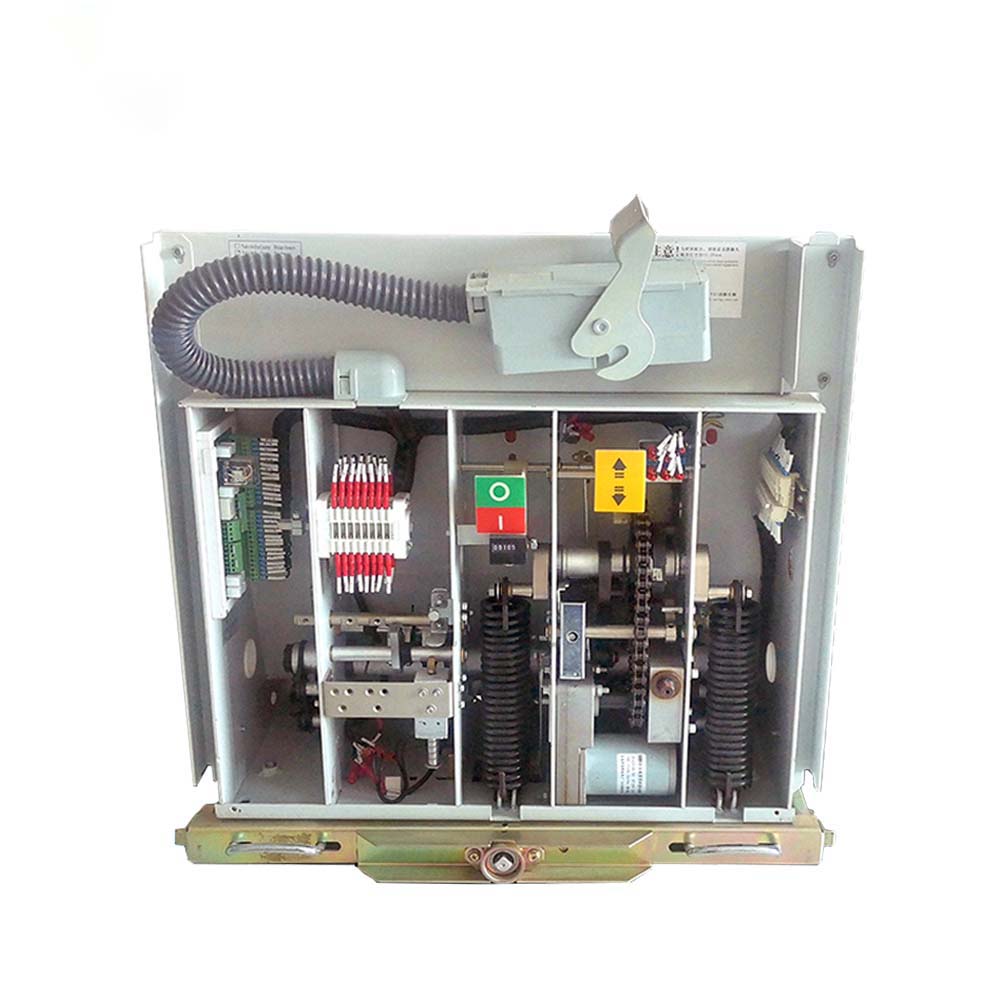

1. La cámara de extinción de arco y el mecanismo de operación del interruptor de circuito están dispuestos en una configuración de adelante hacia atrás y se conectan en su conjunto a través de un mecanismo de transmisión.

2. El cilindro aislante se forma utilizando el nuevo proceso APG (Gelación de presión automática).

3. Se agregan faldas de entrada y costillas de refuerzo al cilindro aislante, lo que mejora el nivel de aislamiento y la capacidad de resistir corrientes dinámicas.

4. La cámara de extinción del arco de vacío se instala dentro del cilindro aislante, evitando efectivamente el daño y la contaminación de la superficie causada por objetos extraños, al tiempo que reduce el tamaño general del disyuntor.

5. El mecanismo operativo adopta un diseño de energía almacenado por resorte, proporcionando funciones de almacenamiento de energía eléctrica y manual.

6. Un dispositivo búfer avanzado y racional asegura que no haya rebote durante la desconexión, reduciendo el impacto de la desconexión y la vibración.

7. No se necesita ajuste y tiene una operación mínima de mantenimiento o sin mantenimiento.

8. La vida útil mecánica puede alcanzar hasta 20,000 operaciones

 Estándares de productos

1. IEC622271-100 Switchgar de alto voltaje y control de la parte 100: Rompas de circuito de CA

2. GB1984 Rompas de circuito de CA de alto voltaje

3. GB/T11022 Especificaciones comunes para los estándares de SwitchGar y ControlGear de alto voltaje

4. JB/T 3855 Rompas de circuito de vacío de CA de alto voltaje

5. DL/T402 Especificación de roturas de circuito de CA de alto voltaje

Información básica.

Implicación del modelo

Parámetros técnicos

Dibujos técnicos

Condiciones de funcionamiento

1. La temperatura ambiente no es superior a +40 ° C y no inferior a -15 ° C (se permiten almacenamiento y transporte a -30 ° C);

2. La altitud no es superior a 1000 m;

3. Temperatura relativa: el promedio diario no es más del 95%, y el promedio mensual del valor no es superior al 90%, el valor promedio diario de la presión de vapor saturado no es más de 2.2 × 10-MPA, y el valor promedio mensual no es más de 1.8 × 10MPA;

4. La intensidad sísmica no excede los 8 grados;

5. No hay fuego, peligro de explosión, contaminación grave, lugares sujetos a corrosión química y vibración severa.
