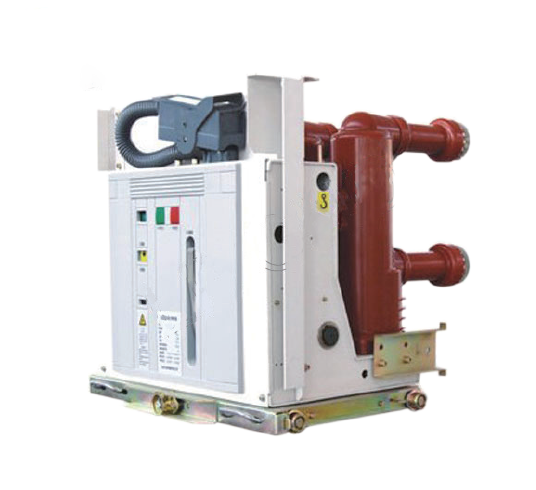

VSG-12 Aislamiento Cilíndrico Desatratir de circuito VCB retirable

VSG-12 Aislamiento Cilíndrico Desatratir de circuito VCB retirable

   Disfrutamos de un estatus extremadamente bueno entre nuestras perspectivas para nuestra gran mercancía de alta calidad, precio competitivo y el servicio ideal para la aparterrumpida eléctrica de metal, el gabinete de distribución de energía del LV, la aparterrumpida de alto voltaje con treinta. Enfrentando el futuro, continuaremos manteniendo los valores centrales de integridad, respeto, innovación, pasión y equipo profesional, siempre adheriremos al enfoque centrado en el cliente y devolver a los clientes globales con productos y servicios de alta calidad. Confiamos en nuestros ricos recursos humanos y excelentes condiciones de investigación científica para adaptarnos al desarrollo general del mercado con un mecanismo innovador. Persiguemos el objetivo de 'la calidad, la reputación y el servicio primero' y nos adherimos a los directores comerciales de 'EQUITACIÓN Y BENEFICIOS MUTIVOS'. Y cooperaremos cordialmente con amigos de varios círculos tanto en casa como en el extranjero con un nuevo gesto.

Disyuntor de vacío retirable en interiores

  El interruptor de circuito de vacío de alto voltaje VSG-12 de alto voltaje (ABBR.: Interruptor de circuito) es de tres frases a.c. 50Hz de distribución de la fuente de alimentación equipada con el voltaje nominal de 12 kV. Este producto está de acuerdo con GB1984-2003 (interruptor de circuito de alto voltaje A.C.), JB3855-1996 (3.6-4.5kV de a.c. interruptor de circuito de alto voltaje de A.C.), DL403-2000 (Condiciones técnicas para el pedido de 12-40.5kV de interruptor de circuito de vacío de alto voltaje) e IEC estándar 62271-100: Volaje alto (Volage alto). Se puede utilizar para proteger y controlar equipos en el equipo de la cuadrícula y el diseño dinámico de la empresa industrial y minera. Es adecuado para cambiar la carga y la operación frecuente con diferentes propiedades y con la capacidad de las operaciones de muchas veces que rompen la corriente de cortocircuito.

Los interruptores de circuito de vacío retirable interior son adecuados para sistemas de energía de CA trifásicos con voltajes nominal de hasta 12 ~ 24kV y frecuencia 50/60Hz. Son ampliamente utilizados en centrales eléctricas, subestaciones, petroquímicos, metalurgia, fabricación y otras industrias, aeropuertos, áreas residenciales, etc. Controle y protejan los equipos eléctricos, especialmente para ocasiones que deben operarse con poca frecuencia a corriente de cortocircuito multicircuito o corriente múltiple. Se puede instalar en la tabla de interruptores de aire interior aislada como el tipo Kyn28 o AMS.

  El disyuntor está hecho de tecnología APG madura. La aplicación del tampón terminal VD4 asegura que el terminal interior sea más confiable en cualquier entorno operativo. VD4 puede cumplir completamente con los requisitos de GB, DL, IEC, DIN, VDE y los estándares de otros países industriales avanzados.

El interruptor de circuito de vacío consta principalmente de tres partes: cámara de extinción de arco al vacío, mecanismo de operación, soporte y otros componentes.

1. Cámara de extinción de arco al vacío

Según los diferentes tipos de interruptores, hay cámaras de extinción de arco de vacío de cerámica con pantallas externas, pequeñas cámaras de extinción de arco de vacío con campos magnéticos longitudinales en forma de taza sellada intermedia y cámaras de arco de burbujas de vidrio sellado interno. La estructura básica es la siguiente:

•  Capilla de aislamiento hermético: el sistema de aislamiento hermético compuesto por un cilindro de aislamiento de vidrio de vidrio de cerámica, vidrio o vidrio microcristalino, una cubierta final móvil, una cubierta final fija y una tubería corrugada de acero inoxidable es un recipiente sellado al vacío. Para garantizar la atracción, además de los estrictos procedimientos operativos en el tipo de sellado, el material en sí también debe tener una pequeña transpiración y liberación de gas interno.

• Sistema conductor: está compuesto por una varilla conductora fija, una superficie de arco de funcionamiento fija, un contacto fijo, un contacto móvil, una superficie de arco en movimiento y una varilla conductora en movimiento. La estructura de contacto se puede dividir aproximadamente en tres tipos: contacto cilíndrico, superficie curva de ranura de contacto magnético transversal con forma de espiral y contacto longitudinal de campo magnético. En la actualidad, este tipo de cámara de extinción de arco adopta la tecnología de campo magnético longitudinal, que tiene una capacidad de extinción de arco fuerte y estable.

• Sistema de blindaje: la cubierta de blindaje es un componente indispensable en la cámara de extinción del arco de vacío, y hay varios tipos de cubierta de blindaje, como la cubierta principal de blindaje que rodea el punto de contacto, la cubierta de blindaje de tubería corrugada y la cubierta de blindaje de igualación de voltaje. La función de la cubierta de blindaje principal es la siguiente: ① para evitar que los productos salpiquen en la pared interna de la carcasa de aislamiento durante el proceso de arco, reduciendo así la resistencia de aislamiento de la carcasa. ② Mejorar la uniformidad de la distribución del campo eléctrico en la cámara de extinción de arco es beneficioso para reducir la fuerza del campo local y promover la miniaturización de la cámara de arco de vacío que extingue los productos de arco de condensación y absorber cierta energía de arco es beneficioso para la recuperación de la resistencia dieléctrica de la brecha de arco.

2. Mecanismo operativo

Según los diferentes tipos de interruptores de circuitos, se utilizan diferentes mecanismos operativos. Los mecanismos operativos comunes incluyen el mecanismo de operación de resorte (VS1), el mecanismo de operación del imán permanente y el mecanismo de operación de combinación (VBD).

Otras partes: vehículos de chasis, soportes de aislamiento, aisladores, etc.

¿Cuáles son las características de los disyuntores de vacío?

• Capacidad de ruptura, hasta 50ka; Después de la fractura, el medio entre las grietas se recupera rápidamente y no hay necesidad de reemplazar el medio.
• La distancia de apertura de contacto es pequeña. La distancia de ruptura de contacto del interruptor de vacío de 10 kV es de solo unos 10 mm. El poder operativo requerido es pequeño, la acción es rápida, el mecanismo operativo se puede simplificar y la vida útil se puede extender. En general, el mantenimiento no es necesario durante unos 20 años.
• Tiempo de extinción de arco corto, bajo voltaje de arco, baja energía de arco, baja pérdida de contacto e interrupciones múltiples.
• La barra de la guía móvil tiene una pequeña inercia y es adecuada para una operación frecuente.
•  Al operar el interruptor, el ruido de acción es bajo, lo que lo hace adecuado para uso urbano.
• Los medios de extinción o aislamiento de ARC no usan aceite, y no hay peligro de incendio o explosión.
• El cabezal de contacto es una estructura completamente sellada, que no reducirá su rendimiento debido a la influencia de la humedad, el polvo y los gases nocivos. Operación confiable y rendimiento de encendido-apagado estable. Como componente independiente, la cámara de extinción de ARC es fácil de instalar y depurar.
• Durante la vida útil del interruptor de circuito de vacío, la parte de contacto no requiere mantenimiento e inspección. Incluso si se llevan a cabo el mantenimiento y la inspección, el tiempo requerido es muy corto.
• El arco se extingue en un recipiente cerrado, y el arco y el gas caliente no están expuestos.
• Equipado con múltiples funciones de reinformación, adecuadas para las necesidades de aplicación de las redes de distribución

Ventaja:

• Estructura simple
• Adaptarse al interruptor de vacío de resistencia ultra baja
• Optimización de adaptación y mecanismo de operación de resorte modular
• Adecuado para operaciones frecuentes
• Mantenimiento gratuito, larga vida útil
• Rendimiento altamente confiable

Información básica.

Parámetros técnicos

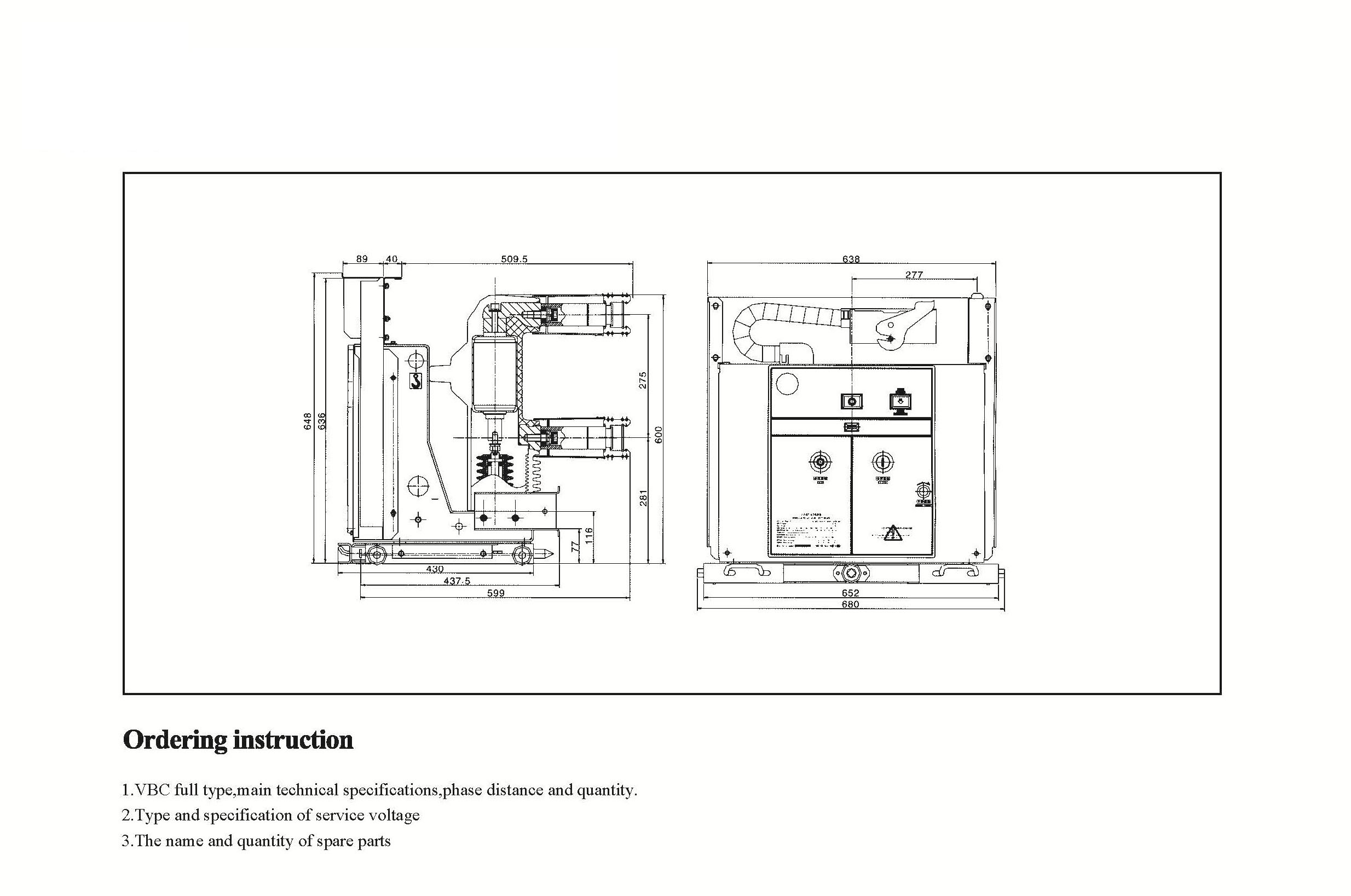

Dibujos técnicos

Entorno de servicio para el interruptor de circuito de vacío de alto voltaje (VCB)

a) Temperatura del aire: temperatura más alta: +40ºC; Temperatura más baja: -25ºC

b) Humedad: la humedad promedio mensual es del 95%; La humedad promedio diaria es del 90%.

c) Altitud: Altura máxima de instalación: 2500m

d) Obviamente no hay aire ambiente contaminado por gases corrosivos y combustibles, vapor, etc.
