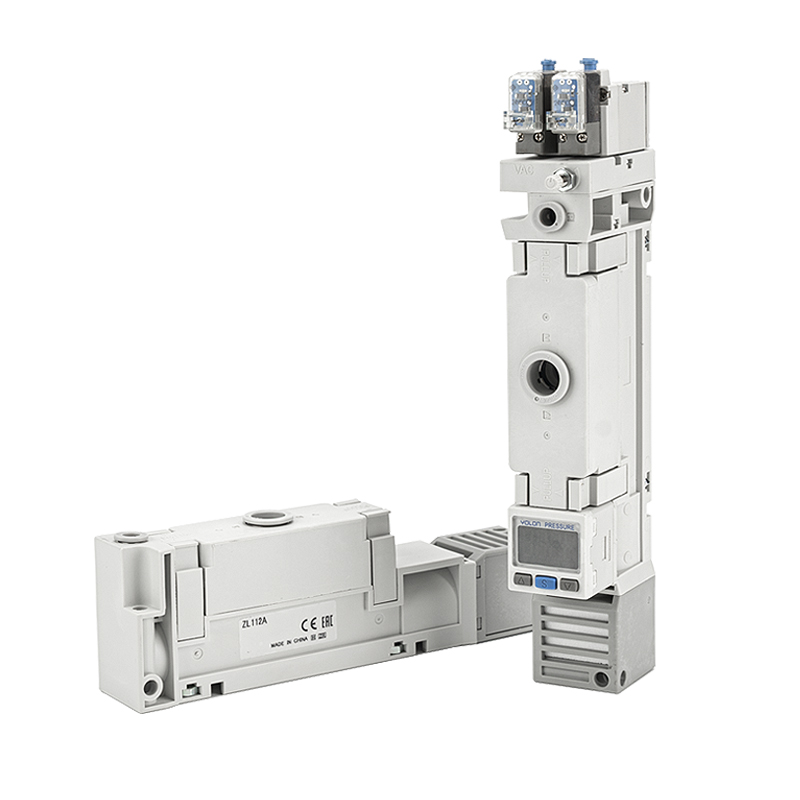

Eyector de vacío multietapa serie ZL112

Marca:SOLH de Richge Tecnología

Posicionamiento del producto

     La serie SOLH ZL112 es un eyector de vacío venturi de múltiples etapas integrado totalmente intercambiable con modelos equivalentes de SMC. Presenta un grado de vacío ultraalto, un gran flujo de succión y un consumo de aire drásticamente reducido. Hay disponibles múltiples módulos integrados opcionales que incluyen válvulas de suministro/liberación de solenoide, manómetro de vacío, medidor con pantalla digital y presostato de vacío. Sirve como unidad de vacío central para brazos robóticos automatizados y sistemas de fijación de ventosas múltiples.

Desglose completo de la regla de codificación de modelos completa

  1. Ejemplo de modelo con conjunto de válvula completo: ZL112-□-□-K15MZ-□-DDNL

Tabla comparativa de configuración y clasificación de series

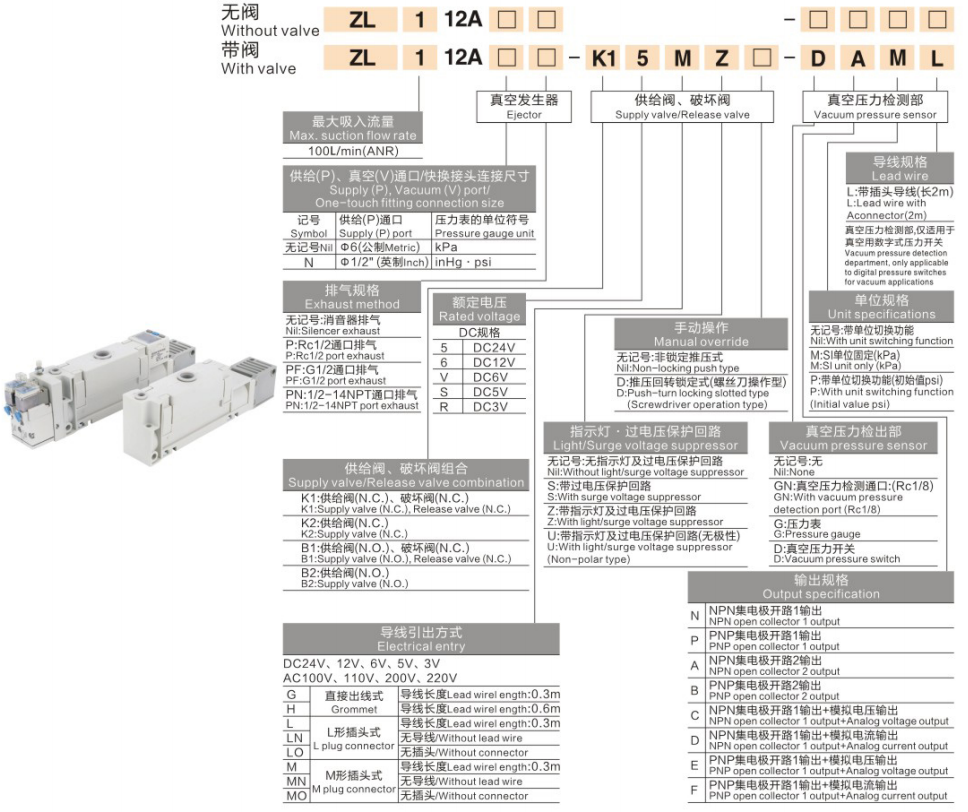

 1. Nueva serie ZL112A integrada (versión multifunción mejorada)

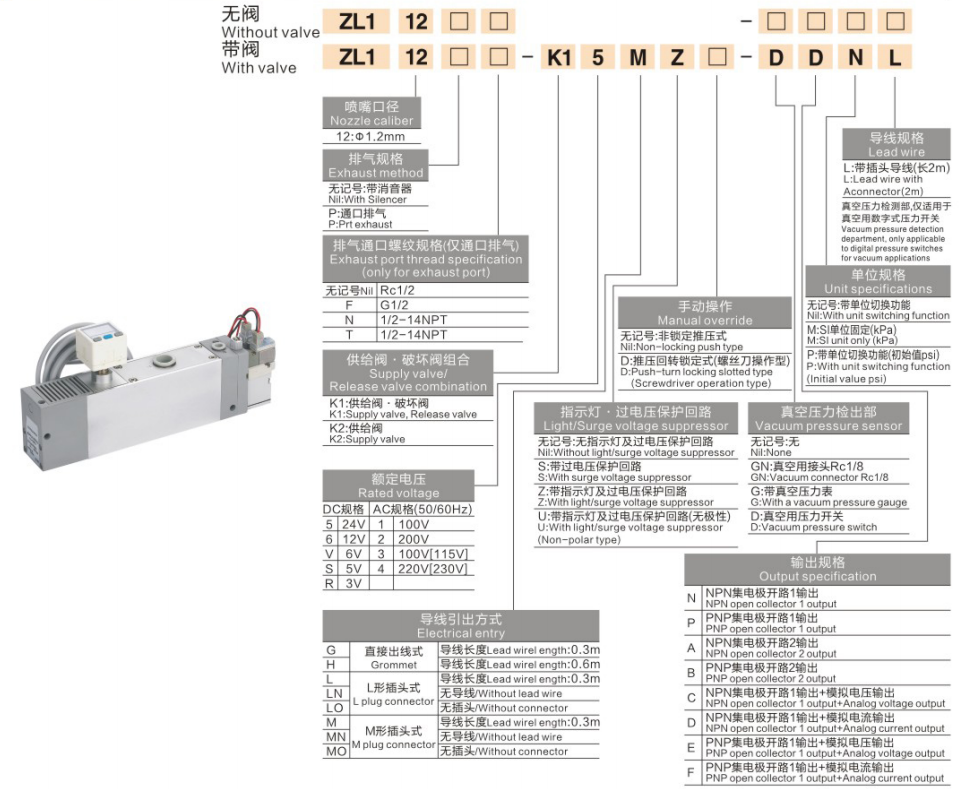

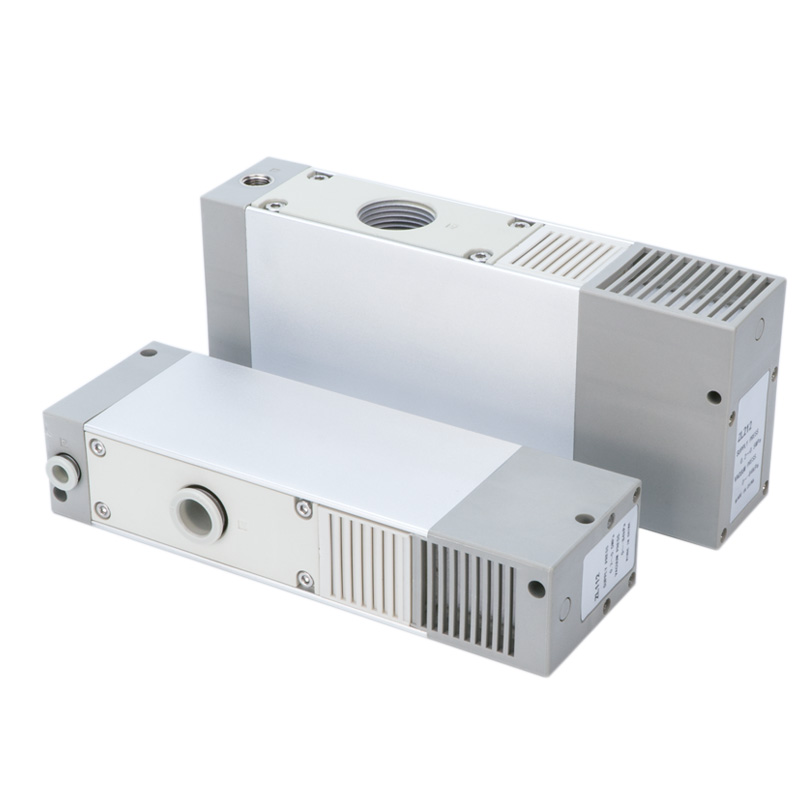

 2. Serie ZL112 de base estándar (medidor mecánico/digital opcional)

Ventajas principales del producto

  1. Tecnología de ahorro de energía venturi de múltiples etapas

     -- Grado de vacío estable -88 ~ -92kPa, potente flujo de succión; El consumo de aire se redujo en más del 40% en comparación con los eyectores de una sola etapa, lo que reduce considerablemente el costo del aire comprimido en el taller.

  2. Diseño todo en uno integrado altamente modular

     -- Válvula solenoide de suministro integrada opcional, válvula de descarga de vacío, silenciador, vacuómetro digital/mecánico y presostato. No se requieren accesorios adicionales por separado, lo que ahorra espacio en el gabinete y simplifica el diseño del cableado.

  3. Silenciador integrado de bajo ruido

     -- La estructura del silenciador incorporado limita el ruido de funcionamiento ≤70 dB(A), apto para el funcionamiento continuo en interiores del taller.

  4. Larga vida útil sin mantenimiento

     -- Cero piezas mecánicas móviles internas, resistentes a ciclos continuos frecuentes, soportan operaciones de producción en masa ininterrumpidas las 24 horas.

  5. Suministro de vacío centralizado con ventosas múltiples

     -- Adecuado para adsorción síncrona con múltiples plantillas y estaciones de trabajo, el tamaño compacto permite el montaje directo en el efector final del brazo robótico para acortar el tiempo de respuesta de la tubería de vacío.

Escenarios típicos de aplicaciones industriales

     -- Pinzas robóticas automatizadas, manipulación de dispositivos de succión de múltiples cavidades

     -- Electrónica 3C, paneles de vidrio, láminas de metal, recogida y colocación por vacío de piezas de trabajo porosas

     -- Equipos de transferencia al vacío para la industria alimentaria, de embalaje y de impresión.

     -- Piezas de trabajo y líneas de producción propensas a fugas que requieren un flujo de vacío grande y estable

Guía de selección rápida paso a paso

  1. Confirmar la demanda de control automático de vacío.

     -- Sólo generación de vacío sin purga automática: seleccione el modelo básico ZL112A / ZL112 (se necesita válvula externa)

     -- Se recomienda succión automática + purga de vacío rápida: variante de válvula dual K1

     -- Solo succión simple con prioridad de costo: variante de válvula de suministro simple K2

  2. Confirmar el requisito de la señal de monitoreo de vacío

     -- Retroalimentación de umbral PLC requerida: Elija el modelo de vacuostato DNL (NPN) / DPL (PNP)

     -- Se requiere lectura de presión visual local: D medidor con pantalla digital o G manómetro analógico mecánico

  3. Confirmar el requisito de diseño del escape.

     -- Control de ruido interior estándar: Versión estándar con silenciador incorporado (código de escape en blanco)

     -- Tubería de escape principal centralizada/de alto flujo: variante de escape con puerto P

Resumen de una oración

     El eyector de vacío venturi de etapas múltiples SOLH ZL112 ofrece un alto vacío de -88 ~ -92 kPa con un 40 % menos de consumo de aire, admite válvulas de solenoide integradas dobles/simples, opciones de vacuómetro digital/mecánico y interruptor de presión NPN/PNP, el módulo de vacío compacto integrado para sistemas robóticos de manipulación automatizada con ventosas múltiples.
