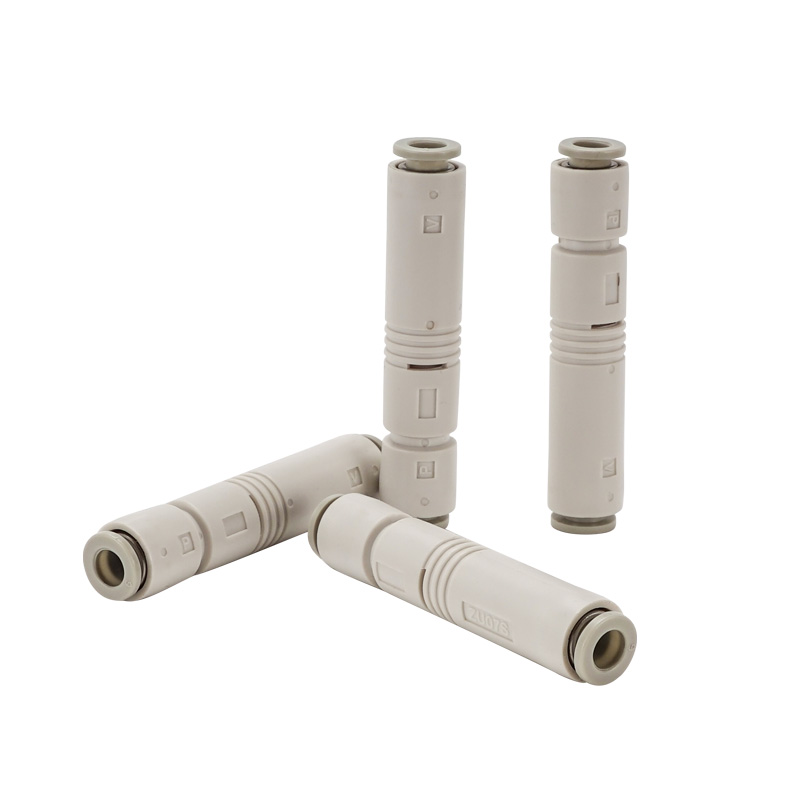

Eyector de vacío recto en línea serie ZU

Eyector de vacío recto en línea serie ZU | Generador de vacío tipo inserto de tubo recto SOLH

Marca: SOLH de Richge Technology | Eyector de vacío en línea intercambiable estándar SMC

1. Descripción general del producto

     La serie ZU es un eyector de vacío de tubo recto en línea. El puerto de vacío y el puerto de suministro de aire están dispuestos coaxialmente en línea recta. Presenta el tamaño más pequeño, el peso ultraligero y una instalación que ahorra espacio. Adecuado para ventosas distribuidas, componentes móviles y espacios estrechos y confinados.

2. Estructura central y principio de funcionamiento

     • Estructura: Puerto de suministro SUP → boquilla → sección difusora → puerto de vacío VAC → puerto de escape ESC, cuerpo de resina moldeado integralmente.

     • Principio: El chorro de aire comprimido a alta velocidad a través de la boquilla crea una presión negativa en el puerto de vacío para la adsorción al vacío; Escape con estructura silenciadora incorporada.

     • Material: Cuerpo principal: resina PBT de ingeniería; Conexión instantánea: POM. Sin cobre ni flúor, cumple con RoHS.

     • Peso: ZU05 ≈6,5 g, ZU07 ≈ 7,0 g; Nuevo ZU□Una versión mejorada de solo 3,9 g.

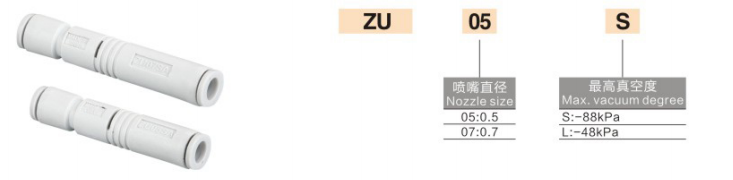

3. Regla de codificación de modelos (estándar SMC)

  Versión antigua (ZU05 / ZU07)

  Formato: ZU + orificio de boquilla + tipo (S/L)

     • ZU05S: boquilla de Φ0,5, tipo de alto vacío (-84 kPa)

     • ZU05L: boquilla de Φ0,5, tipo de flujo alto (-48 kPa)

     • ZU07S: Boquilla Φ0.7, tipo alto vacío

     • ZU07L: Boquilla Φ0.7, tipo de flujo alto

  Nueva versión mejorada (ZU□A, más corta y ligera)

  Formato: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Alto vacío (-87~-90kPa); L = Flujo alto (-48kPa)

     • A = versión mejorada: longitud acortada en un 11%, peso reducido en un 40%

4. Tabla de parámetros clave a presión de suministro estándar de 0,45 MPa

5. S Alto Vacío VS L Alto Flujo

     • Tipo S de alto vacío: Vacío máximo -84~-90kPa. Para ventosas pequeñas, piezas delgadas y bien selladas que requieren una fuerte fuerza de adsorción, como componentes electrónicos y películas delgadas.

     • Tipo L de alto flujo: Vacío máximo -48 kPa con mayor flujo de succión. Adecuado para piezas de trabajo con superficies porosas/rugosas, ventosas grandes, altas fugas y demanda de respuesta rápida, p. cartón y tablero de madera.

6. Guía de instalación y tuberías

  1. Instalación: Se puede montar en cualquier orientación, no requiere soporte de fijación; Se puede insertar directamente en el medio de la tubería de aire.

  2. Tubería

￮ Puerto de suministro SUP: conecte el tubo de aire Φ6 (estándar)

￮ Puerto de vacío VAC: conecte la ventosa/la tubería de vacío

￮ Puerto de escape EXH: abierto a la atmósfera, no bloquear

  3. Presión: Estándar 0,45 MPa, rango de trabajo 0,1 ~ 0,6 MPa

  4. Temperatura: 5~50℃ (sin formación de hielo en la fuente de aire)

7. Escenarios de aplicación típicos

     • Electrónica 3C, semiconductores, adsorción distribuida con pequeñas ventosas

     • Línea de producción de automatización, piezas móviles/efector final de robot

     • Espacio de instalación reducido, aplicaciones livianas y de respuesta de alta velocidad

     • Manipulación de papel fino, películas finas, piezas diminutas y chips electrónicos

8. Comparación de selecciones: ZU, ZB y ZL
