Eyector de vacío con puerto corporal serie ZH‑D

Eyector de vacío con puerto corporal serie ZH‑D | Generador de vacío de conexión neumática directa Venturi de una etapa

Marca: SOLH de Richge Technology | Totalmente mecánico intercambiable con generador de vacío importado de la serie ZH

1. Descripción general del producto

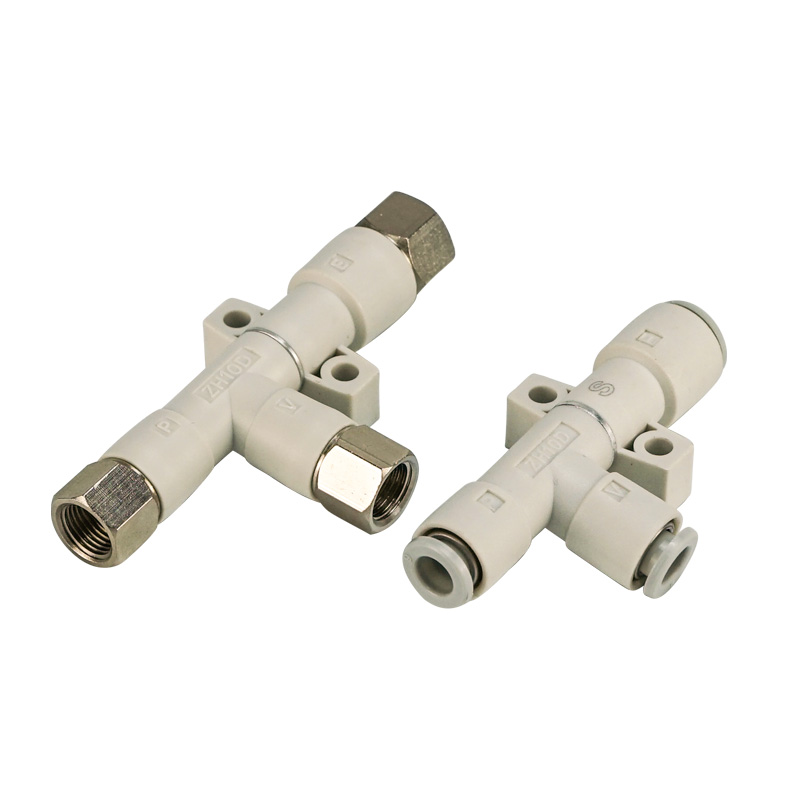

     El tipo ZH‑D con puerto corporal es un eyector de vacío Venturi de una sola etapa. Tres puertos independientes, incluido el puerto de suministro SUP, el puerto de vacío VAC y el puerto de escape ESC, requieren tubería externa. Sin silenciador incorporado dentro del cuerpo principal. Diseño compacto y liviano con estructura de boquilla de resina integrada, totalmente intercambiable con la serie ZH importada.

  Distinción de modelo

     • Tipo con puerto de carrocería ZH‑D: Tres puertos para tubería externa, sin silenciador incorporado.

     • ZH‑B Tipo caja: Equipado con silenciador integrado en el interior del cuerpo, reservados sólo los puertos de alimentación y vacío.

  Dos grados de rendimiento:

     • Especificación S (alto vacío): Vacío máximo: 90 kPa, ideal para piezas de trabajo lisas y selladas.

     • Especificación L (alto flujo): Mayor flujo de succión con menor nivel de vacío, para piezas de trabajo porosas respirables como papel, tela y cartón.

  Tapas del orificio de la boquilla Φ0,5/0,7/1,0/1,3/1,5/1,8/2,0 mm. Admite múltiples opciones de conexión: conexión instantánea, rosca G/Rc, rosca imperial NPT. Múltiples soluciones de montaje: fijación directa con tornillos, soporte de montaje e instalación en carril DIN. Ampliamente aplicado para aplicaciones de módulos de múltiples estaciones y efectores finales de robots.

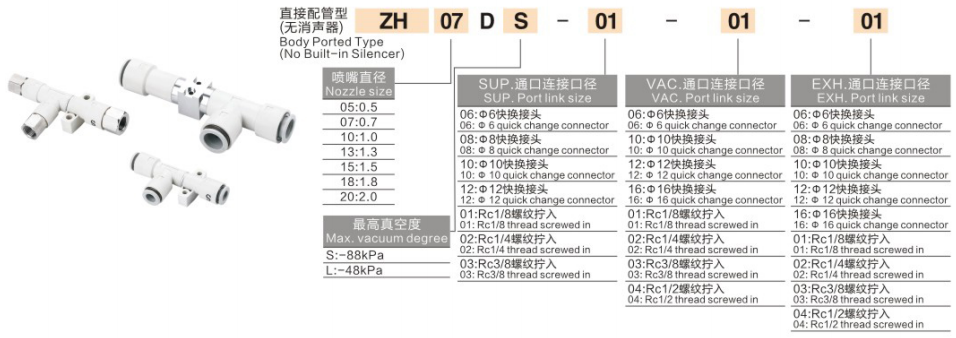

2. Explicación completa de la codificación del modelo

Modeloo de ejemplo:ZH10DSA‑06‑08‑10

     • ZH: Código de serie del eyector de vacío

     • 10: Código del orificio de la boquilla

     • D/B: Forma del cuerpo. D = tipo con puerto en el cuerpo con 3 puertos externos sin silenciador incorporado; B = tipo caja con silenciador integrado

     • S/L: Característica de vacío. S = tipo de alto vacío máximo -90 kPa con flujo de succión moderado; L = tipo de alto flujo. ZH05‑13 último ‑48 kPa; ZH15‑20 ultimate ‑66kPa, flujo grande para piezas de trabajo respirables

     • A: Versión ligera de nueva generación con dimensiones más cortas y peso reducido

     • ‑06‑08‑10: Especificación del puerto(SUP-VAC-ESC). El número de dos dígitos representa el tamaño de conexión instantánea métrica (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 para rosca G/Rc; N01/N02 para rosca imperial NPT.

  Ejemplo de pedido: ZH13DSA‑08‑10‑10
     Eyector de vacío con puerto corporal ZH, boquilla de Φ1,3 mm, grado S de alto vacío, nueva versión A liviana; puerto de suministro Φ8, puerto de vacío Φ10, puerto de escape Φ10 conexión instantánea.

3. Ventajas principales de rendimiento

     • Tres puertos externos totalmente independientes: Puertos separados de suministro de SUP, vacío de VAC y escape de ESC. Los gases de escape pueden conectarse a un silenciador externo o a un tubo de escape centralizado. Adecuado para la integración de módulos y efectores finales de robots, sin limitaciones de espacio del silenciador interno.

     • Boquilla de resina integrada ligera: Boquilla y cuerpo principal moldeados integralmente para una notable reducción de peso, perfecto para EOAT en movimiento a alta velocidad. La nueva versión A acorta la longitud y la altura y reduce el peso hasta un 74%.

     • Opciones de rendimiento de vacío dual: S alto vacío para piezas de trabajo lisas y selladas, incluidos vidrio, láminas de metal y carcasas de plástico; L de alto flujo para cartón, películas, telas y materiales propensos a fugas para compensación de fugas.

     • Ricas selecciones de puertos: Conexión instantánea métrica, rosca de tubo G/Rc y rosca imperial NPT para adaptación de equipos al mercado global.

     • Métodos de montaje diversificados: Fijación directa con tornillos, soporte estándar, soporte en forma de L y montaje en carril DIN para un diseño flexible.

     • Requisito de funcionamiento sin aceite: La lubricación por nebulización de aceite está prohibida; sólo se requiere aire comprimido filtrado y seco.

4. Especificaciones técnicas estándar

Rendimiento a una presión de suministro de 0,5 MPa (ANR)

Para la variante L de alto flujo: mayor flujo de succión con un orificio de boquilla idéntico con un nivel de vacío final más bajo.

5. Tabla comparativa ZH‑D VS ZH‑B

6. Guía de selección paso a paso

     • Selección de rendimiento S/L

 ￮ ✅ S alto vacío (-90 kPa): piezas de trabajo lisas y selladas, como placas de acero, vidrio, carcasas de plástico, PCB; fuga menor, se requiere alta fuerza de adsorción.

 ￮ ✅ L alto flujo: cartón, espuma, película, tela y otras piezas de trabajo transpirables propensas a fugas, el gran flujo compensa las fugas de vacío.

     • Selección del diámetro de la boquilla: Seleccione según el área total de adsorción de la ventosa. Una boquilla más grande genera un mayor flujo de succión y, al mismo tiempo, un mayor consumo de aire. Evite una boquilla demasiado grande para evitar el desperdicio de aire comprimido.

     • Selección del tipo de puerto: Conexión instantánea métrica (08/06/10/12) para equipos de automatización doméstica; Rosca G/rosca NPT para máquinas de exportación al exterior.

     • Nota sobre el manejo del escape para el tipo D: La variante D no tiene silenciador incorporado. El puerto de escape EXH debe conectar el silenciador externo, de lo contrario el ruido será extremo; o dirija el tubo de escape fuera del gabinete del equipo.

     • Solución de detección de vacío: Eyector de vacío serie ZH sin presostato incorporado. Agregue un interruptor de presión de vacío ZSE externo si se necesita retroalimentación de señal.

7. Escenarios de aplicación típicos

     • Recolección de extremo del brazo con robot EOAT: manipulación de piezas de plástico 3C, PCB y láminas de batería

     • Industria del embalaje: recogida de materiales de cartón, film y papel

     • Desmolde de piezas de pequeño tamaño para robot de moldeo por inyección

     • Módulo de vacío multiparalelo para adsorción sincrónica con múltiples ventosas

     • Estaciones de automatización que requieren escape centralizado de gases residuales fuera de la carcasa del equipo.

8. Descripción del diagrama de circuito neumático estándar

     Circuito estándar con puerto de carrocería del ZH‑D: filtro de fuente de aire AFC (unidad de niebla de aceite prohibida) → válvula solenoide 3/2 → puerto de suministro SUP de ZH‑D; El puerto de vacío VAC conecta el filtro de vacío ZFC y luego a la ventosa; El puerto de escape EXH conecta el silenciador externo o la manguera de escape encaminada fuera del equipo.

9. Notas importantes de operación

     • El lubricador por neblina de aceite está estrictamente prohibido. Los contaminantes del aceite obstruirán el pequeño orificio de la boquilla, provocarán una disminución de la fuerza de succión o una falla total. Sólo se adoptará un filtro de aire para el tratamiento de la fuente de aire.

     • El filtro de vacío en línea ZFC debe instalarse en el lado de vacío. La entrada de partículas de polvo provocará el bloqueo de la boquilla.

     • Para el eyector con puerto de carrocería ZH‑D, el puerto de escape EXH debe equipar un silenciador para evitar un nivel de ruido excesivo.

     • Presión de suministro recomendada: 0,4‑0,5 MPa. No se recomienda el funcionamiento continuo a largo plazo por debajo de 0,6 MPa.

     • Minimice la longitud de la manguera entre el eyector de vacío y la ventosa, reduzca el volumen de la tubería para una respuesta de vacío más rápida.
