Eyector de vacío tipo caja serie ZH‑B

Eyector de vacío tipo caja serie ZH‑B | Generador de vacío Venturi de una etapa con silenciador incorporado

Marca: SOLH de Richge Technology | Reemplazo directo compatible con la serie ZH‑B importada

1. Descripción general del producto

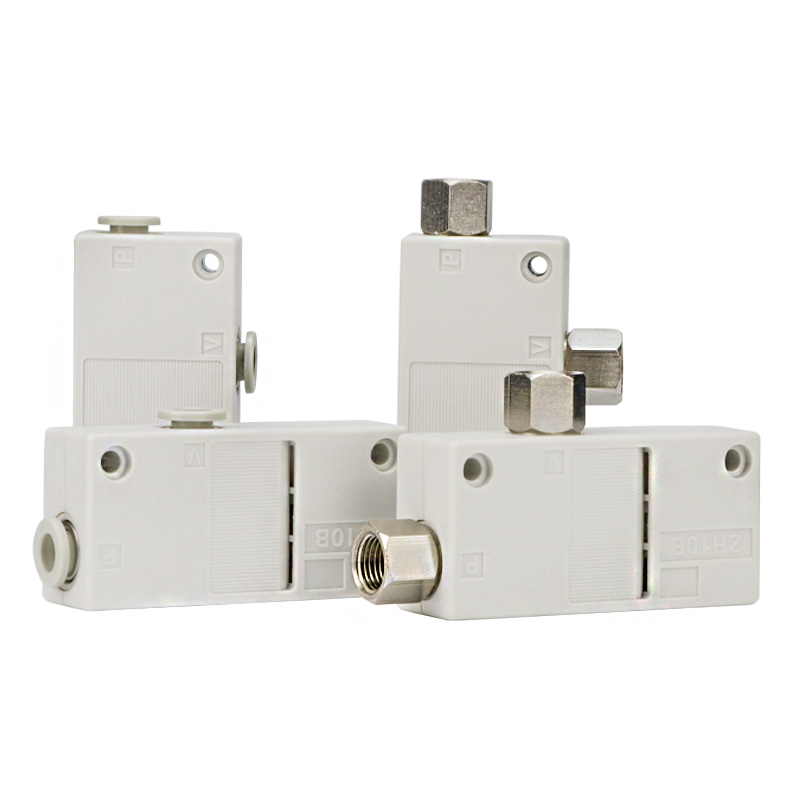

     El eyector de vacío tipo caja ZH‑B adopta el principio Venturi de una sola etapa con silenciador integrado dentro del cuerpo. Solo se reservan dos puertos: puerto de suministro SUP y puerto de vacío VAC, sin puerto de escape separado. El aire de escape se descarga directamente a través del silenciador incorporado. Instalación ultrasencilla sin necesidad de silenciador externo. Totalmente intercambiable con ZH‑B importado en dimensiones e interfaz de conexión. Dos versiones de rendimiento disponibles: tipo S de alto vacío y tipo L de alto flujo, con tamaños de boquilla completos. Ideal para accesorios de automatización pequeños y compactos y aplicaciones de recogida y colocación de robots.

  Distinción de modelo

     • Tipo de caja ZH‑B: Silenciador incorporado, 2 puertos (SUP y VAC)

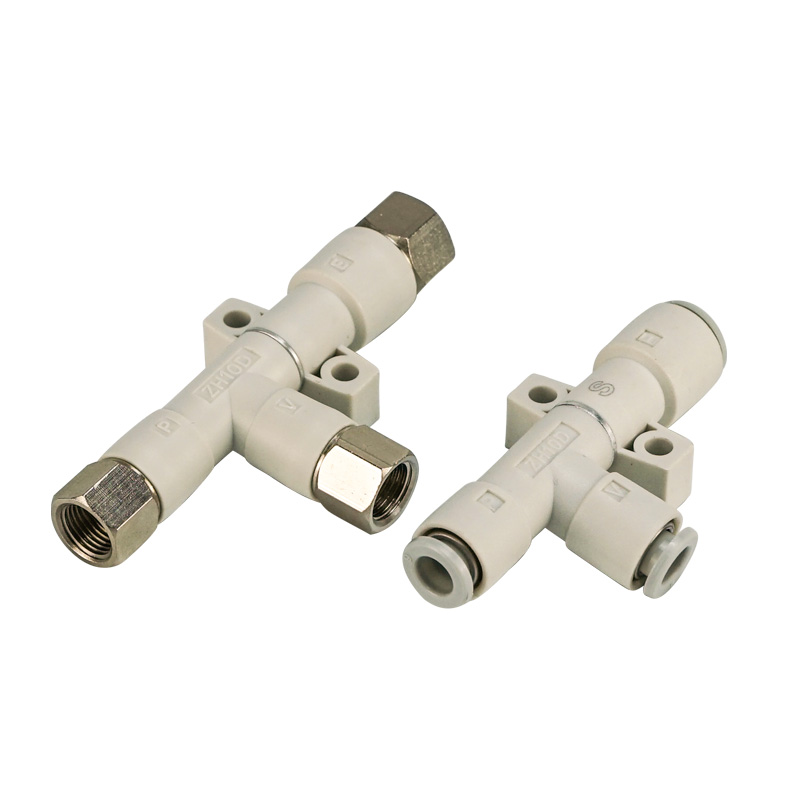

     • Tipo con puerto de carrocería ZH‑D: Sin silenciador incorporado, 3 puertos independientes SUP/VAC/EXH para tuberías externas

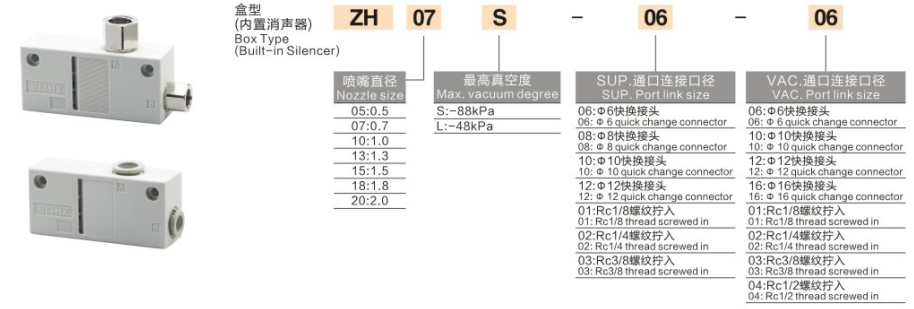

2. Explicación completa de la codificación del modelo

  Ejemplo:ZH07S‑06‑06

     • ZH: Código de serie, eyector de vacío tipo caja con silenciador incorporado

     • 07: Código de tamaño de boquilla

     • S/L: Característica de vacío máximo. S = alto vacío; L = flujo alto

     • 06: Tamaño de la conexión del puerto de suministro SUP

     • 06: Tamaño de conexión del puerto de vacío VAC

  Tabla de referencia de códigos de puerto

  Ejemplo de pedido: ZH10S‑08‑10
     Eyector de vacío tipo caja ZH con silenciador incorporado, boquilla de Φ1,0 mm, grado S de alto vacío; puerto de suministro conexión instantánea Φ8, puerto de vacío conexión instantánea Φ10.

3. Ventajas principales de rendimiento

     • Silenciador integrado: No se requiere silenciador externo. El aire de escape se descarga a través de una estructura silenciadora interna. Menos repuestos, bajo nivel de ruido y ahorro de espacio.

     • Sólo 2 puertos para cableado sencillo: Sólo puerto de suministro de aire de ALIM. y puerto de vacío de VAC, no puerto de escape de ESC. separado. Perfecto para espacios de instalación compactos limitados.

     • Versiones de doble rendimiento opcionales

￮ S Alto vacío (-88kPa): Fuerte fuerza de adsorción para piezas de trabajo bien selladas, como láminas de acero, vidrio, PCB y carcasas de plástico.

￮ L Alto flujo (-48kPa): Mayor flujo de succión para compensar las fugas de vacío, adecuado para materiales porosos respirables, incluidos papel, películas, cartón y espuma.

     • Múltiples selecciones de puertos: Racores instantáneos métricos muy utilizados en máquinas domésticas; Versiones rc rosca hembra para equipos de exportación.

     • Cuerpo ligero de PBT: Boquilla de PBT moldeada integralmente, de peso reducido, adecuada para robots pequeños EOAT. Admite montaje directo con tornillos o instalación con soporte.

     • Operación sin aceite: Sólo se requiere aire comprimido filtrado y seco, está prohibida la lubricación por niebla de aceite.

4. Especificaciones técnicas estándar

  Rendimiento de referencia a una presión de suministro de 0,5 MPa

5. Tipo caja ZH‑B VS tipo con puerto corporal ZH‑D

6. Orientación para la selección

     • Selección de versión S/L

￮ ✅ S Alto vacío: Piezas de trabajo lisas y selladas que requieren una fuerte fuerza de adsorción.

￮ ✅ L Alto flujo: Piezas de trabajo con fugas como cartón, película, tela, el gran flujo compensa las fugas de vacío.

     • Selección del diámetro interior de la boquilla: Seleccione según el área total de adsorción de la ventosa. Una boquilla más grande genera un mayor flujo y un mayor consumo de aire. Evite la boquilla de gran tamaño para evitar el desperdicio de aire comprimido.

     • Selección de puerto: Racores instantáneos métricos (08/06/10) para domótica; Rosca rc (01/02) para máquinas de exportación.

     • Detección de vacío: Sin sensor de presión incorporado. Instale el interruptor de presión de vacío ZSE en el circuito de vacío para confirmar el vacío o alarma de pieza faltante.

7. Circuito neumático estándar

     Unidad de servicio de fuente de aire AFC (unidad de niebla de aceite prohibida) → válvula solenoide 3/2 → puerto de suministro SUP de ZH‑B; Puerto de vacío VAC → filtro de vacío ZFC → ventosa de vacío.

8. Notas importantes sobre la operación

     • El lubricador por neblina de aceite está estrictamente prohibido. La contaminación por aceite obstruirá la pequeña boquilla y reducirá la fuerza de succión.

     • El filtro de aspiradora ZFC debe instalarse en el lado de la aspiradora para bloquear el polvo y proteger la boquilla.

     • Presión de suministro recomendada: 0,4~0,5MPa. No se recomienda el funcionamiento continuo a largo plazo bajo una presión total de 0,6 MPa.

     • Mantenga la manguera entre el eyector y la ventosa lo más corta posible y reduzca el volumen de la tubería para una respuesta de vacío más rápida.

     • El elemento silenciador incorporado acumulará polvo después de un uso prolongado. Limpie o reemplace el elemento silenciador una vez que disminuya la succión.
