Eyector de vacío multietapa serie ZL212

Eyector de vacío de múltiples etapas SOLIH ZL212, actualización directa para ZL112 con dimensión de montaje compatible con SMC. Mayor vacío de 90~-95 kPa y +30 % de flujo de succión, 40 % de ahorro de energía mediante el diseño multi venturi. Opciones modulares: silenciador/tubo de escape, manómetro mecánico o vacuostato digital (NPN/PNP), válvula de suministro+liberación. Ideal para manipulación de robots con ventosas grandes de vidrio, láminas de metal, materiales porosos y con altas fugas.

Enviar Consulta

Descripción del Producto

Eyector de vacío multietapa serie ZL212 | Modelo de actualización de generador de alto flujo y alto vacío para ZL112

Marca: SOLH de Richge Technology | Reemplazo directo compatible con dimensiones de instalación SMC ZL212

1. Descripción general del producto y especificaciones generales

La serie ZL212 es un eyector de vacío multietapa de flujo grande mejorado derivado de la serie ZL112. Equipado con un orificio de boquilla más grande, ofrece un mayor nivel de vacío y un flujo de succión mejorado. Especialmente diseñado para ventosas grandes, piezas de trabajo porosas y condiciones de trabajo con altas fugas. Ampliamente adoptado como unidad de vacío principal para manipuladores robóticos y aplicaciones de manipulación de materiales de chapa y vidrio.

Elemento de parámetro	Especificación
Posición del producto	Modeloo mejorado avanzado de ZL112, boquilla más grande para mayor vacío y mayor flujo
Fluido aplicable	Aire comprimido
Presión de aire de suministro	0,3~0,7MPa, rango de funcionamiento óptimo: 0,45~0,5MPa
Grado de vacío	-90 ~ -95kPa
Flujo de succión	Más del 30% más alto que ZL112, adecuado para piezas de trabajo porosas y ventosas grandes
Consumo de aire	Diseño de difusor de múltiples etapas, más del 40 % de ahorro de energía en comparación con el eyector de vacío de una sola etapa
Rango de temperatura ambiente	-5 ℃ ~ 60 ℃
Conexión de puerto	Conexión instantánea estándar/puerto roscado, totalmente intercambiable con dimensión de montaje SMC ZL212

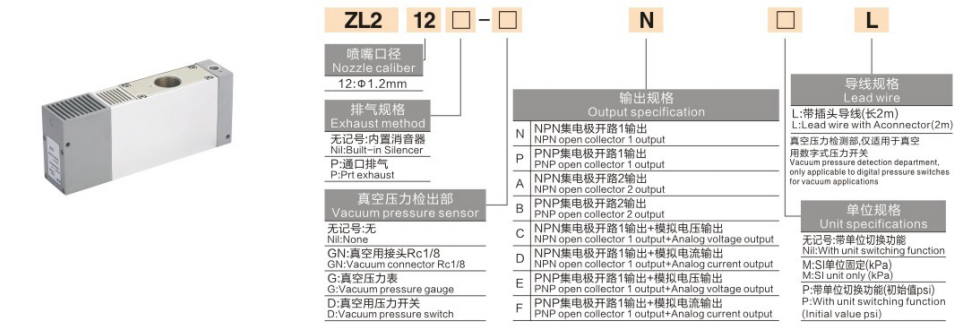

2. Regla de nomenclatura del modelo

Formato básico:ZL212‑□‑□‑□‑□

Formato extendido con válvula:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL

Posición	Código	Definición y descripción detallada
1‑4	ZL212	Código de serie para eyector de vacío de etapas múltiples, diámetro de boquilla más grande en comparación con ZL112
5to	Sin marca	Silenciador de escape, reducción de ruido estándar para taller general.
	P	Escape de puerto, para instalación de escape centralizado o de alto flujo
6to Unidad de detección de vacío	Sin marca	Sin módulo de detección de vacío
	GN	Puerto de detección de vacío Rc1/8 para conexión de manómetro externo
	G	Manómetro de vacío mecánico Y40Z incorporado
	D	Vacuostato digital incorporado
7mo Especificación de salida	N	Salida NPN de 1 canal de colector abierto
	P	Salida PNP de 1 canal de colector abierto
	A/B/C/D/E/F	Salida multicanal/salida de señal analógica y otras funciones ampliadas
octavo Unidad y cable	L	Cable tipo enchufe premontado de 2 metros
	M/P	Unidad fija/unidad conmutable (kPa/psi opcional)

3. Explicación de la configuración del modelo básico

Modelo	Configuración central	Aplicación típica
ZL212	Unidad base estándar, sin manómetro, sin válvula incorporada	Aplicación general de alto flujo, se requiere válvula solenoide externa
ZL212‑GN	Interfaz de vacuómetro externo Rc1/8	Aplicaciones que requieren un vacuómetro conectado externamente para la lectura
ZL212‑D	Vacuostato digital incorporado	Lectura digital de vacío y retroalimentación de señal eléctrica para control PLC
ZL212‑P	Versión de escape tipo puerto sin silenciador incorporado	Escenarios de escape centralizado de alto flujo, ambiente insensible al ruido
ZL212‑G	Equipado con vacuómetro mecánico Y40Z	Indicación de nivel de vacío mecánica local rentable

4. Comparación de selección de claves ZL112 VS ZL212

Artículo de comparación	ZL112	ZL212
Diámetro de la boquilla	Φ1.2mm	Boquilla de mayor tamaño
Grado de vacío	-88 ~ -92 kPa	-90 ~ -95kPa, mayor rendimiento de vacío
Flujo de succión	Caudal medio	+30% más flujo de succión
Condiciones de trabajo adecuadas	Ventosas comunes, piezas pequeñas-medianas	Ventosa grande, pieza de trabajo porosa, láminas y vidrio, bucles de alta fuga
Referencia de precio del modelo base	A partir de 245	A partir de 478, aprox. 20% más alto bajo configuración idéntica

5. Principales ventajas del producto

• Rendimiento venturi multietapa mejorado: Nivel de vacío y flujo de succión mejorados, excelente adaptabilidad para circuitos de vacío neumáticos de alta fuga.

• Opciones modulares totalmente integradas: La válvula de suministro/liberación de solenoide, el silenciador, el vacuómetro mecánico/digital y el interruptor de presión están disponibles para configuración de una sola pieza, lo que minimiza las piezas auxiliares adicionales.

• Construcción silenciosa: Silenciador incorporado, nivel de ruido ≤70dB, amigable para el entorno normal de taller de fábrica.

• Funcionamiento estable sin mantenimiento: Componentes mecánicos sin movimiento, larga vida útil para una producción continua de 24 horas.

• Huella de montaje compatible: Dimensión de instalación intercambiable con ZL112, admite reemplazo de actualización directa en campo.

6. Guía de selección rápida

• Pieza de trabajo pequeña o mediana y aplicación con ventosa única: elija ZL112 para obtener una mejor relación costo-rendimiento.

• Ventosa grande, material poroso, lámina de vidrio o circuito de vacío de alta fuga: adopte ZL212 para obtener suficiente vacío y capacidad de flujo.

• Control de ciclo automático: seleccione la versión de doble válvula K1 (suministro + válvula de liberación), combine con el interruptor de presión de vacío para retroalimentación de señal de circuito cerrado.

• Monitoreo visual y puesta en servicio in situ: variante de interruptor de presión digital Pick D para lectura digital directa del valor de vacío.

7. Escenarios de aplicación típicos

• Manipulación robótica de componentes de vidrio, chapa, tableros de madera y placas de gran tamaño

• Adsorción de piezas porosas: recogida de cartón, espuma, textiles y materiales permeables

• Circuito de vacío de alta fuga para fijación con ventosas múltiples de gran superficie

• Línea de montaje de automatización, desmoldeo por robot de moldeo por inyección y transferencia de material.

• Equipos logísticos Estación de aspiración por vacío para mercancías de gran tamaño
