Marca: SOLH de Richge Technology | Mecánica completa e interfaz intercambiable con la serie original SMC ZL1
![]() |
La serie SOLIH ZL1 adopta una estructura de eyector de vacío de ahorro de energía con difusor venturi de múltiples etapas, totalmente intercambiable con la dimensión y el diseño de puertos originales de SMC ZL1. En condiciones idénticas de consumo de aire, ofrece un mayor flujo de succión y una menor pérdida de energía. Ampliamente utilizado para manipuladores robóticos de recogida y colocación de alta velocidad y aplicaciones de fuerte adsorción para piezas de trabajo porosas y respirables.

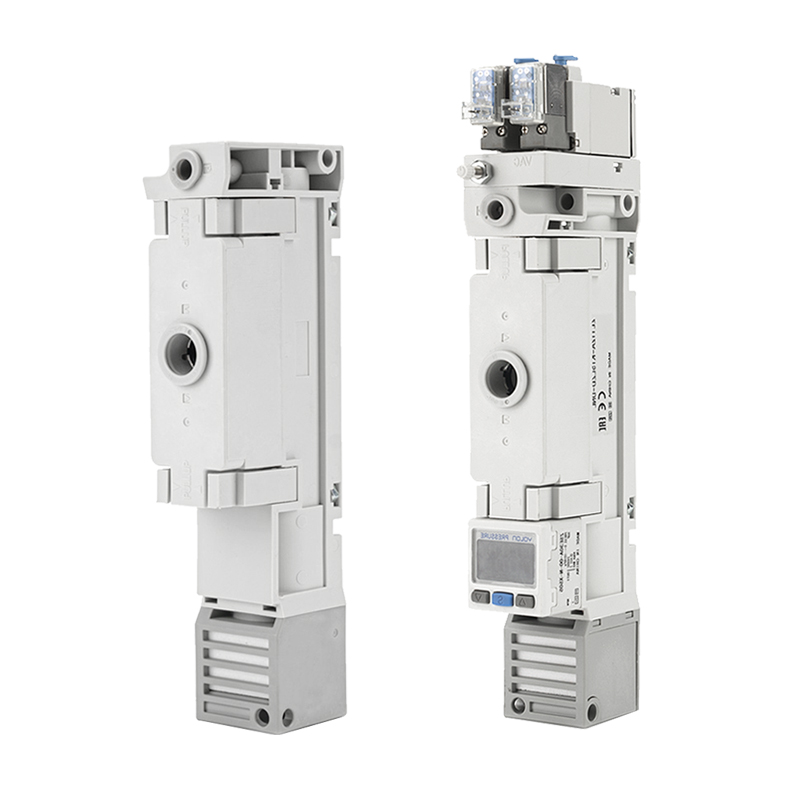

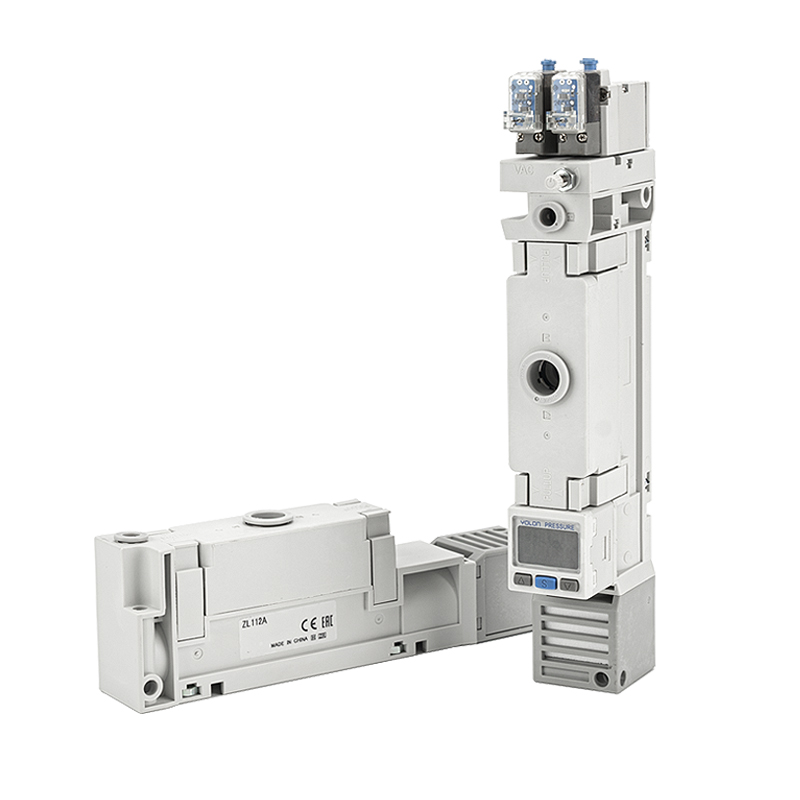

Dos configuraciones principales para elegir:
• Tipo sin válvula (sin válvula): Sólo cuerpo eyector puro, controlado por electroválvulas externas. Bajo costo y altamente flexible para la integración de sistemas personalizados.
• Tipo con válvula: Válvula de suministro integrada, válvula de liberación y módulo de detección de presión de vacío. No se requieren componentes de válvula externos adicionales, tuberías simplificadas y respuesta más rápida. Solución principal preferida para herramientas de extremo de brazo robótico (EOAT).
Especificación del modelo 12A: flujo de succión máximo 100 l/min (ANR), presión de aire de suministro de trabajo 0,4 ~ 0,6 MPa aire comprimido limpio. Puerto de suministro y puerto de vacío equipados con conexiones de un toque: Φ6 métrico o Φ1/2 pulgada imperial opcional.
2.1 Codificación básica sin válvulas
ZL1‑12A
• ZL1: Código de serie del eyector de vacío multietapa
• 12A: Código de tamaño, flujo de succión máximo 100 l/min (ANR)

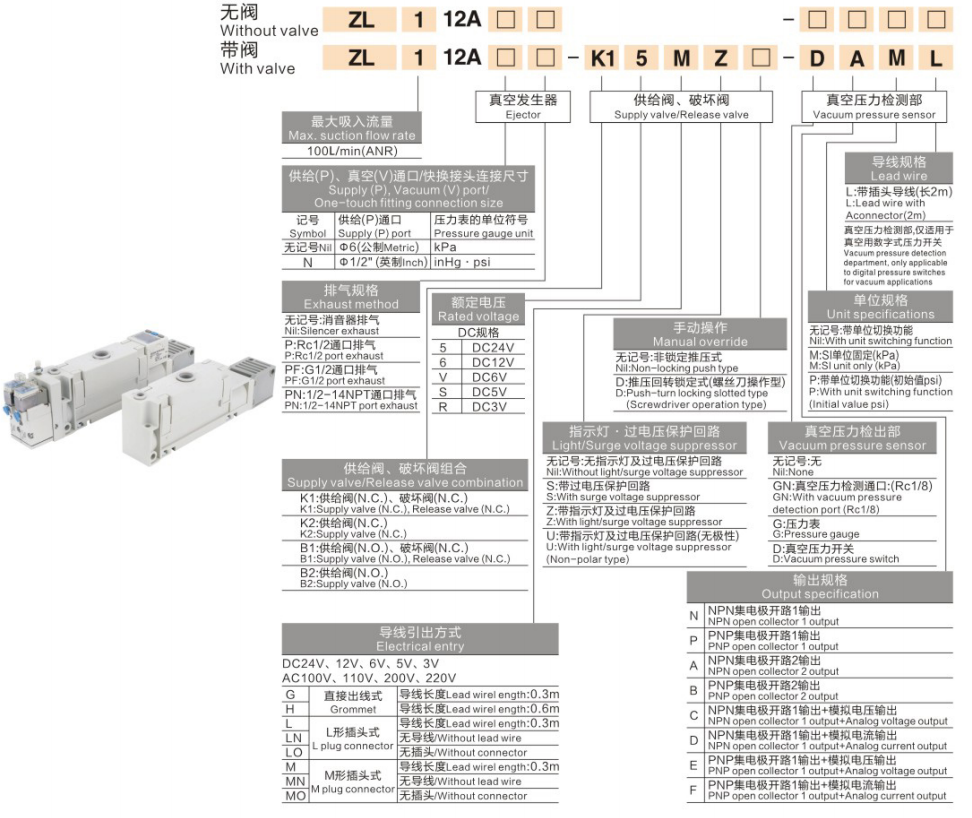

Ejemplo completo:ZL1‑12A‑K15MZ‑DAML
|
Segmento de código |
Módulo y definición correspondientes |
|
ZL1‑12A |
Serie + código de tamaño (100L/min) cuerpo principal del eyector de vacío |
|
K1 |
Combinación de válvula de suministro N.C. + válvula de liberación N.C., conjunto de válvula de suministro/liberación |
|
5 |
Tensión nominal de la bobina DC24V |
|
M |
Salida de cable tipo enchufe en forma de M, longitud de cable 0,3 m |
|
Z |
Con lámpara indicadora y circuito de protección contra sobretensión. |
|
D |
Unidad de detección de vacuostato incorporada |
|
A |
Especificación de salida de doble canal de colector abierto NPN |
|
M(L) |
Cable del presostato: 0,3 m / 2 m con enchufe, seleccione uno solo |
3.1 Tamaño de la conexión instantánea del puerto de suministro (P)/vacío (V)
|
Marca |
Puerto de suministro (P) |
Opciones de unidad de presión |
|
Sin marca / N |
Φ6 Conexión instantánea métrica |
kPa |
|
Versión en pulgadas |
Conexión instantánea imperial de Φ1/2" |
pulgHg, psi |
3.2 Método de escape
|
Marca |
Descripción del escape |
|
Sin marca |
Escape silenciador (estándar, rendimiento silencioso) |
|
relaciones públicas |
Escape con puerto de 1/4", tubería externa para escape centralizado |
|
PG1/2 |
Escape con conexión G1/2, escape centralizado de gran caudal |
|
PN1/2‑14NPT |
Escape de puerto NPT de 1/2‑14 para equipos norteamericanos |
3.3 Tensión nominal
|
Código |
Especificación de voltaje |
|
5 |
DC24V (convencional industrial) |
|
6 |
12 V CC. |
|
V |
CC6V (opcional) |
|
VCC |
DC5V (solo hecho a medida) |
3.4 Combinaciones de válvula de suministro y válvula de liberación (para modelos con válvula)
|
Código |
Combinación de válvulas |
Descripción de la función |
|
K1 |
Válvula de suministro N.C. + Válvula de liberación N.C. |
Energizar el suministro para generar vacío; Liberación energizada para un vacío rápido. Selección convencional estándar. |
|
K2 |
Válvula de suministro N.C. (sin válvula de liberación) |
Sólo control de suministro; El vacío se libera de forma natural y es una solución de coste optimizado. |
|
B1 |
Válvula de suministro N.O. + Válvula de liberación N.C. |
Válvula de suministro normalmente abierta, suministro de aire continuo al apagar, para condiciones especiales de trabajo de retención de vacío. |
|
B2 |
Válvula de suministro N.O. (sin válvula de liberación) |
Configuración básica de suministro normalmente abierto. |
3.5 Función de anulación manual
|
Marca |
Modo de operación de anulación manual |
|
Sin marca |
Botón sin enclavamiento: presione para energizar, suelte para restablecer. |
|
D |
Tipo de bloqueo a presión (operable con destornillador), bloqueo para suministro de aire continuo durante la puesta en servicio y la depuración. |
3.6 Lámpara indicadora y circuito de protección contra sobretensión
|
Marca |
Descripción de la configuración |
|
Sin marca |
Sin lámpara indicadora ni circuito de protección contra sobretensión. |
|
S |
Circuito integrado de supresión de sobretensiones para prolongar la vida útil de la bobina. |
|
Z |
Lámpara indicadora más circuito de protección contra sobretensión para visualización del estado de encendido. |
|
U |
Lámpara indicadora sin polaridad y circuito de protección contra sobretensión, se permite cableado arbitrario. |
3.7 Modo de entrada eléctrica/salida de cables
|
Código |
Definición de salida de cable |
|
G |
Entrada de cable con ojal, longitud del cable: 0,3 m |
|
H |
Tomacorriente tipo enchufe en forma de L, longitud del cable: 0,6 m |
|
LN |
Tipo enchufe en forma de L, no se suministra cable (el cliente debe preparar el arnés de cableado) |
|
M |
Tomacorriente tipo enchufe en forma de M, longitud del cable: 0,3 m |
|
Minnesota |
Tipo enchufe en forma de M, no se suministra ningún cable (el cliente debe preparar el mazo de cables por sí mismo) |
3.8 Unidad de presión de vacío (solo válido para unidades equipadas con detección de vacío)
|
Marca |
Configuración de la unidad |
|
Sin marca |
Unidad múltiple conmutable: kPa / inHg / psi seleccionable |
|
M |
Unidad fija, solo kPa |
|
S |
Unidad múltiple conmutable, preajustada de fábrica a psi |
|
P |
Unidad múltiple conmutable, preajustada de fábrica a psi |
3.9 Módulo de detección de presión de vacío
|
Marca |
Función de detección y aplicación |
|
Sin marca |
Sin unidad de detección; Cuerpo eyector puro, conecte el sensor externo por separado. |
|
GN |
Puerto de detección de vacío (Rc1/8), conecte un manómetro digital externo o un módulo de adquisición de PLC. |
|
G |
Manómetro analógico incorporado para lectura visual local del nivel de vacío en el sitio. |
|
D |
Vacuostato incorporado, interruptor de salidas/señal analógica para alarma de pieza faltante y retroalimentación de pieza de trabajo en su lugar. |
3.10 Especificación de salida (para interruptor de presión de vacío tipo D)
|
Código |
Descripción del modo de salida |
|
N |
Salida NPN de 1 canal de colector abierto, estándar para canal de entrada NPN de PLC |
|
P |
Salida PNP de 1 canal de colector abierto |
|
A |
Salida independiente de doble canal de colector abierto NPN |
|
W |
Salida independiente de doble canal de colector abierto PNP |
|
C |
Conmutador NPN de 1 canal + salida de tensión analógica |
|
D |
Conmutador NPN de 1 canal + salida de corriente analógica |
|
E |
Conmutador PNP de 1 canal + salida de tensión analógica |
|
F |
Conmutador PNP de 1 canal + salida de corriente analógica |
3.11 Especificación del cable del interruptor de presión (para tipo D)
|
Código |
Definición de cables |
|
L |
Cable enchufable preconfeccionado, longitud total: 2 m |
|
M |
Cable enchufable preconfeccionado, longitud total: 0,3 m |
|
Elemento de parámetro |
Especificación estándar |
|
Principio de funcionamiento |
Eyector de vacío venturi con difusor multietapa, estructura de ahorro de energía de alta eficiencia |
|
Flujo de succión máximo (tamaño 12A) |
100 l/min (ANR) |
|
Presión de aire de suministro estándar |
0,4 ~ 0,6MPa |
|
Puerto de suministro/vacío |
Conexión instantánea: Φ6 métrico / Φ1/2" imperial opcional |
|
Opciones de escape |
Escape silenciador estándar; Escape externo centralizado tipo puerto PR / PG / PN opcional |
|
Voltaje nominal de la bobina |
24 V CC/12 V CC/6 V CC; DC5V disponible a pedido personalizado |
|
Opciones de entrada eléctrica |
arandela G/tapón en forma H‑L/tapón en forma M‑M; Versión sin cables LN / MN para cableado del cliente |
|
Unidad de detección de vacío |
Sin detección / Puerto de detección GN (Rc1/8) / Manómetro local G / Vacuostato incorporado D |
|
Salida de señal |
Salida de conmutación de canal único NPN/PNP; Salida analógica de voltaje/corriente opcional |
|
Indicador y protección contra sobretensiones |
Sin protección / Protección contra sobretensiones S / Indicador Z+protección / Indicador libre de polaridad U+protección |
|
Artículo de comparación |
Tipo sin válvula ZL1‑12A |
Con válvula tipo ZL1‑12A‑K1… |
|
Válvulas integradas |
Sin válvulas integradas, se requiere válvula solenoide externa de 3 vías |
Válvula de suministro integrada + válvula de liberación (series K1/K2/B1/B2) |
|
Método de rotura de vacío |
Controlado por válvula externa o liberación natural. |
Ruptura de vacío instantánea mediante válvula de liberación incorporada para una rápida caída de la pieza de trabajo |
|
Velocidad de respuesta |
Depende de la válvula externa y del diseño de la tubería |
Respuesta integrada más rápida para aplicaciones robóticas de alta tasa de ciclos |
|
Complejidad de las tuberías |
Requiere válvulas, accesorios y accesorios de filtro separados |
Trabajo de tuberías in situ mínimo y altamente integrado |
|
Costo y flexibilidad |
Menor costo, máxima flexibilidad en el diseño del sistema |
Mayor nivel de integración, preferido para el efector final EOAT del robot |
|
Detección de presión |
Se requiere un interruptor de presión de vacío externo |
Manómetro G incorporado opcional / vacuostato D opcional |
Solución 1: circuito sin válvulas y con costes optimizados
Tratamiento de fuente de aire de dos unidades sin aceite AFC2000 → Válvula solenoide de 3 vías 3V110 → Eyector de vacío sin válvula ZL1-12A → Ventosa de vacío ZPT
Solución 2: Circuito de recogida y colocación de robot de alta velocidad con válvula
Regulador de presión AR → ZL1‑12A‑K15MZ‑DAML (válvula de suministro integrada, válvula de liberación y presostato de vacío) → ventosa de efector final del robot, función de alarma automática de pieza faltante compatible.
Solución 3: Circuito de suministro de aire centralizado de varios bancos
AFC de dos unidades sin aceite de gran flujo → ZL1 múltiple con conjunto de colector eyector de válvula → recolección de material sincrónica con múltiples ventosas.
• Tamaño del puerto: Para tubos estándar PU6/Φ6, seleccione el puerto métrico sin marcas. Para tubos imperiales de Φ1/2", especifique el puerto imperial junto con la unidad de presión inHg/psi.
• Escape: Para un entorno de taller con poco ruido, mantenga el escape con silenciador estándar. Para evacuar hacia un área segura designada, adopte un escape centralizado de tipo puerto PR / PG / PN.
• Voltaje: DC24V (código 5) para equipos de automatización doméstica; DC12V / DC6V para exportación europea o proyectos de dispositivos de bajo voltaje.
• Combinación de válvulas: K1 (suministro N.C. + liberación N.C.) para pick-and-place estándar de alta velocidad; K2 para reducción de costos; B1/B2 para condiciones especiales de trabajo de mantenimiento del vacío normalmente abierto.
• Requisito de detección: Elija el interruptor de presión de vacío D (NPN/PNP coincide con el tipo de entrada PLC) para la alarma de pieza faltante del PLC; G manómetro local para inspección visual in situ; Puerto de detección GN para adquisición de datos externos de terceros.
• Indicador y protección contra sobretensiones: Seleccione la versión Z/U para indicación de diagnóstico del gabinete; S protección contra sobretensión para ambientes de trabajo húmedos y hostiles.
• Anulación manual: Elija la anulación manual con bloqueo de empuje y giro D para escenarios frecuentes de puesta en marcha y depuración, admita el suministro de aire continuo bloqueado.
• Manejo de recogida y colocación de alta velocidad de chips y PCB de 3C electronics
• Transferencia de material en láminas de electrodos de batería de iones de litio
• Adsorción de fuerza fuerte en cartón y materiales porosos
• Recogida robótica de alta resistencia para vidrio y chapa
• Extracción y desmoldeo de piezas de robots de moldeo por inyección
• Aplicación de agarre de envases para procesamiento de alimentos
• Sistemas de transferencia robóticos de alta velocidad de clasificación logística
• NO utilice unidades FRL de niebla de aceite (unidades de tres series AC/BC) para suministro de aire al eyector de vacío. El aceite lubricante obstruirá las boquillas difusoras de múltiples etapas; se debe adoptar una unidad de tratamiento de fuente de aire de dos unidades sin aceite AFC.
• Instalar obligatoriamente el filtro de vacío en línea ZFC en el lado aguas arriba. Las pequeñas boquillas de varias etapas son sensibles al polvo; El flujo de succión se degradará mucho una vez obstruido por la contaminación de partículas.
• Mantenga la longitud de la manguera entre el eyector y la ventosa lo más corta posible para garantizar una rápida acumulación de vacío y un rendimiento de succión estable.
• Rango óptimo de presión de aire de suministro 0,4 ~ 0,6 MPa. Una presión insuficiente provoca una succión débil; una presión excesiva aumenta el consumo de aire comprimido.
• Para los modelos con válvula, seleccione las versiones Z / S / U con circuito de protección contra sobretensiones incorporado para extender la vida útil de la bobina del solenoide dentro de los gabinetes de control.
• Para configuraciones de escape centralizado PR / PG / PN, mantenga las tuberías de escape sin obstrucciones; la contrapresión degradará gravemente el rendimiento de generación de vacío.
