Racores a presión en forma de T derivada serie KQ2D

Conexiones push-in en T derivadas tipo Y serie SOLH KQ2D | Divisores neumáticos 1 a 2 equivalentes a SMC KQ2D

Marca: SOLH de Richge Technology | Conexiones en T neumáticas de un solo toque tipo Y KQ2D

1. Descripción general del producto

     La serie KQ2D es un racor a presión en T derivador tipo Y que pertenece a la familia completa de racores neumáticos de un toque SOLH KQ2. Al adoptar un diseño de presionar para conectar sin herramientas, divide eficientemente una fuente de aire en dos circuitos de aire paralelos para sistemas neumáticos de automatización.

     Clasificación estructural: Estructura bifurcada en forma de Y de 1 entrada y 2 salidas, disponible en tres tipos: T en Y de tubo de igual diámetro, T en Y con rosca R cónica imperial y T en Y con rosca M fina métrica.

     Material y compatibilidad: Cuerpo de PBT de alta resistencia, garras de retención de acero inoxidable, anillos de sellado de caucho nitrilo NBR. Compatible con tubos de poliuretano PU y tubos de nailon PA, de doble propósito para tuberías de presión positiva de aire comprimido y presión negativa de vacío.

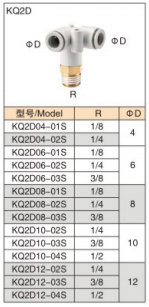

2. Lista completa de especificaciones y clasificación de modelos

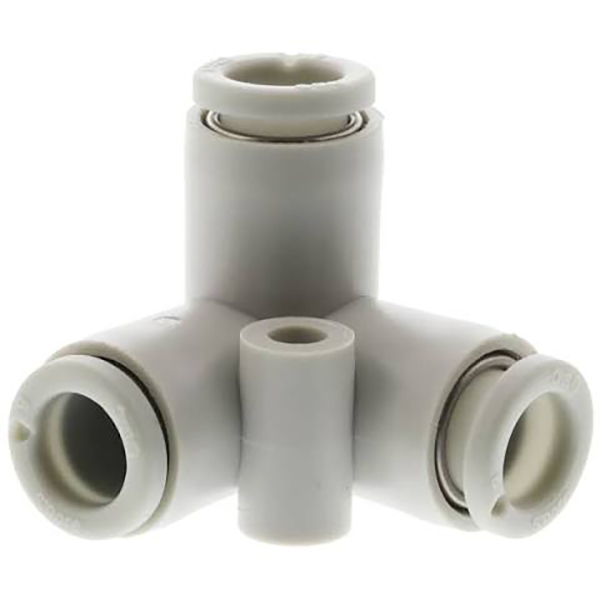

2.1 Te en Y de igual diámetro (KQ2Dxx-00, 3 vías sin rosca del mismo tamaño)

Los tres puertos adoptan un diámetro de tubo idéntico y un diseño sin rosca para una distribución de aire equilibrada de 1 a 2 en sistemas de tuberías con las mismas especificaciones.

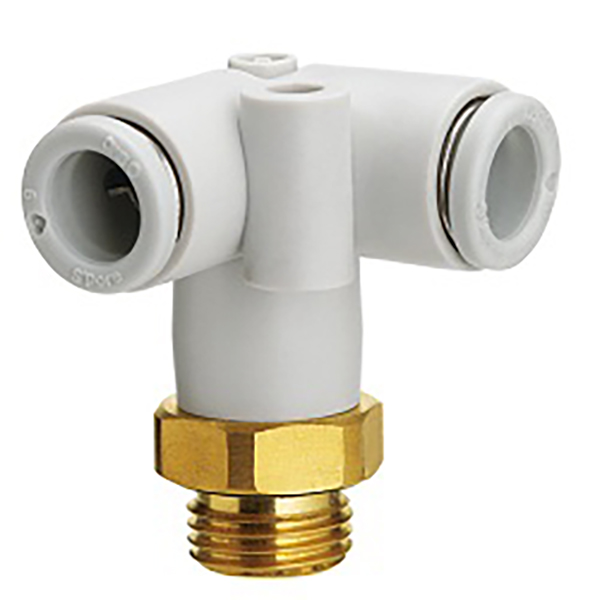

2.2 Tee R Y con rosca macho cónica imperial (entrada de rosca inferior, salidas de tubo doble)

Rosca macho cónica R imperial inferior para entrada de fuente de aire, dos puertos de inserción paralelos superiores para conexión de tubo, adecuados para instalación roscada y derivación de fuente de aire fija.

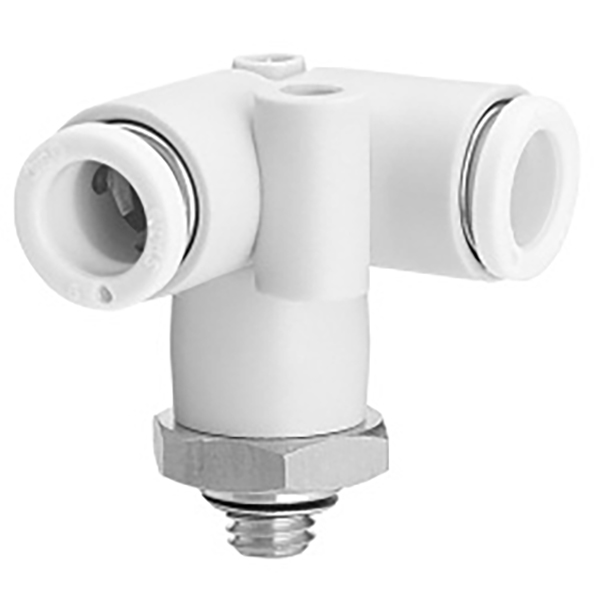

Tee M Y de rosca macho fina métrica 2,3 (entrada de rosca M inferior, salidas de tubo doble)

Rosca macho fina métrica de precisión inferior, estructura compacta para módulos neumáticos en miniatura y tuberías de equipos de automatización de espacios pequeños.

3. Especificaciones técnicas

4. Escenarios de aplicación

     • Distribución de fuentes de aire 1 a 2 para líneas de producción automatizadas y circuitos neumáticos de accesorios

     • Suministro de aire sincrónico con ventosa doble para sistemas de vacío de efector final robóticos

     • División de tuberías paralelas para funcionamiento sincrónico de dos cilindros

     • Enrutamiento de tuberías compacto y ordenado para equipos neumáticos de espacios reducidos

5. Guía de selección: KQ2D Y-Tee vs KQ2T T-Tee

     • Camiseta tipo Y KQ2D: Adopta una bifurcación suave en forma de Y con dos salidas paralelas. Presenta una menor turbulencia del flujo de aire y una menor caída de presión, lo que proporciona una distribución más equilibrada del flujo de aire. Optimizado para espacios de instalación estrechos y enrutamiento de tubos paralelos en el mismo lado, perfectamente adecuado para ventosas duales sincrónicas y sistemas de dos cilindros.

     • Camiseta tipo T KQ2T: Estructura clásica ortogonal en forma de T con ramificación lateral vertical. Diseñado para desvío de tubería lateral vertical estándar de 90°, ideal para diseños de máquinas regulares y escenarios de ramificación lateral de tubería principal.

     • Consejo de selección: ElegirKQ2D para espacios estrechos y tuberías dispersas paralelas del mismo lado; ElegirKQ2T para salida de tubería lateral vertical y diseño tradicional de ramificación en ángulo recto.
